8.12.3 8M 基座的时候
1. 将主电源开关 OFF。

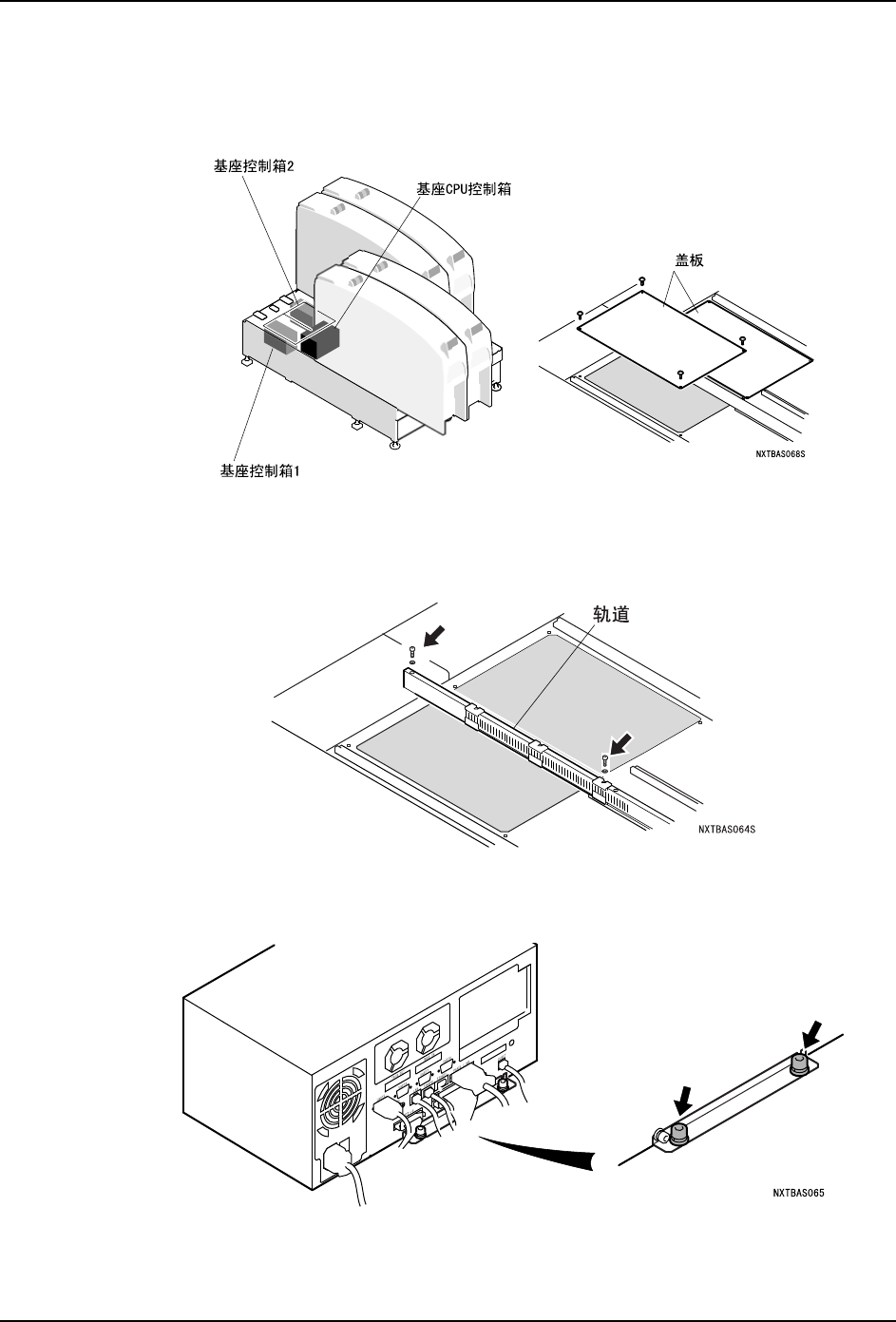

2. 拆下螺丝 (4 根 )，取下盖板。
3. 拆除固定轨道的螺丝 (2 根 )，在不影响取出 CPU 箱的情况下弯曲轨道。
4. 请将防静电腕带戴在手腕上。
5. 拆除固定 CPU 箱的螺栓 （2 根）。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
8. 部件的更换 QD029-27
422 NXT 机械手册
6. 拆除■所显示部分的插头。
7. 将 PC 卡从旧的 CPU 箱中取出，插入到新的 CPU 箱中去。
8. 从基座中取出 CPU 箱。从 CPU 箱上拆下加强筋。
9. 以拆除新的 CPU 箱的相反的步骤安装模组主体。
10.请接通电源，确认已经正常启动。
