NXT 机械手册 223

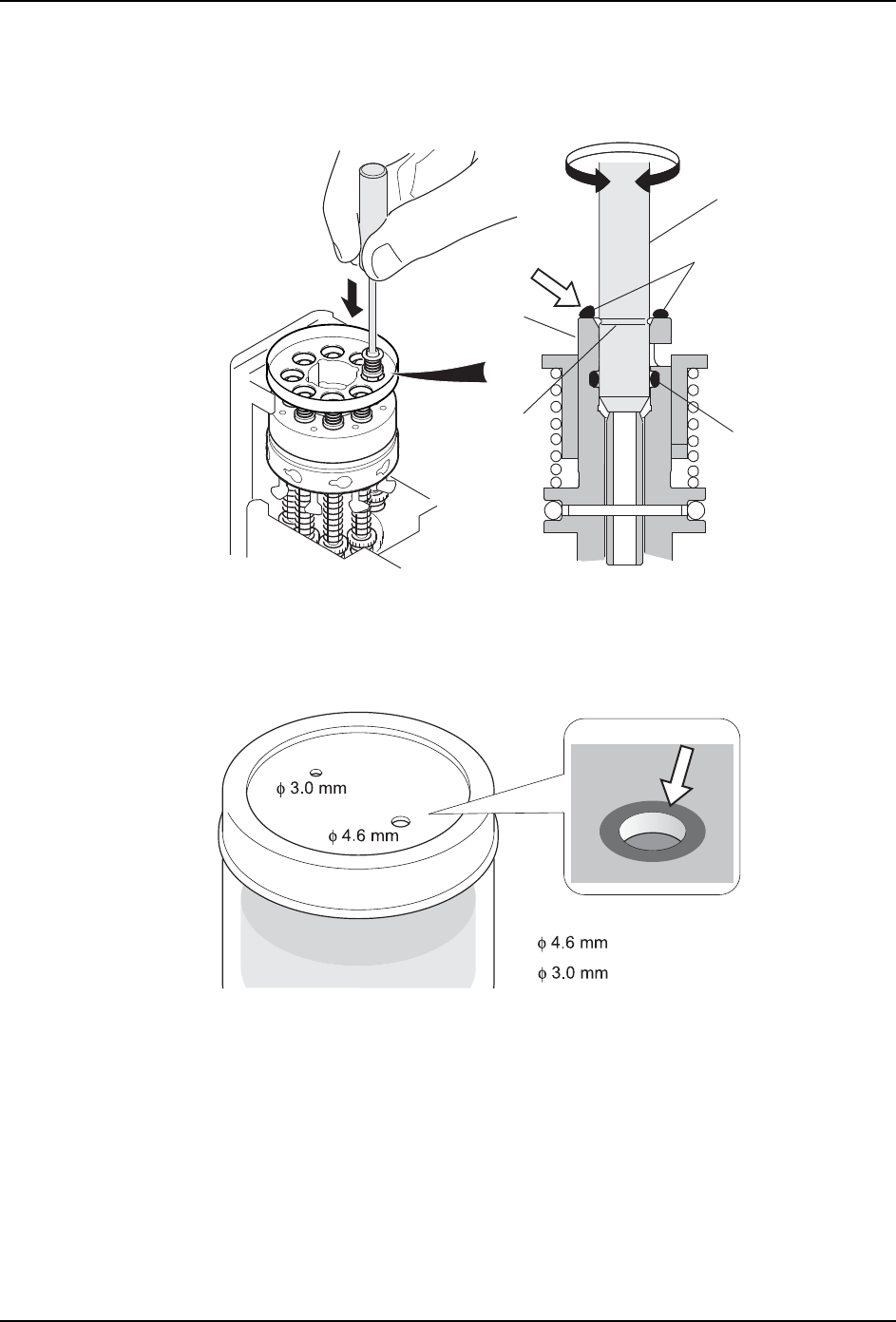

12.将 MDV235-ZB 润滑油薄薄地涂在注油筒内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H08/H12(S) 专用的注油棒。
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
(2)
(2)
01MEC-0440
(2)
H08 H12(S)/H12HS
<H12HS>
NXTPHD120Sa
⊼⊍Ầ
( H8/H12(S)↪)
(AA40R**)
ᆚᇕ⫊
⊼⊍ㄦݙ⍺⒥⊍⍖ᭋ⫼⊏
0(&6
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
224 NXT 机械手册
d. 请在注油筒内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在注油筒的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个注油筒内涂敷。
使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 在注油棒上粘附有润滑油的时候，必须将注油棒插入到尺寸相配的插入孔中。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
1;73+'6E
⊼⊍ㄦ
(3) 2ൟ
⊼⊍Ầ
ῑ
㉬䰘ⱘ⍺⒥⊍
᪺এ
0(&6E
᪺এ
㧦+⫼
㧦++⫼
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 6. 预防保养
NXT 机械手册 225
6.5.10 机械阀 O 型圈的检查
〈H04/H08/H12(S)/H12HS 工作头〉
测定机械阀上下动作时的滑动阻力，以此判断 O 型圈的优良与否。
1. 请将测定头治具 （AA6KN**）安装在推拉计上。
备注 )推荐使用最大负载值为 10N 的推拉计。
2. 请拆除贴装工作头 ( 详细请参照 " 5.8 贴装工作头的拆除 / 安装 ")。
3. 将测定头的顶端架在机械阀上，读取机械阀上下动作时推拉计的测定值。
4. 请对所有的机械阀进行测定。数值超过公差值 （0.4N ～ 2.0N）时请更换机械阀的 O 型
圈。有关更换方法请参照 " 6.9.4 机械阀 O 型圈的更换和加油 "。
备注 )下记插图是 H08 工作头，H04、H12(S)、H12HS 工作头也请同样进行操作。
