NXT 机械手册 QD029-27S.pdf - 第450页
8. 部件的更换 QD029-27 428 NXT 机械手册 3. 确认真空泵控制箱的位置， 拆除连接在控制箱支架上的插头 (MSICN1、 MSICN2、 MSICN3)。 4. 拆除固定真空控制箱的螺栓 (2 根 )。 5. 从基座中取出控制箱。 6. 以拆除新的真空控制箱的相反的步骤安装 模组主体。 fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 17:08 JST by 3MWW3275 D…
QD029-27 8. 部件的更换
NXT 机械手册 427
8.13 真空泵控制箱的更换
8.13.1 必要工具
正十字螺丝刀、六角扳手套件
8.13.2 8M 基座 /4M 基座

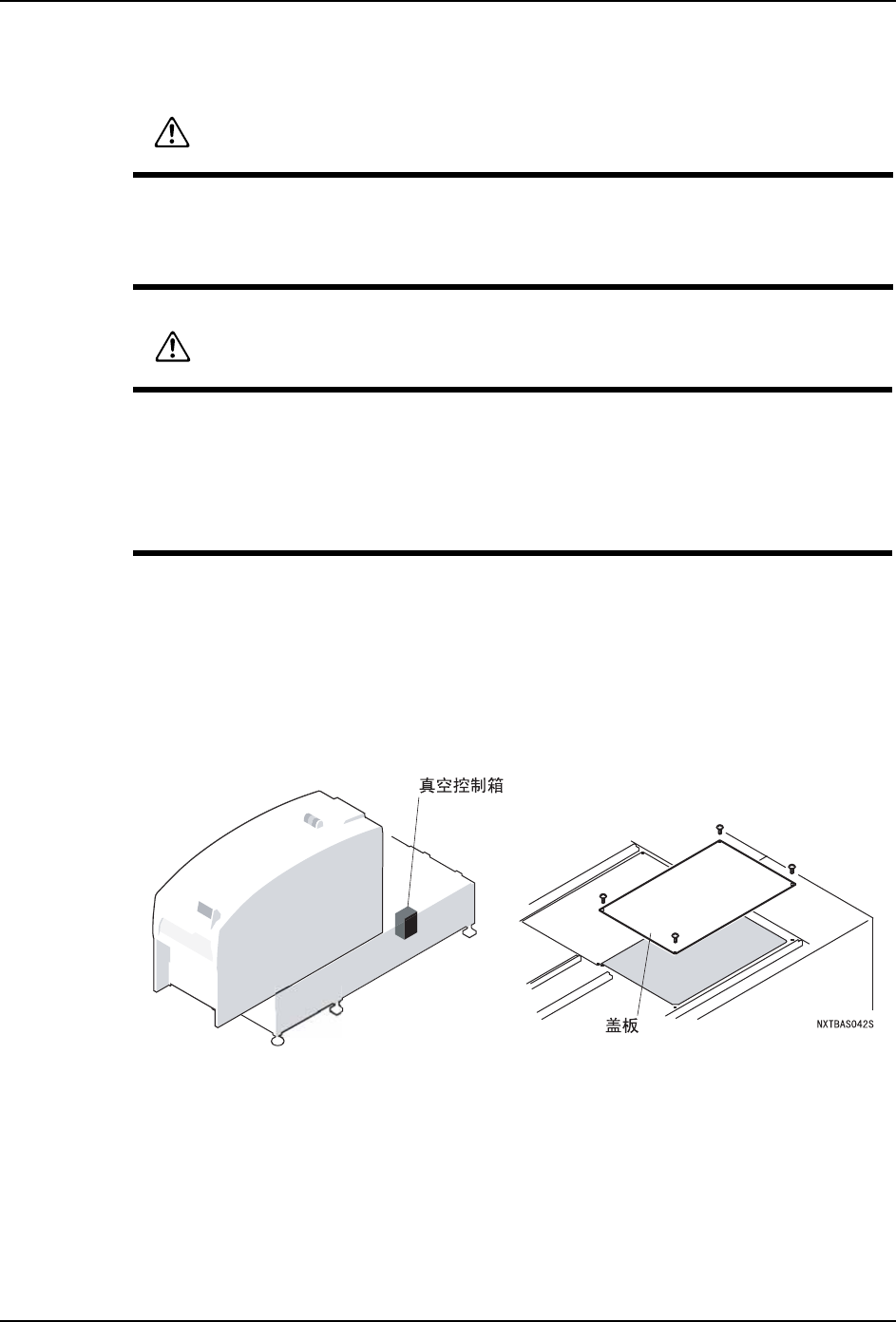

1. 将主电源开关 OFF。
2. 拆下螺丝 (4 根 )，取下盖板。
警告
在进行更换操作时，请务必在切断电源后进行。
在进行更换模组伺服箱的操作时，请注意使其他的操作者不要进行插入模组的操作。有
手指被夹住而切断的危险。
注意
连接电缆的插接，请握住插头不要拉电缆。
取出伺服箱时，请注意不要强行拉出电缆。
在连接插头时，请确认插头名称注意不要错误。
安装伺服箱时，请注意不要夹住电缆。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
8. 部件的更换 QD029-27
428 NXT 机械手册

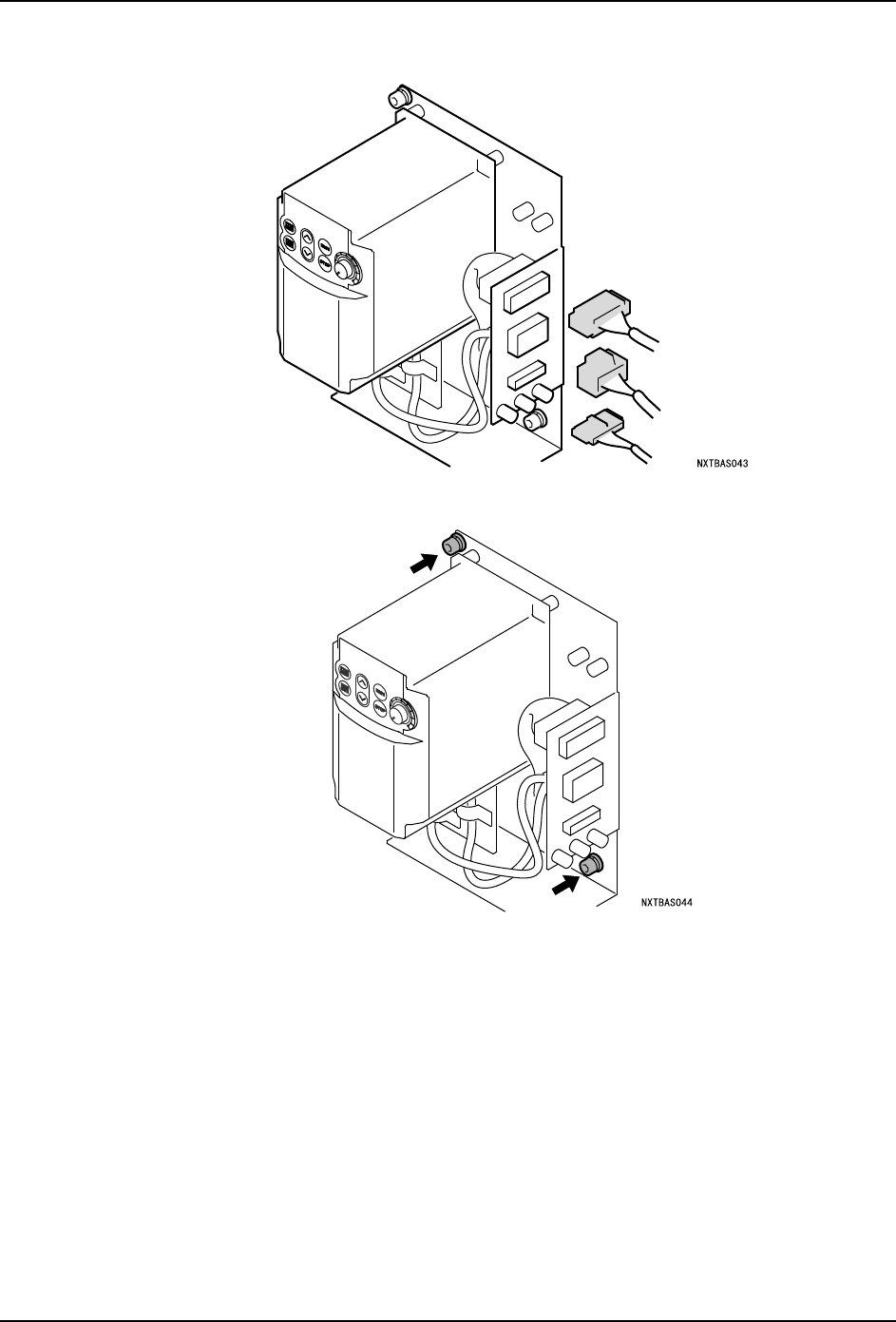

3. 确认真空泵控制箱的位置，拆除连接在控制箱支架上的插头 (MSICN1、MSICN2、MSICN3)。
4. 拆除固定真空控制箱的螺栓 (2 根 )。
5. 从基座中取出控制箱。
6. 以拆除新的真空控制箱的相反的步骤安装模组主体。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 8. 部件的更换
NXT 机械手册 429
8.13.3 外接控制箱

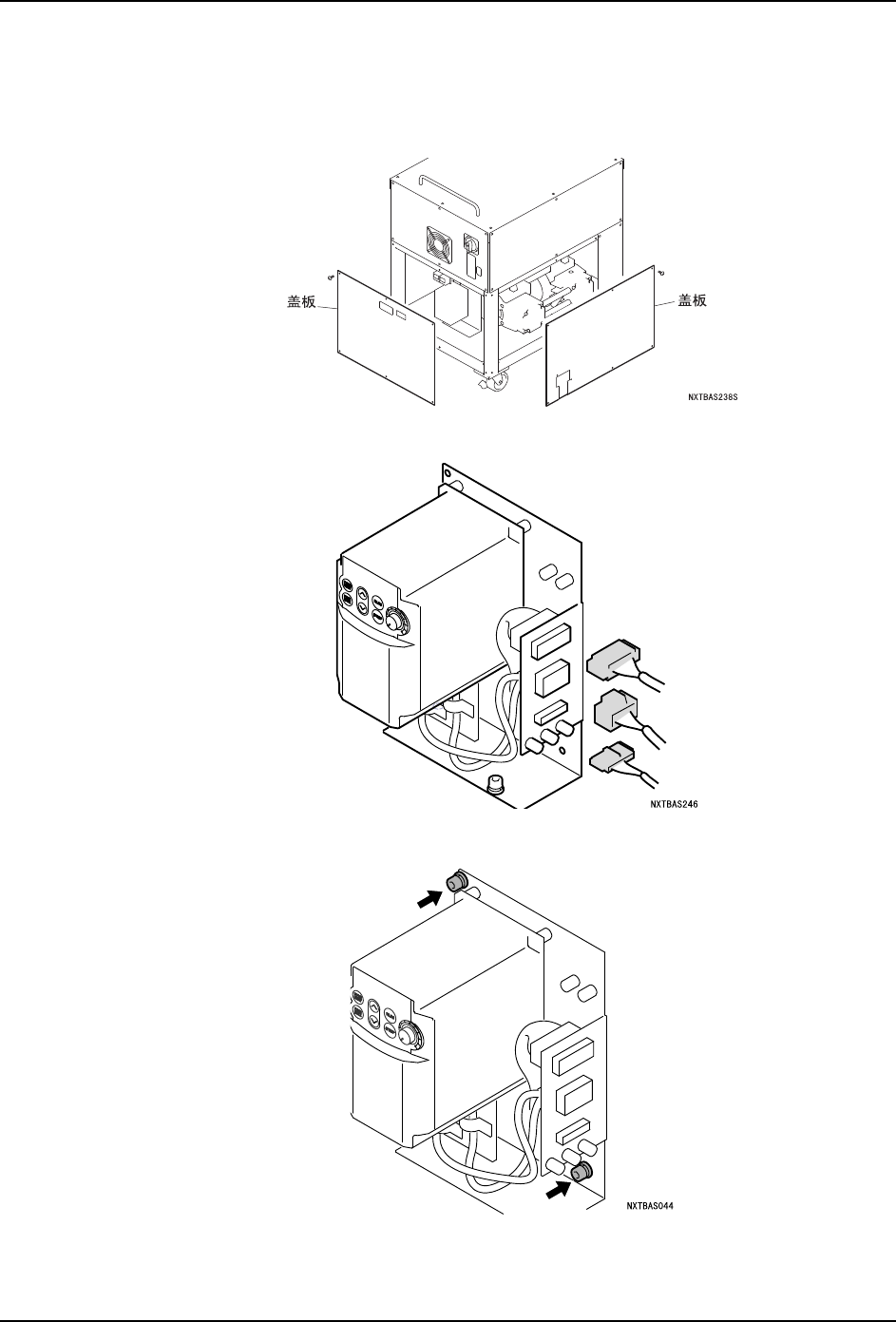

1. 将主电源开关 OFF。
2. 取下盖板。
3. 确认真空泵控制箱的位置，拆除连接在控制箱支架上的插头 (MSICN1、MSICN2、MSICN3)。
4. 拆除固定真空控制箱的螺栓 (2 根 )。
5. 从基座中取出控制箱。
6. 以拆除新的真空控制箱的相反的步骤安装模组主体。
