QD029-27 7. 消耗品的更换 NXT 机械手册 377 5. 拆下压板和盖垫。 a. 对准外壳的标记部，用油性笔在压板上做标记。 b. 松开压板的 4 根平头螺丝（M5×L12）。此时，请戴好手套，抓住松开处的连杆。 c. 拆下压板。 d. 拆下盖垫。 fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

7. 消耗品的更换 QD029-27

376 NXT 机械手册

b. 用双手将装配接头向己方按压，拔掉连接管。拆下工作头盖罩。此时，请将左右的装

配接头一点点交替地拔出。

4. 拆下汽缸。

a. 在拆下汽缸前，用油性笔在外壳和汽缸上做标记。

b. 用戴有手套的手，满满地将风扇向上旋转。此时，请必须戴手套。

c. 将汽缸向上拔起。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 7. 消耗品的更换

NXT 机械手册 377

5. 拆下压板和盖垫。

a. 对准外壳的标记部，用油性笔在压板上做标记。

b. 松开压板的 4 根平头螺丝（M5×L12）。此时，请戴好手套，抓住松开处的连杆。

c. 拆下压板。

d. 拆下盖垫。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

7. 消耗品的更换 QD029-27

378 NXT 机械手册

e. 从压板上取下吸气阀干扰橡胶。

f. 用含有工业用酒精的回丝擦拭压板油脂，进行清扫。

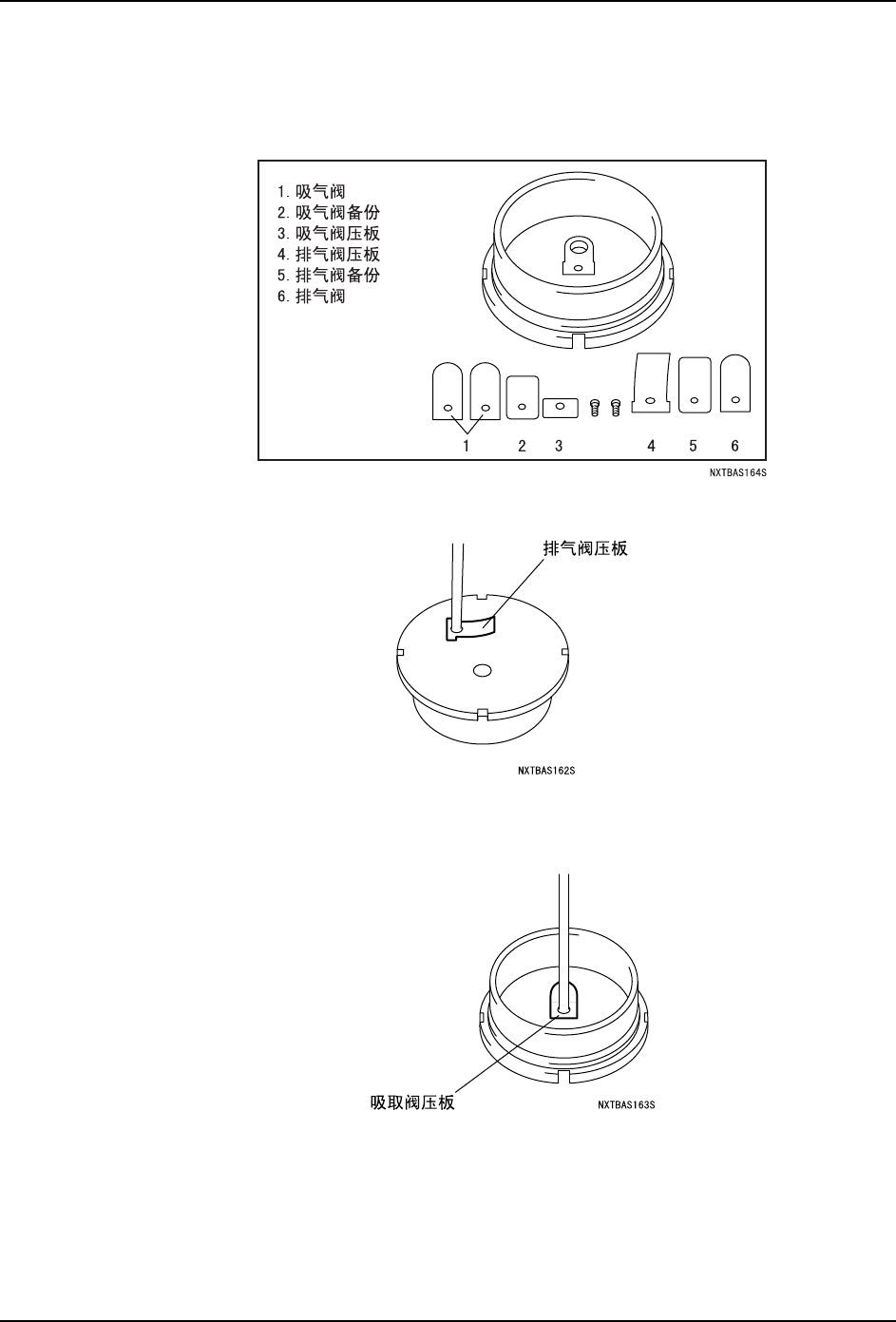

6. 从汽缸中取出其他零件。

a. 松开固定排气阀压板的平头螺丝（M3×L5）。

b. 拆除排气阀压板、排气阀备份、排气阀。

c. 松开固定吸气阀压板的平头螺丝（M3×L5）。

d. 拆除吸气阀压板、吸气阀。

e. 用含有工业用酒精的回丝擦拭压板油脂，进行清扫。特别是请小心地清扫吸 · 排气

阀的安装部和盖垫摇动部。此时，请注意不要消除标记。
