6. 预防保养 QD029-27 216 NXT 机械手册 6.5.8 贴装工作头注油筒的清扫〈H04/H08/ H12 （S）/H12HS 工作头〉进行注油筒的清扫时，需要工作头清洁器 (QK00C**)。注意 )不定期性地进行注油筒的清扫时，根据积存的尘埃量不同，有可能不能获得充分的效果。请按规定的周期定期性地进行清扫。 1. 请将外部空气供应用软管连接到工作头清洁器上。 2. 请拆下贴装工作头。（详细请参考…

QD029-27 6. 预防保养

NXT 机械手册 215

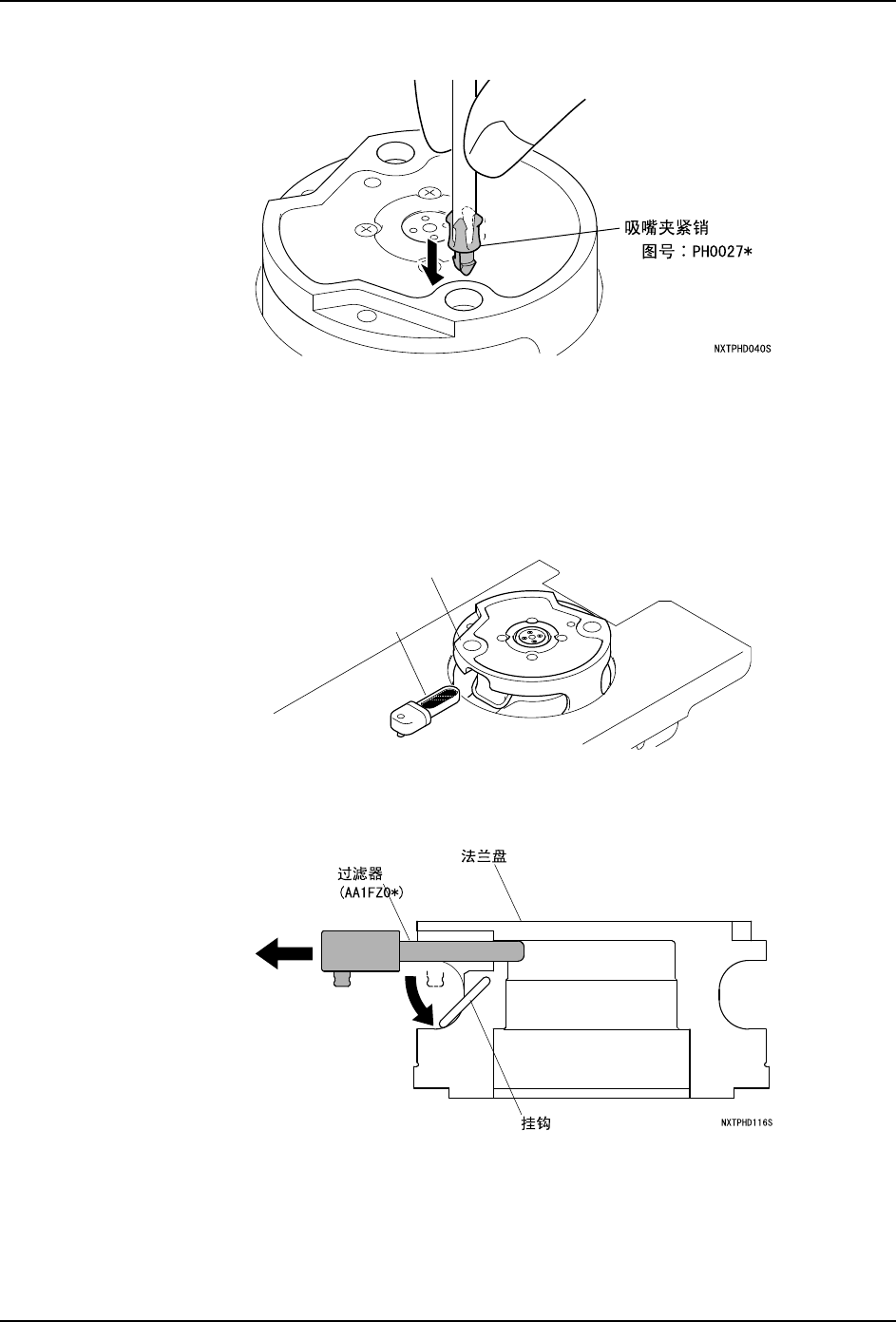

6. 请安装新的吸嘴夹紧销。利用适当尺寸的棒等确实地插入到安装部分。

注意 )请注意不要使吸嘴划伤夹紧一侧的爪子。

6.5.7 工作头法兰盘过滤器的清扫

〈仅限于 H01/H02 工作头〉

在H01工作头的法兰盘部没有装备过滤器的时候，必须清扫空心轴Assy。详细请参考" 6.7.6

H01 工作头内空心轴 Assy 的清扫〈仅限于不搭载法兰盘过滤器时〉 "

1. 拆下贴装工作头。（详细请参考 " 5.8 贴装工作头的拆除 / 安装 "。)

2. 请解除过滤器的锁定，拔出过滤器。

3. 使用气枪除去粘付在过滤器上的异物。

䖛Ⓒ఼

⊩݄Ⲭ

1;73+'6

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

6. 预防保养 QD029-27

216 NXT 机械手册

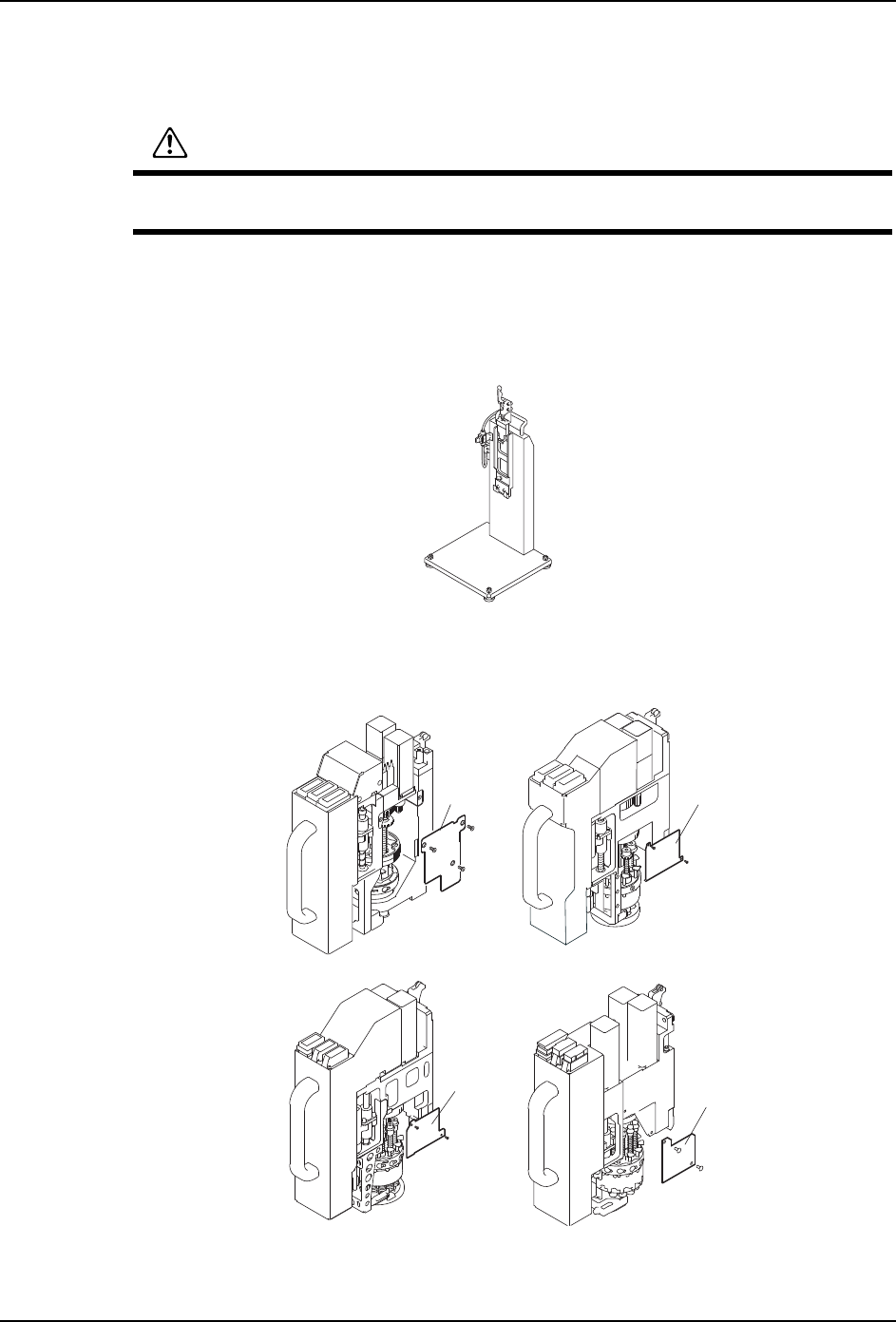

6.5.8 贴装工作头注油筒的清扫

〈H04/H08/H12 （S）/H12HS 工作头〉

进行注油筒的清扫时，需要工作头清洁器 (QK00C**)。

注意 )不定期性地进行注油筒的清扫时，根据积存的尘埃量不同，有可能不能获得充分的效

果。请按规定的周期定期性地进行清扫。

1. 请将外部空气供应用软管连接到工作头清洁器上。

2. 请拆下贴装工作头。（详细请参考 " 5.8 贴装工作头的拆除 / 安装 "。)

3. 请拆下贴装工作头侧面盖板。

注意

工作头清洁剂是以清扫 H04、H08、H12 系列工作头的清扫为目的。使用在 H04、H08、

H12 系列以外的工作头上时，有可能损伤工作头，请绝对不要使用。

01MEC-0523

0(&6

Ⲫᵓ

+Ꮉ԰༈

+Ꮉ԰༈

+6Ꮉ԰༈

++6Ꮉ԰༈

Ⲫᵓ

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 6. 预防保养

NXT 机械手册 217

4. 确认贴装工作头和工作头清洁器的吸嘴头是干净的。如果有异物等附着时，请用布擦去。

5. 拿住贴装工作头的手柄，请将工作头的夹紧部挂在吸嘴头上。将工作头清洁器上部拉杆

向面前拉倒，请固定贴装工作头。

਌ఈ༈ջⱘᅝ㺙䚼䌈㺙Ꮉ԰༈ⱘ།㋻䚼

01MEC-0526S

䌈㺙Ꮉ԰༈

01MEC-0527S

ᇚ䌈㺙Ꮉ԰༈ᅝ㺙೼਌

ఈ༈Ϟᑊ㋻㋻ഄय़ܹ㨫

䌈㺙༈

਌ఈ༈
