QD029-27 5. 基本操作
NXT 机械手册 89
5. 基本操作
5.1 模组的拉出 / 插入
为了访问模组内的各个机器装置，可以使模组处于半拉出的状态。可以方便地进行贴装工作
头、吸嘴置放台等的更换操作、模组的内部清扫 · 加油等操作。
备注 )在进行双模组生产时的 2 个模组是始终连接在一起的。请在 2 个模组处于连接的状态
下进行操作。
5.1.1 拉出方法
1. 停止模组的运转、使其处于 START 等待状态。
2. 模组和废料带处理箱对应料盘单元 -LT 的空气吹气排出类型的时候，请从前盖板的插座
中拔掉插头，拆除空气管。
注意 )在拉出模组时，把取下的空气管收存到基座内时请注意不要被模组和基座夹住。
注意
料盘单元 -LT/LTC 安装在机器上的状态下不能进行模组的拉出 / 插入。有可能使机器
损伤。请在卸下料盘单元 -LT/LTC 的状态下进行模组的拉出 / 插入。
在料盘单元 -M、料盘供料器、部件排出搬运轨道安装的状态下，进行拉出 / 插入模组
的时候，请慢慢地移动，操作后请确认元件的状态。有元件偏移或从料盘飞出的可能
性。
ᦦ༈
01MEC-0849
ᦦᑻ
Ⲫᵓ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
5. 基本操作 QD029-27
90 NXT 机械手册
3. 按下操作面板的 「MANUAL」按钮，显示出手动指令。

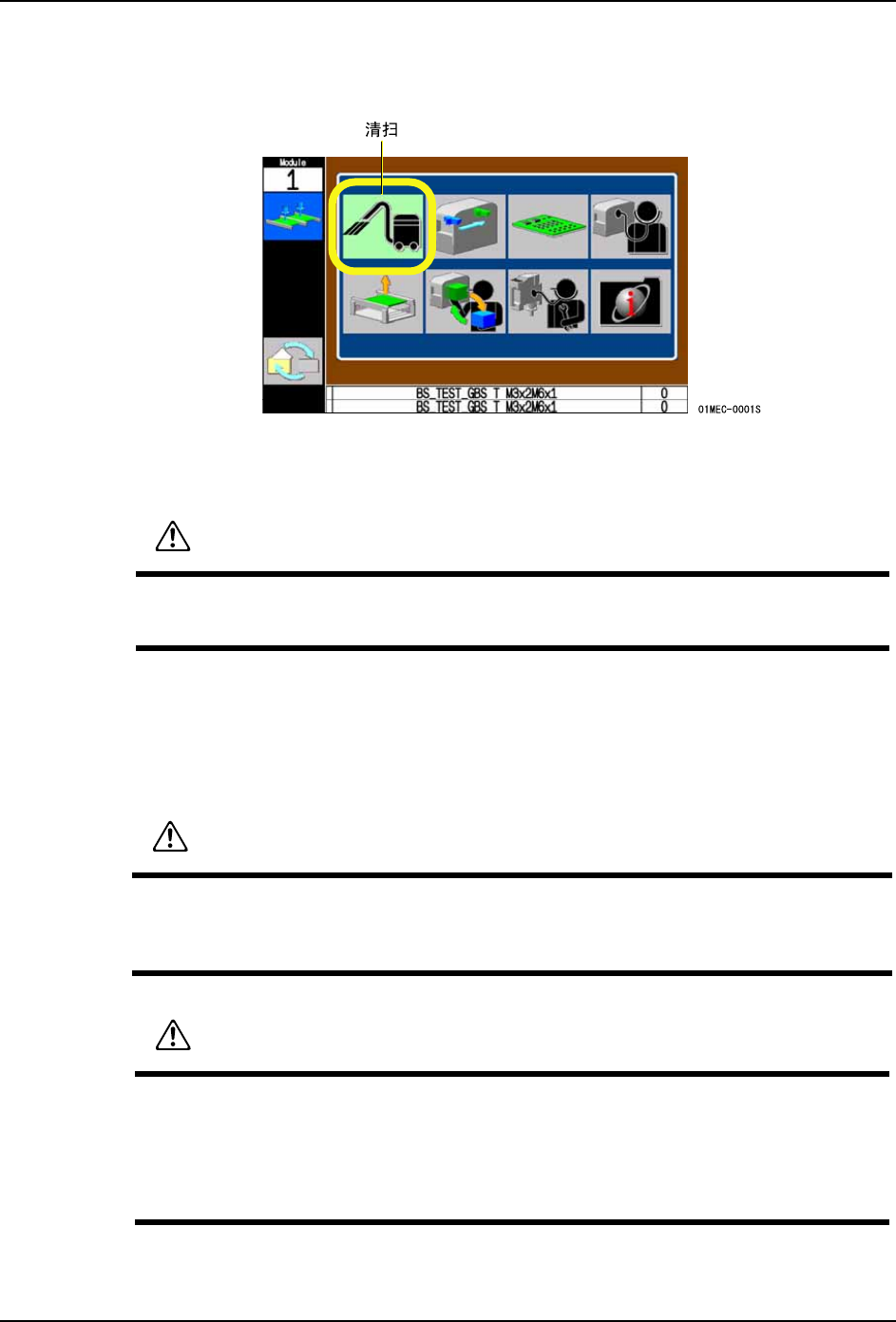

4. 按下光标键，选择清扫示意图。
5. 在确认模组前侧是否有障碍物以后按下 「OK」按钮。夹板被解除后，模组自动向前移动
一些距离。
备注 )· 模组没有被松开时，请依据所显示的信息调查原因。
· 在 M3(S) 模组上，可以考虑是 XS 轴的位置不正确 ( 进入相邻的模组内 ) 等原因。
6. 请握住模组的手柄，慢慢地将模组拉出到阻停块的位置。
备注 )在把进行双模组生产的模组拉出时，双模组的另一个模组也同时拉出。
注意
按下 「OK」按钮后，模组主体会向己方前进几厘米。请注意不要碰到身体或其他障碍
物。
警告
在将几台模组处于半拉出状态时，可以拉出的模组台数有限制。( 在 8M 基座上 M3(S)
模组到 4 台为止、4M 基座上 M3(S) 模组到 2 台为止。)
超过限制台数将模组拉出时，机器全体会向前倾斜，有可能造成身体受伤。
注意
请不要将手放入到模组侧面的侧盖板和基座的空隙中。拉出模组时，有可能夹住手
指。
在拉出 / 插入模组时，请不要强烈地拉出和压入，碰到停止块。请慢慢地移动。因为
有可能造成机器安装位置的移动。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 5. 基本操作
NXT 机械手册 91
5.1.2 插入方法
1. 使模组处于 START 等待状态。
2. M3(S) 模组的时候，在插入模组前，请确认 XS 轴等机械部分是否从模组凸出来。在凸出
时，请将其退让到模组内。
备注 )XY 机械手后侧并列有 3 个传感器，请将 XS 轴移动到其中２个传感器 ( 中央和另 1 个传
感器 ) 同时处于 ON 位置为止。
3. 请握住模组的手柄，慢慢地推入模组，使其插入到碰到为止。
4. 模组自动地拉入并被锁定。不能自动地被锁定时，请将模组稍微拉回后一些。重新压入。
5. 模组和废料带处理箱对应料盘单元 -LT 的空气吹气排出类型的时候，请将从基座内废料
带处理槽露出的空气管的插头插入到模组前盖板的插座中。
警告
在拉出 / 插入模组时，请不要把手指放入相邻的模组之间。有可能手指夹入模组之间而
被切断。
注意
在拉出 / 插入模组时，请不要强烈地拉出和压入，碰到停止块。请慢慢地移动。因为
有可能造成机器安装位置的移动。
ᑻݙᑳ᭭ᏺ໘⧚ῑ
01MEC-0850S
ᦦ༈
ᦦᑻ
Ⲫᵓ
fPAsb6Qk
fPAsb6Qk
