QD029-27 7. 消耗品的更换 NXT 机械手册 371 7.23 料盘单元 -LTC 控制电路板的保险丝 料盘单元 -LTC 控制箱电路板保险丝的更换请在 模组拆下来的状态下进行。 7.23.1 更换方法 1. 请拧松螺丝，拆下料盘单元 -LTC 的左侧面下部的盖罩。 2. 请从控制电路板上一个个拆下保险丝 （T1F1 ～ 9） ，用目测确认有否熔断 。没有熔断的 保险丝，请返回到原来的地方。 3. 确认有熔断的保险丝后，请与新…
7. 消耗品的更换 QD029-27
370 NXT 机械手册
3. 请接通模组的电源，安装料盘单元 -LTC。
4. 请拆除料盘单元 -LTC 的废料带箱。
5. 拧松螺丝，打开正面下部的盖罩。详细请参考 " 8.25 拆下料盘单元 -LTC 盖板 "。

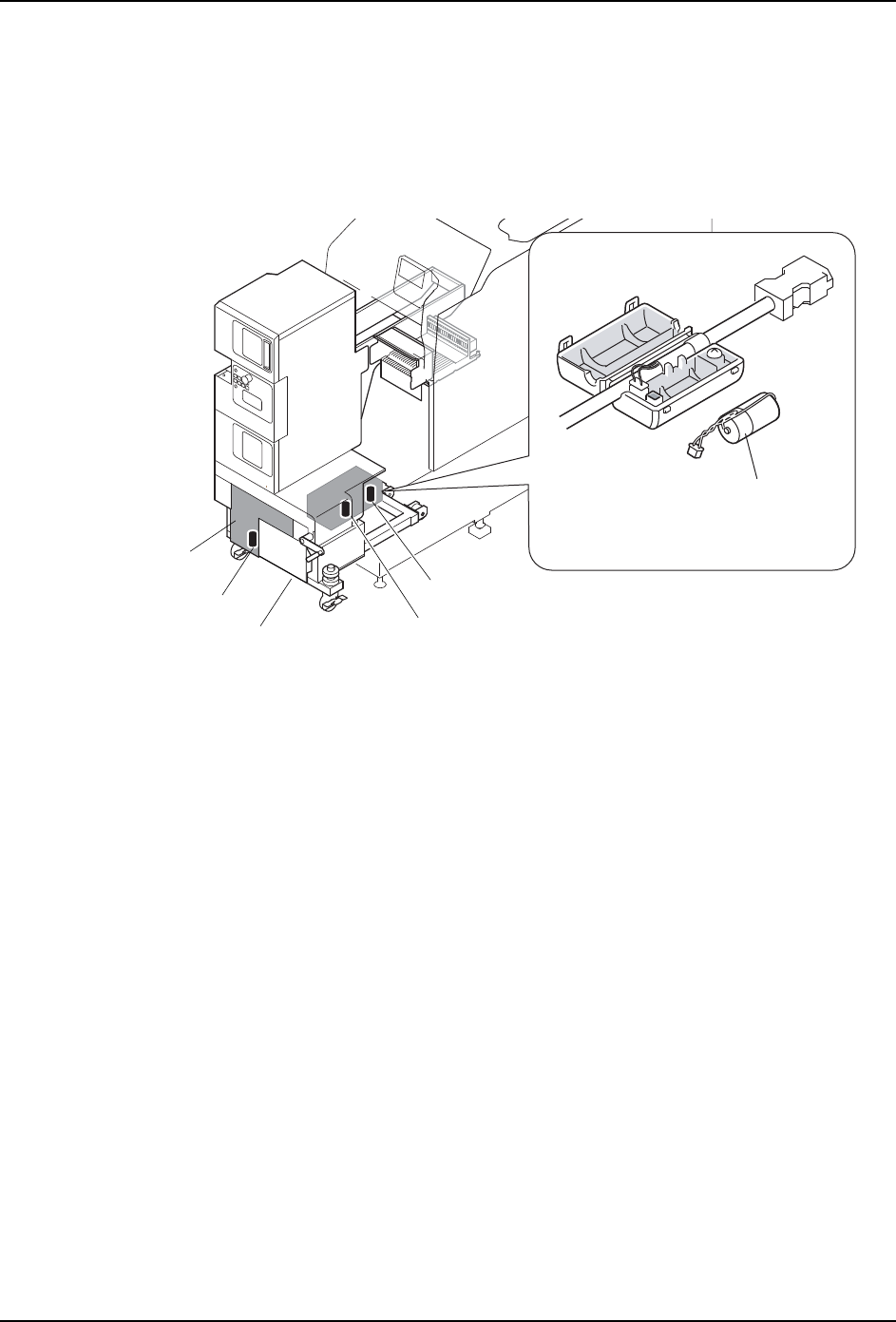

6. 请打开控制箱内的各个电池盒，将电池与新品更换。TZ 轴电池的更换时，请把手放入料
盘单元 -LTC 和模组之间以及正面性下部的开口部进行操作。
7. 请从模组上拆除料盘单元 -LTC。
8. 请装上料盘单元 -LTC 的盖板。
01MEC-0892S
7=䕈⬉∴
7<䕈⬉∴
⬉∴
ॖଚ㧦ᅝᎱ⬉ᴎ
ൟো㧦-=63%$
Ⲫᵓ
7=䕈⬉∴
ᑳ᭭ᏺㆅ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 7. 消耗品的更换
NXT 机械手册 371

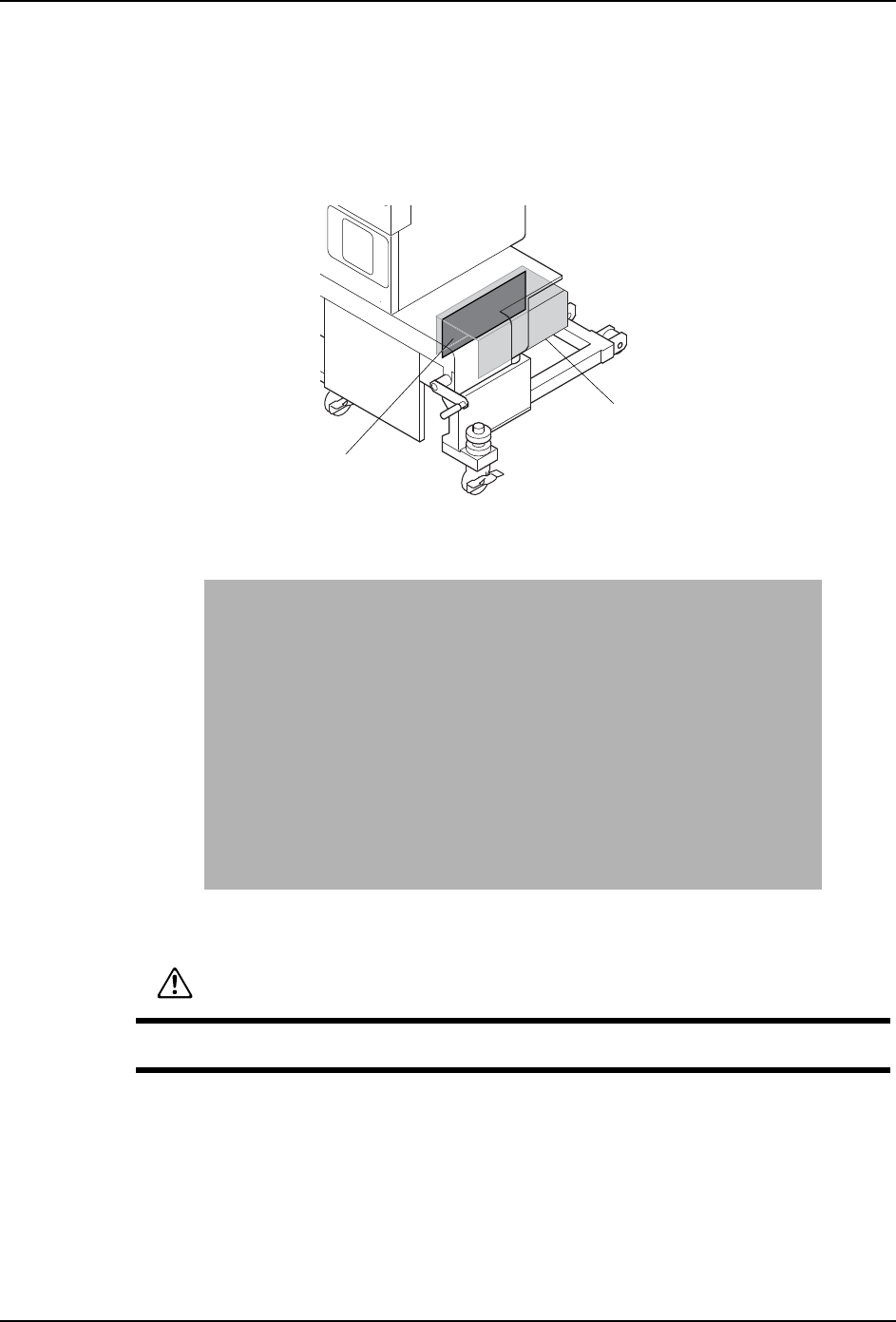

7.23 料盘单元 -LTC 控制电路板的保险丝
料盘单元 -LTC 控制箱电路板保险丝的更换请在模组拆下来的状态下进行。
7.23.1 更换方法
1. 请拧松螺丝，拆下料盘单元 -LTC 的左侧面下部的盖罩。
2. 请从控制电路板上一个个拆下保险丝 （T1F1 ～ 9），用目测确认有否熔断。没有熔断的
保险丝，请返回到原来的地方。
3. 确认有熔断的保险丝后，请与新的保险丝进行更换。
4. 请安装盖板。
01MEC-0893S
Ⲫ㔽
ࠊ⬉䏃ᵓ
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
7. 消耗品的更换 QD029-27
372 NXT 机械手册
7.24 料盘单元 -M 控制电路板的保险丝
7.24.1 更换方法
事前将料盘托架 -M 从机器上取下。
1. 拧松螺丝，拆除侧面的盖板。
2. 从控制电路板上拔下烧断的保险丝 （M1F1，M1F2，M1F3）后进行更换。
3. 请拆除侧面的盖板。
1;70786
Ⲫᵓ
⬠䴶⬉䏃ᵓ
ֱ䰽ϱ㧔M1F3㧕
ൟো㧦DM32CDL (3.2A)
ֱ䰽ϱ㧔M1F2㧕
ൟো㧦DM32CDL (3.2A)
ֱ䰽ϱ㧔M1F1㧕
ൟো㧦DM20CDL (2A)
NXTMTU072Sa
M1F3
M1F2
M1F1
