7. 消耗品的更换 QD029-27 372 NXT 机械手册 7.24 料盘单元 -M 控制电路板的保险丝 7.24.1 更换方法 事前将料盘托架 -M 从机器上取下。 1. 拧松螺丝，拆除侧面的盖板。 2. 从控制电路板上拔下烧断的保险丝 （M1F1 ，M1F2，M1F3）后进行更换。 3. 请拆除侧面的盖板。 1;70786 Ⲫᵓ ⬠ 䴶 ⬉䏃 ᵓ ֱ䰽ϱ 㧔 M1F3 㧕 ൟো 㧦 DM3 2 CDL (3. 2 A) ֱ…
QD029-27 7. 消耗品的更换
NXT 机械手册 371
7.23 料盘单元 -LTC 控制电路板的保险丝
料盘单元 -LTC 控制箱电路板保险丝的更换请在模组拆下来的状态下进行。
7.23.1 更换方法
1. 请拧松螺丝，拆下料盘单元 -LTC 的左侧面下部的盖罩。
2. 请从控制电路板上一个个拆下保险丝 （T1F1 ～ 9），用目测确认有否熔断。没有熔断的
保险丝，请返回到原来的地方。
3. 确认有熔断的保险丝后，请与新的保险丝进行更换。
4. 请安装盖板。
01MEC-0893S
Ⲫ㔽
ࠊ⬉䏃ᵓ
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
7. 消耗品的更换 QD029-27
372 NXT 机械手册
7.24 料盘单元 -M 控制电路板的保险丝
7.24.1 更换方法
事前将料盘托架 -M 从机器上取下。
1. 拧松螺丝，拆除侧面的盖板。
2. 从控制电路板上拔下烧断的保险丝 （M1F1，M1F2，M1F3）后进行更换。
3. 请拆除侧面的盖板。
1;70786
Ⲫᵓ
⬠䴶⬉䏃ᵓ
ֱ䰽ϱ㧔M1F3㧕
ൟো㧦DM32CDL (3.2A)
ֱ䰽ϱ㧔M1F2㧕
ൟো㧦DM32CDL (3.2A)
ֱ䰽ϱ㧔M1F1㧕
ൟো㧦DM20CDL (2A)
NXTMTU072Sa
M1F3
M1F2
M1F1
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 7. 消耗品的更换
NXT 机械手册 373

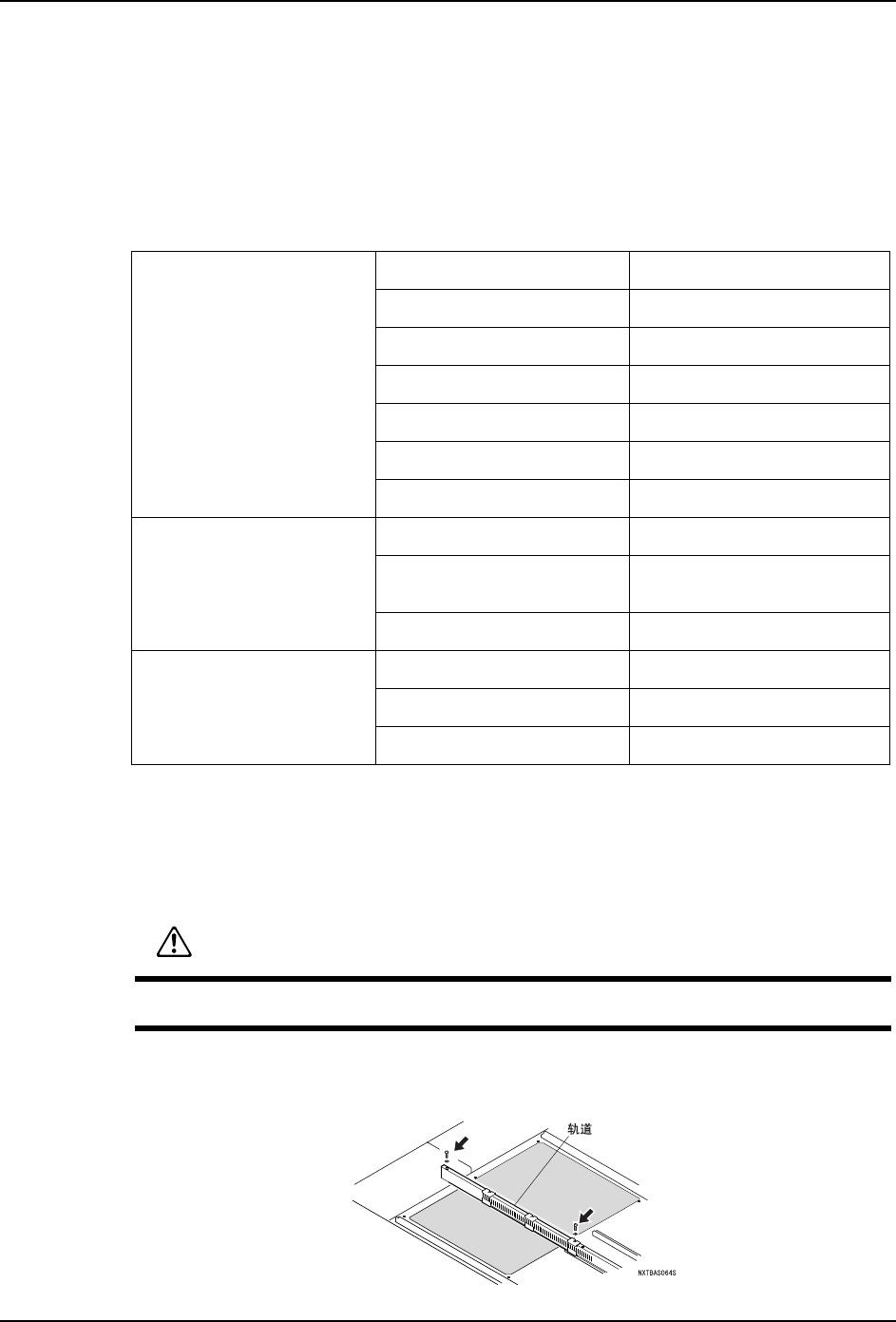

7.25 真空阀的吸气阀、排气阀、垫圈等
请将吸气阀、排气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
7.25.1 更换时期
机器每运转 10,000 小时
7.25.2 准备物品
7.25.3 更换方法
真空泵的拆除
1. 将在基座上右端的模组处于半拉出状态，使主开关 OFF。
2. 小心地拆下固定轨道的螺丝（2 根），尽量不要妨碍拆除真空泵弯曲轨道。其次，拆除盖
板(2块)。
DOP-300SA 维修保养套件 吸取阀干扰防止橡胶 4
吸 · 排气阀 12
备用排气阀 4
盖垫 4
密封垫 4
吸取阀备份 4
连接管 1
工具 六角扳手 -
转矩扳手 M5 内六角扳手 （可以将紧固
螺距设定为 8N·m 的扳手）
螺丝刀 No.2
其他 工业用酒精 擦拭清扫用
擦纸 擦拭清扫用
防尘口罩、手套、油性笔 -
警告
在进行拆除真空泵操作前，请务必切断机器主电源。
