QD029-27 9. 测定和调整 NXT 机械手册 475 4. 从一览表中选择下载的文件名， 在 「将这个文件保存到软盘 」 中放入选择后选择「OK」 。 5. 指定文件的保存处后，请单击 「保存」 。保存测定结果。 备注 )请将文件名以任意 (PAM1.dat) 等容易理解的名称进行保存。 6. PA M 模式 的时候， 请编辑保存的数 据， 作为初始文件反应到机 器中， 详细请参考 " 9.1 .9 补正贴装精度 ( …
9. 测定和调整 QD029-27
474 NXT 机械手册
简易创建的时候，不需要发送修正值文件。在以下的某一个的时机反映修正值文件到机器。
·机器在 PAM 模式的状态下，按下操作电路板的 「START」按键的时候
·把机器从 PAM 模式切换到生产模式的时候
·重新启动机器的时候
手动创建修正值文件的时候
备注 )关于在此说明的附加软件的操作方法，请参考「NXT 附加软件操作手册」（在线手册）。
1. 在操作画面上显示出 PAM 的测定结果后，请使用箭头键选择手动创建指令，按下 OK 按
键。处于 「START」按键等待状态。

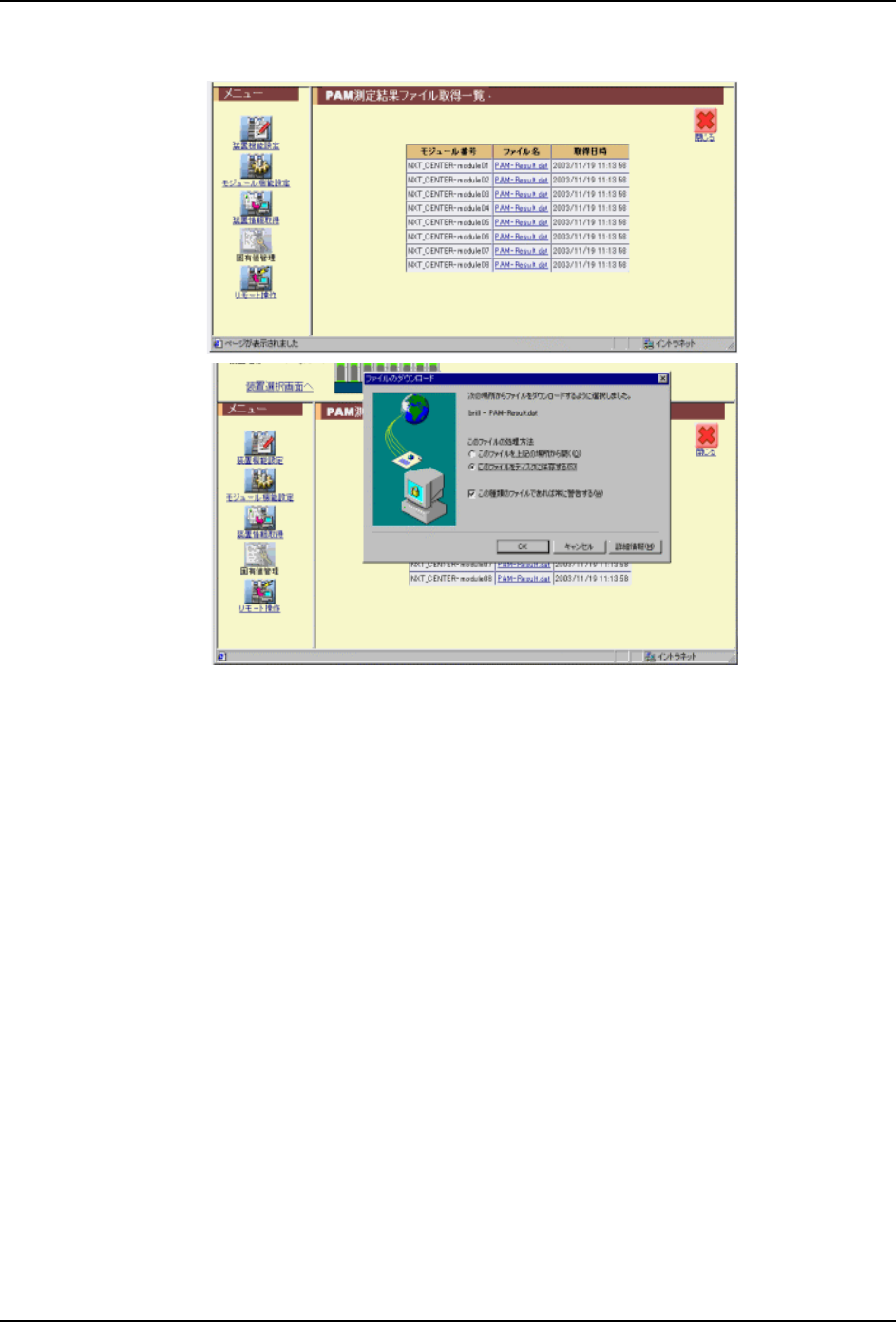

2. 在机器设定画面上，请确认取得 PAM 测定结果的模组。选择「远程操作」-「机上 PAM」。
3. 执行 「取得开始」后，开始取得数据。
备注 )执行 「开始取得」后，从 NXT-2 机器向服务器传输测定结果数据，显示出获取文件的
一览表。从此一览表选择文件保存后，测定结果数据从服务器下载到客户电脑中。测定
结果可用于贴装精度的补正。
01MEC-0644
01MEC-0638E
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
9. 测定和调整 QD029-27
476 NXT 机械手册
9.1.9 补正贴装精度 ( 最终修正值反映方式 )
创建运算数据

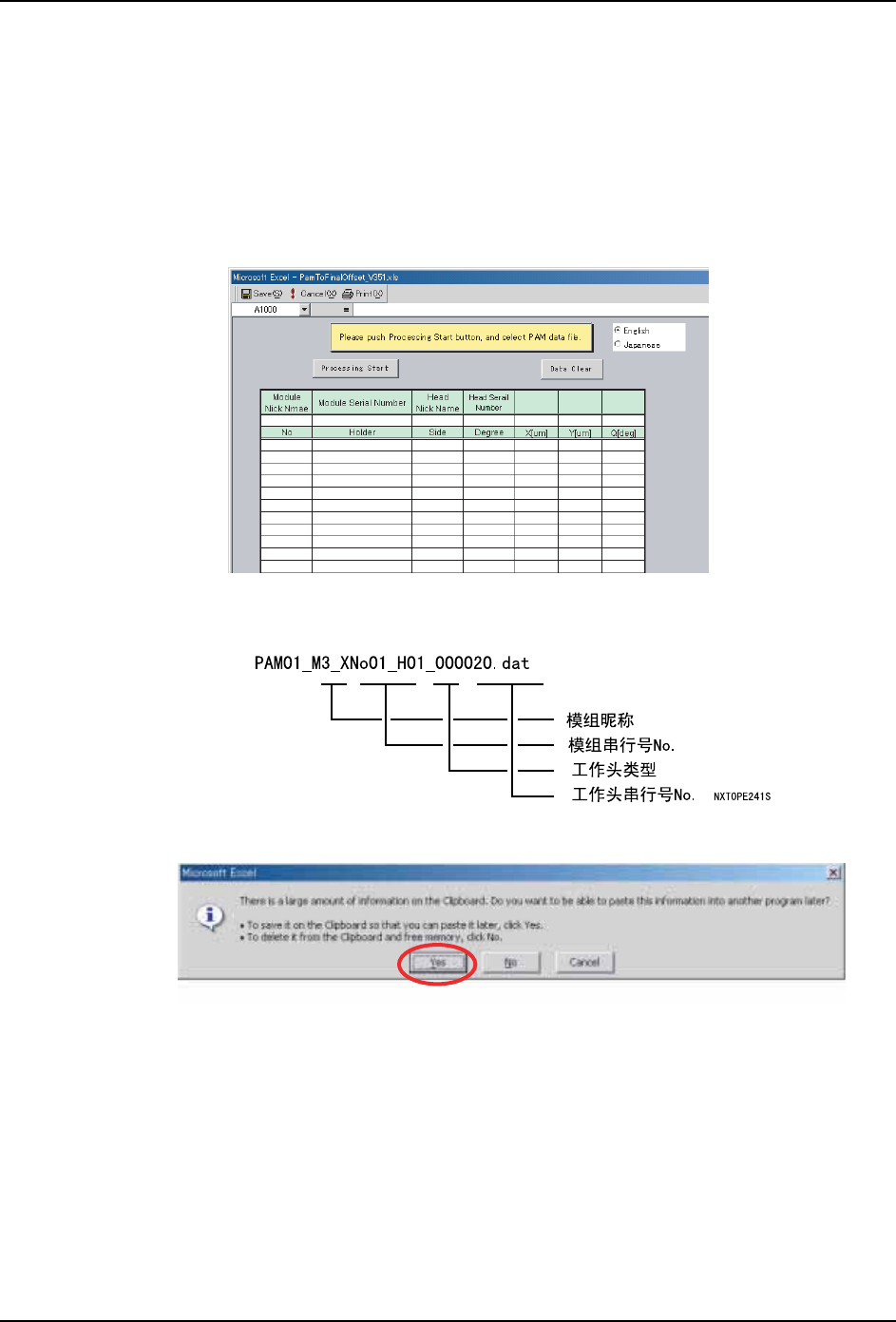

1. 请打开应用程序 CD 内收存的 PAM 数据计算 Excal 文件夹
·:\Documents\PAM\ PamToFinalOffset_v***.xls
备注 )打开文件时，请选择 「使宏有效」按键。
2. 使用选择的语言后，按下 「开始运算」键，请选择测定的 PAM.dat 文件。
备注 )dat 文件如下命名。请确认模组和工作头的串行号 No. 请选择适当的文件。确认模组和
工作头的串行号 No. 时，请通过操作画面的手动模式执行信息指令。
3. 选择 dat 文件时显示出对话框，请选择 「Yes」。
4. 下载了 PAM 测定结果，完成了结果表和最终修正设定表。
结果表
在完成的结果表中，显示出按全体、角度、吸嘴头、角度以及吸嘴头的平均的贴装精度
（3σ）。
·按下 「CPK 系数」后，可以变更 CPK 系数。
·按下 「印刷」后，印刷结果表。印刷时请输入用户名和生产编号。如果结果的数
值在公差范围之外就不能印刷。
NXTOPE144Ea
NXTOPE242E
fPAsb6Qk
fPAsb6Qk
