QD029-27 5. 基本操作 NXT 机械手册 159 10.按下 MANUAL 按键。脱离手动模式。 11.指定电路板的最大 宽度。 a. 请启动附加软件。 b. 从 「前台监视器」画面选择作为对象的 机器的名字。 c. 请直接输入用户 ID 或者从选择框进行指定。 d. 请正确地输入密码，单击 「注册」 。 e. 请从菜单选择 「机器功能设定」 。显示出 设定画面。 f. 请从下拉式菜单中选择 「电路板搬运设定」 。 g. 请变…
5. 基本操作 QD029-27
158 NXT 机械手册
5. 请拉出模组。
a. 请确认模组前侧是否有障碍物后按下 OK 键。锁定松开，模组自动地向前方移动一些。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地向己方拉出。

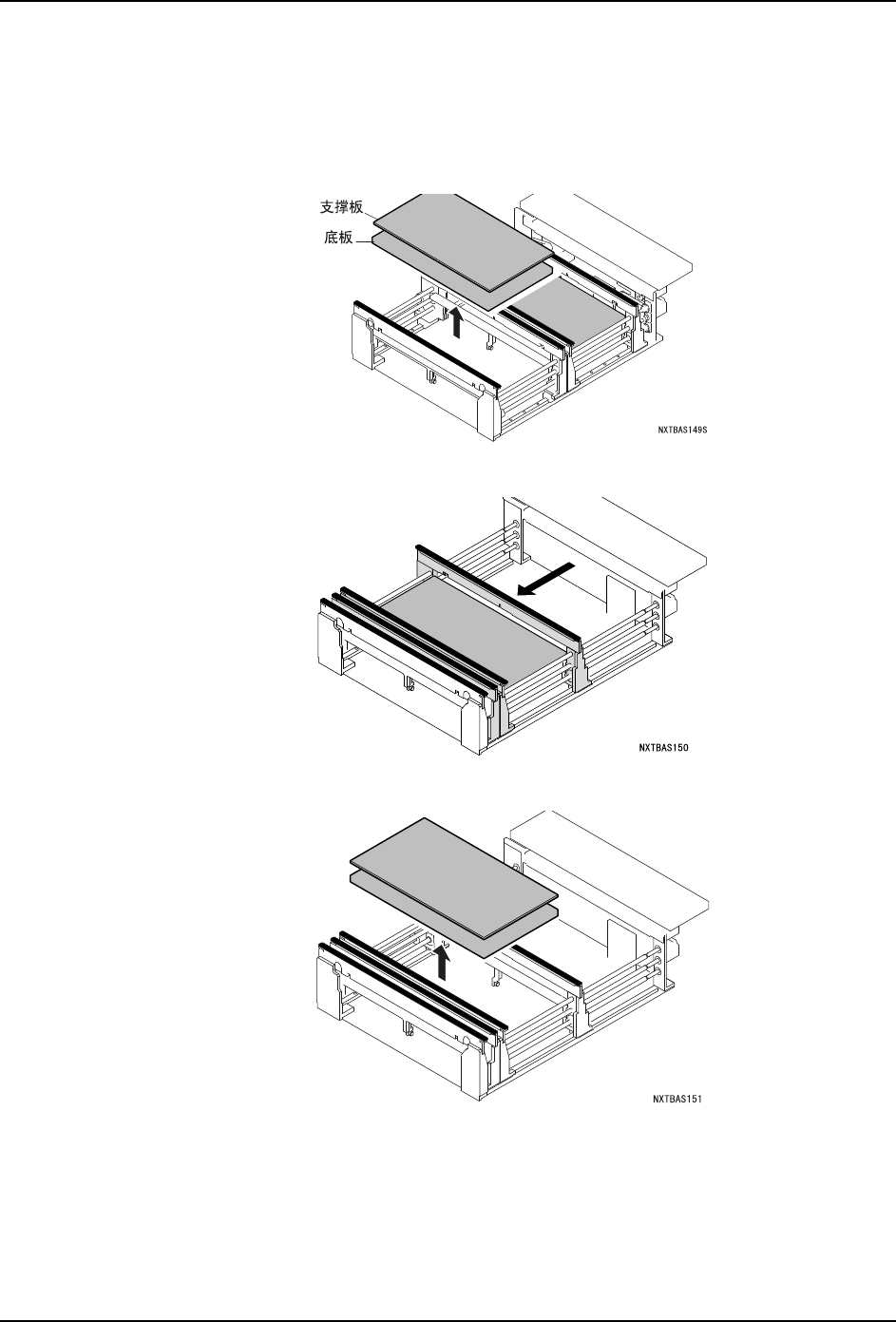

6. 在操作面板上显示出拆下支撑板的向导。请拆下通道 1 侧的支撑板。
7. 在确认即使移动搬运轨道也安全的情况下后按下 OK 按键。通道 2 向前方移动。
8. 在操作画面上显示出拆下支撑板的向导。请拆下通道 2 侧的支撑板，按下 OK 按键。
9. 请插入模组。
a. M3(S) 模组的时候，在插入模组之前，请确认 XS 轴等的机械部位是否从模组中凸出。
凸出的时候，请将模组退回。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
c. 模组自动地被拉入后锁定。没有被锁定时，请稍微拉回一些模组后重新压入。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 5. 基本操作
NXT 机械手册 159
10.按下 MANUAL 按键。脱离手动模式。
11.指定电路板的最大宽度。
a. 请启动附加软件。
b. 从 「前台监视器」画面选择作为对象的机器的名字。
c. 请直接输入用户 ID 或者从选择框进行指定。
d. 请正确地输入密码，单击 「注册」。
e. 请从菜单选择 「机器功能设定」。显示出设定画面。
f. 请从下拉式菜单中选择 「电路板搬运设定」。
g. 请变更 「指定电路板最大宽度」的指定。
h. 请单击 「传送给机器」。
i. 设定内容向机器传输后，请单击 「关闭」。
j. 因为在变更最大宽度的指定时 Job 被消除，在 NXT 的操作画面上显示为错误。请按下
READY ON 按键。
12.请从 Fuji Flexa 传输单通道生产用的 Job。关于传输方法，请参考 「NXT 编程手册」。
13.请按下 START 按键。将搬运轨道扩大到电路板的最大宽度后，在操作面板上显示出拉出
模组的向导。
14.请拉出模组。
a. 请确认模组前侧是否有障碍物后按下 OK 键。锁定松开，模组自动地向前方移动一些。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地向己方拉出。

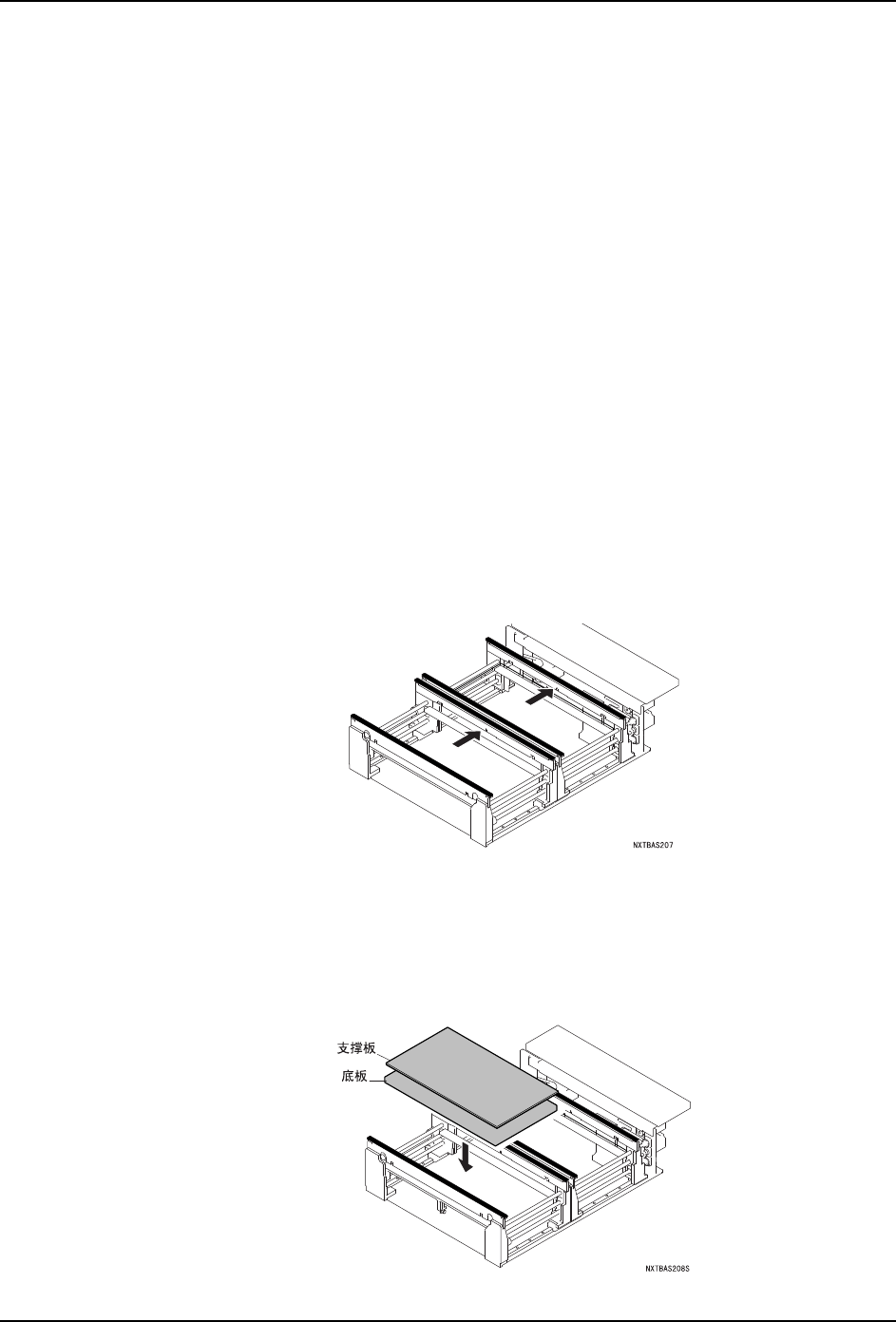

15.在操作画面上显示出更换支撑板的向导画面。请在通道1侧安装支撑板后，按下OK按键。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
5. 基本操作 QD029-27
160 NXT 机械手册
注意 )M3/M6 单搬运轨道或者 M6 双搬运轨道的时候，根据电路板的尺寸（搬运轨道的宽度），
有时在从属侧不能充分地夹紧。请在从属侧搬运轨道的后测不要安装支撑板。
16.请插入模组。
a. M3(S) 模组的时候，在插入模组之前，请确认 XS 轴等的机械部位是否从模组中凸出。
凸出的时候，请将模组退回。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
c. 模组自动地被拉入后锁定。没有被锁定时，请稍微拉回一些模组后重新压入。
5.10.2 附带有料盘单元 -L/LT 模组的时候
拉出模组的操作，有必要将料盘单元 -L/LT 拆下后进行。此外，料盘单元 -L/LT 在没有连接
的状态下不能变更搬运轨道的宽度。
同时更换通道 1、2

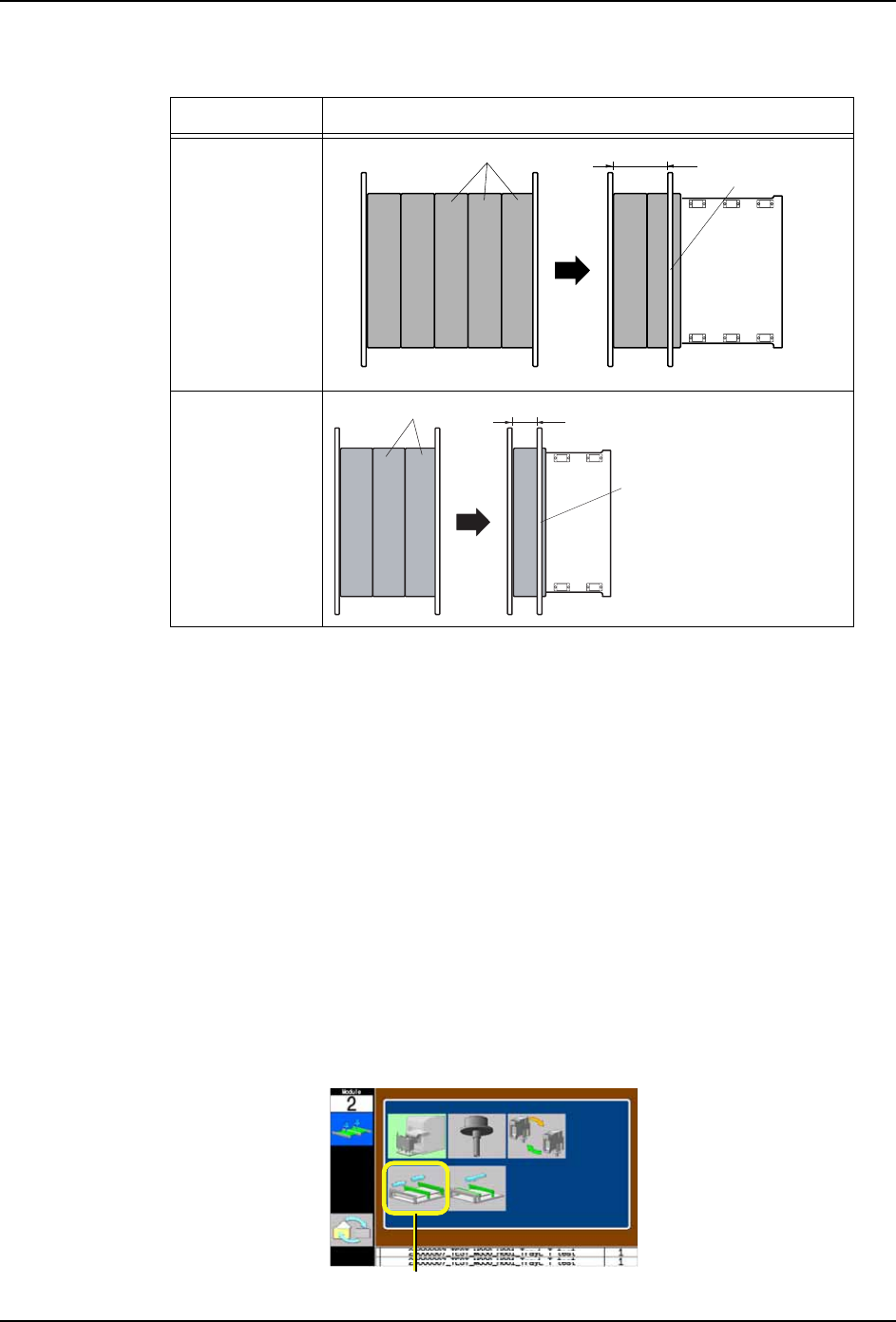

1. 按下操作面板的 MANUAL 按钮，显示出手动指令。
2. 使用箭头键，选择更换单元示意图，按下 OK 按键。
3. 请选择支撑板更换指令。
支撑板
M3/M6 单搬运轨
道
M6 双搬运轨道
( 选项的 360
mm板)
ᢚ䰸ⱘᑇᵓ
ϡࠄPP
Ңሲ䔼䘧
0(&6
ᢚ䰸ⱘᬃᩥᵓ
0(&6
ϡࠄPP
Ңሲ䔼䘧
6<66
ᤶᬃᩥᵓ
