7. 消耗品的更换 QD029-27 380 NXT 机械手册 5. 将排气阀安装在气缸上。 a. 在气缸上放置排气阀。将吸气阀备份以及排气阀压板重叠。 b . 一边确认排气阀不要碰到气缸的凹槽内侧周围，一边将排气阀压板用小螺丝（M3×L5）拧紧。 6. 将汽缸与标记对准后插入到盖垫部分。 7. 更换盖垫的密封垫。 a. 从工作头盖罩上拆下旧的密封垫。 b. 将工作头盖罩用工业用酒精洗干净，再用电吹风吹干。 c. 将新的密封垫…

QD029-27 7. 消耗品的更换

NXT 机械手册 379

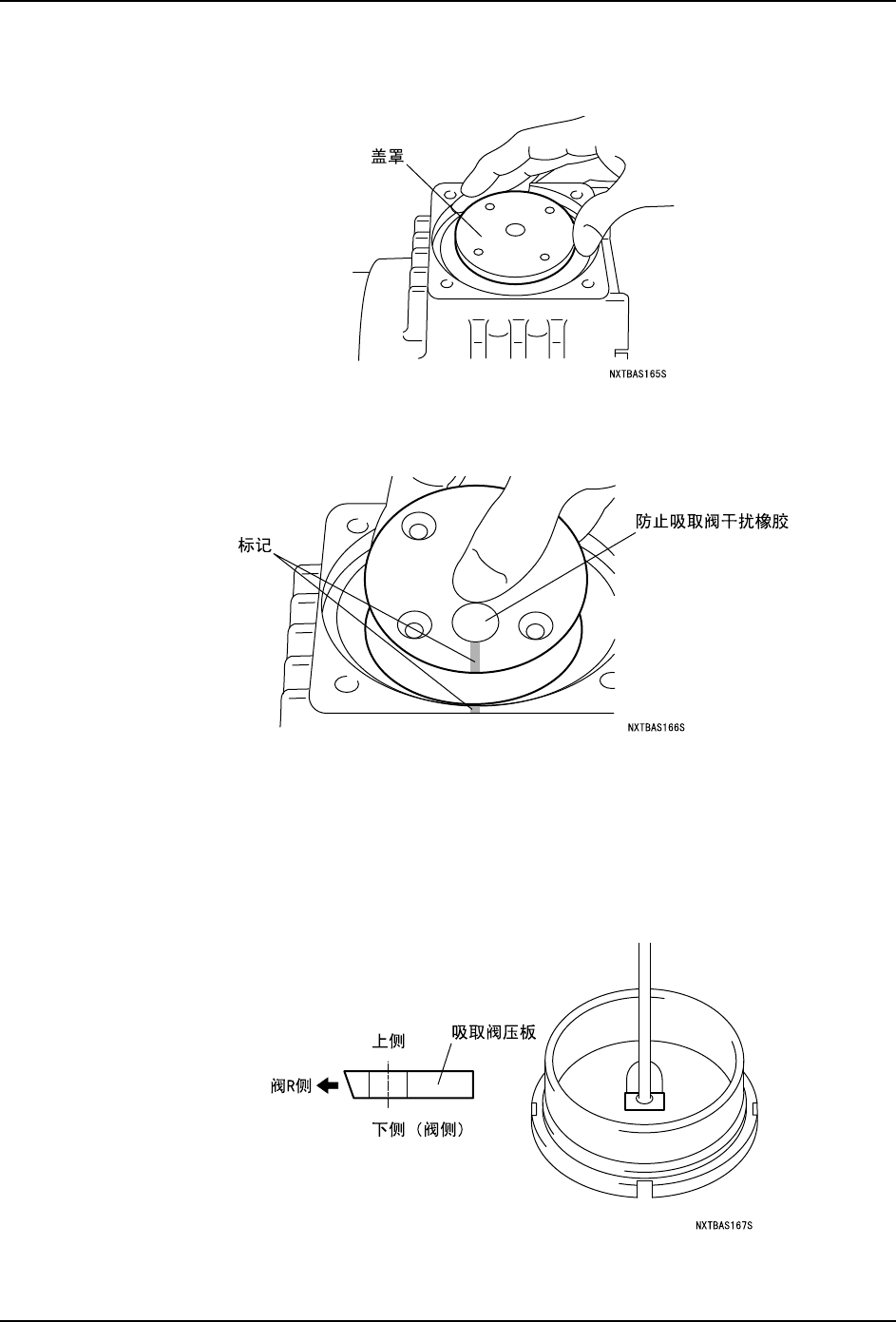

真空泵的组装

1. 使法兰部向下将新的盖垫安装在连杆上。

2. 从压板的背后插入新的吸气干扰防止橡胶。

3. 对准压板的标记，用 4 根小平头螺丝（M5×L12）拧紧。

4. 将吸气阀安装在气缸上。

a. 在气缸上放置吸气阀（2 个）。将吸气阀备份以及吸气阀压板重叠。

b. 一边确认吸气阀不要碰到气缸的凹槽内侧周围，一边将吸气阀压板用小螺丝

（M3×L5）拧紧。

备注 )吸气阀压板有安装方向。尽量使其从孔中心到侧面为止的尺寸短的方向与吸气阀的 R

侧相一致。将吸气阀压板的上侧安装在表面。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

7. 消耗品的更换 QD029-27

380 NXT 机械手册

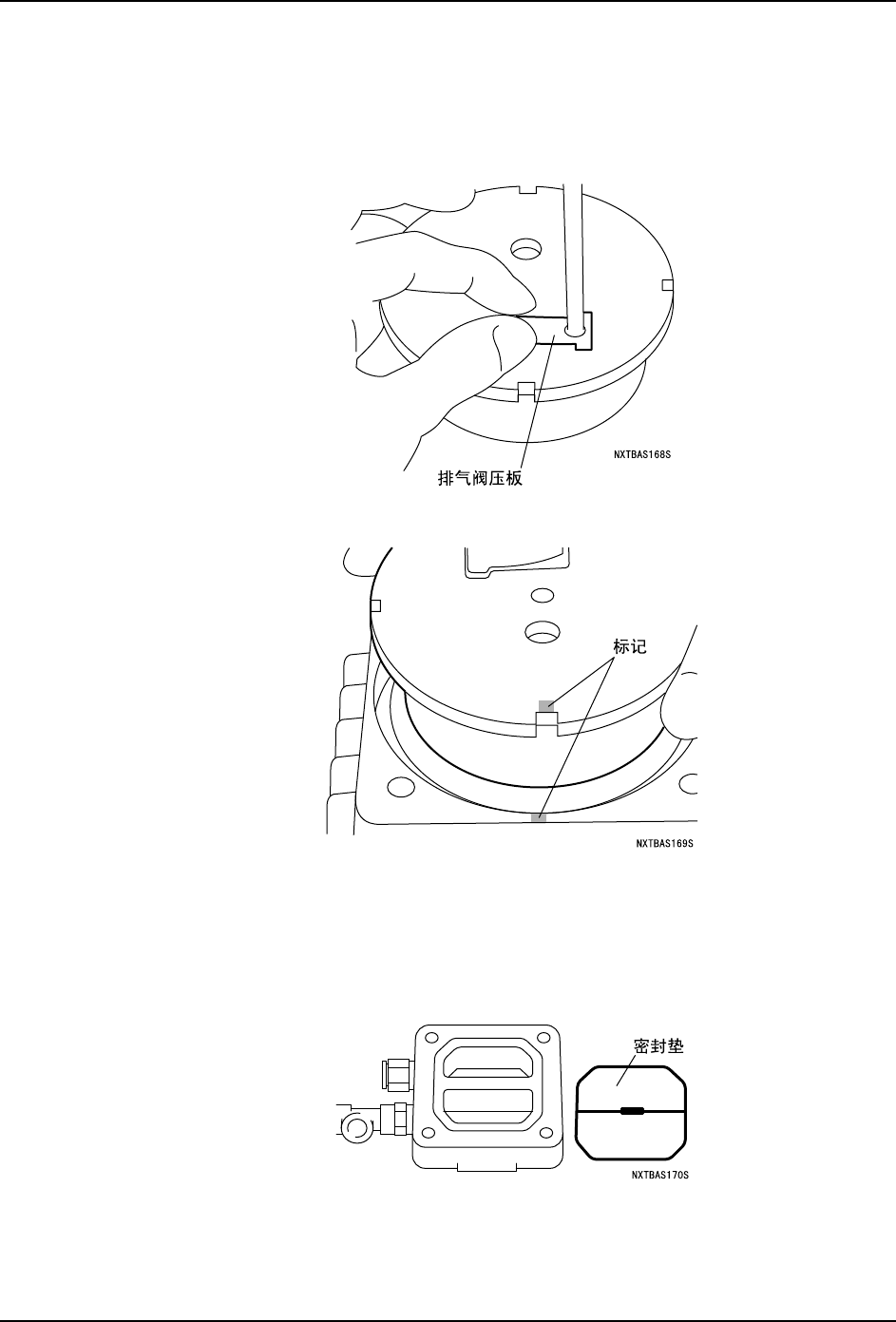

5. 将排气阀安装在气缸上。

a. 在气缸上放置排气阀。将吸气阀备份以及排气阀压板重叠。

b. 一边确认排气阀不要碰到气缸的凹槽内侧周围，一边将排气阀压板用小螺丝

（M3×L5）拧紧。

6. 将汽缸与标记对准后插入到盖垫部分。

7. 更换盖垫的密封垫。

a. 从工作头盖罩上拆下旧的密封垫。

b. 将工作头盖罩用工业用酒精洗干净，再用电吹风吹干。

c. 将新的密封垫安装在工作头盖罩上。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 7. 消耗品的更换

NXT 机械手册 381

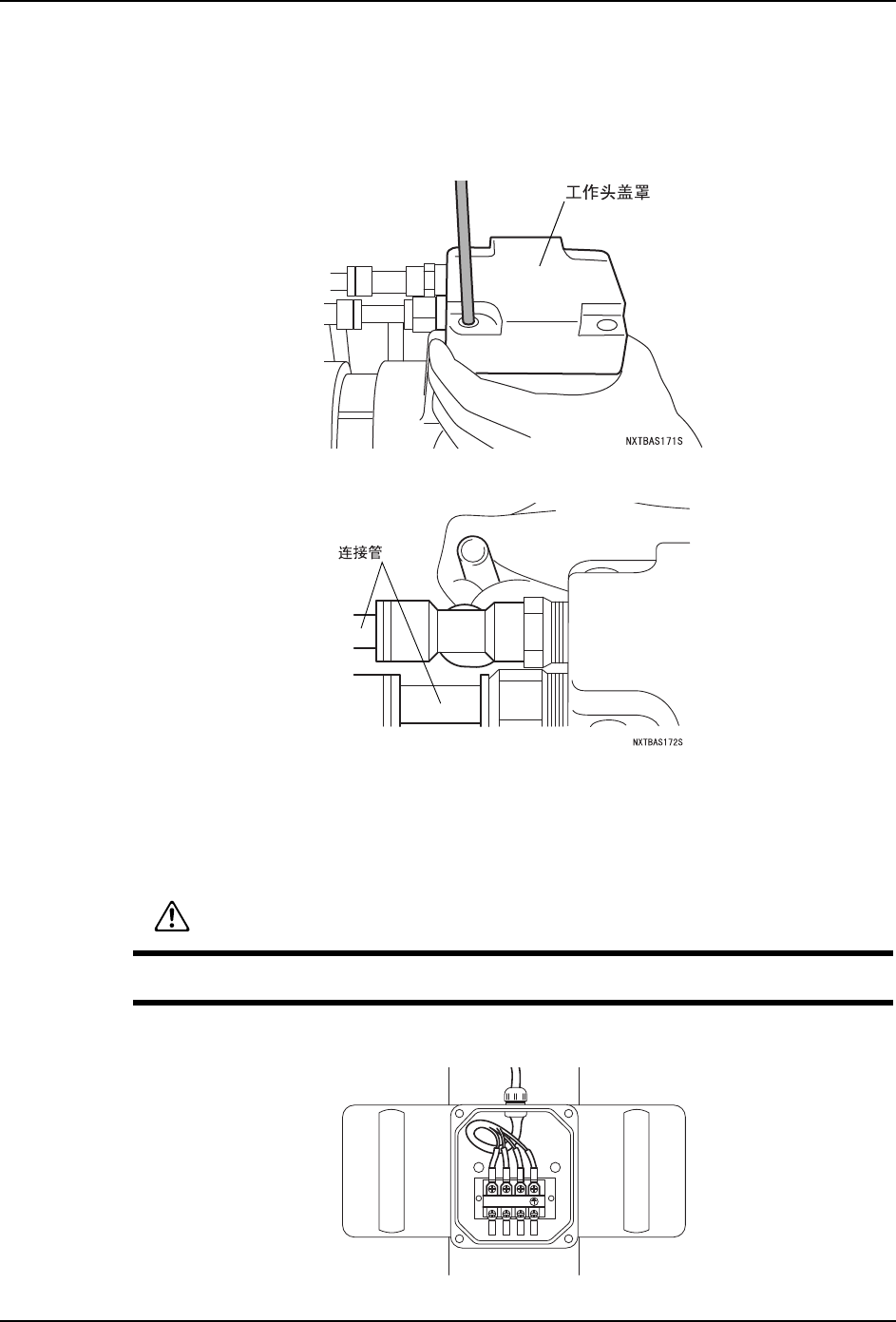

8. 将工作头盖罩安装在外壳上。

a. 将工作头盖罩的接头插入到管内，把外壳的螺丝孔与工作头盖罩的孔对齐。

b. 将 4 根内六角螺栓（M6×L30）用紧固转矩 8N·m 拧紧。

（更换连接管时，请切成与泵相同的长度进行更换。）

9. 插入连接管。（更换时，请切成与泵相同的长度进行更换。）

10.将泵横放，安装手柄和平板。

真空泵的安装

1. 请按照与拆除相反的步骤，将真空泵放入机器内固定。

2. 如下图所示，请对接线台（Earth,W,V,U）布线。

警告

请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。

89:

1;7%$6
