3. 各部分的功能说明 QD029-27 44 NXT 机械手册 3.3.5 H12(S) 工作头 这种类型的工作头最多可安装 12 个吸嘴。 适合于小型元件的贴装， 可以进行比 H8 还要高速 的贴装。 使用这种工作头时， 必须同时搭载合适的吸嘴置 放台。 并且， 合适的吸嘴置放台的 种类与 8 吸嘴工 作头通用。 根据规 格的不同有 H12 工作头和 H12S 工作头， 在本书中以 H12(S) 工作头表示。 3.3.6 H12HS…
QD029-27 3. 各部分的功能说明
NXT 机械手册 43

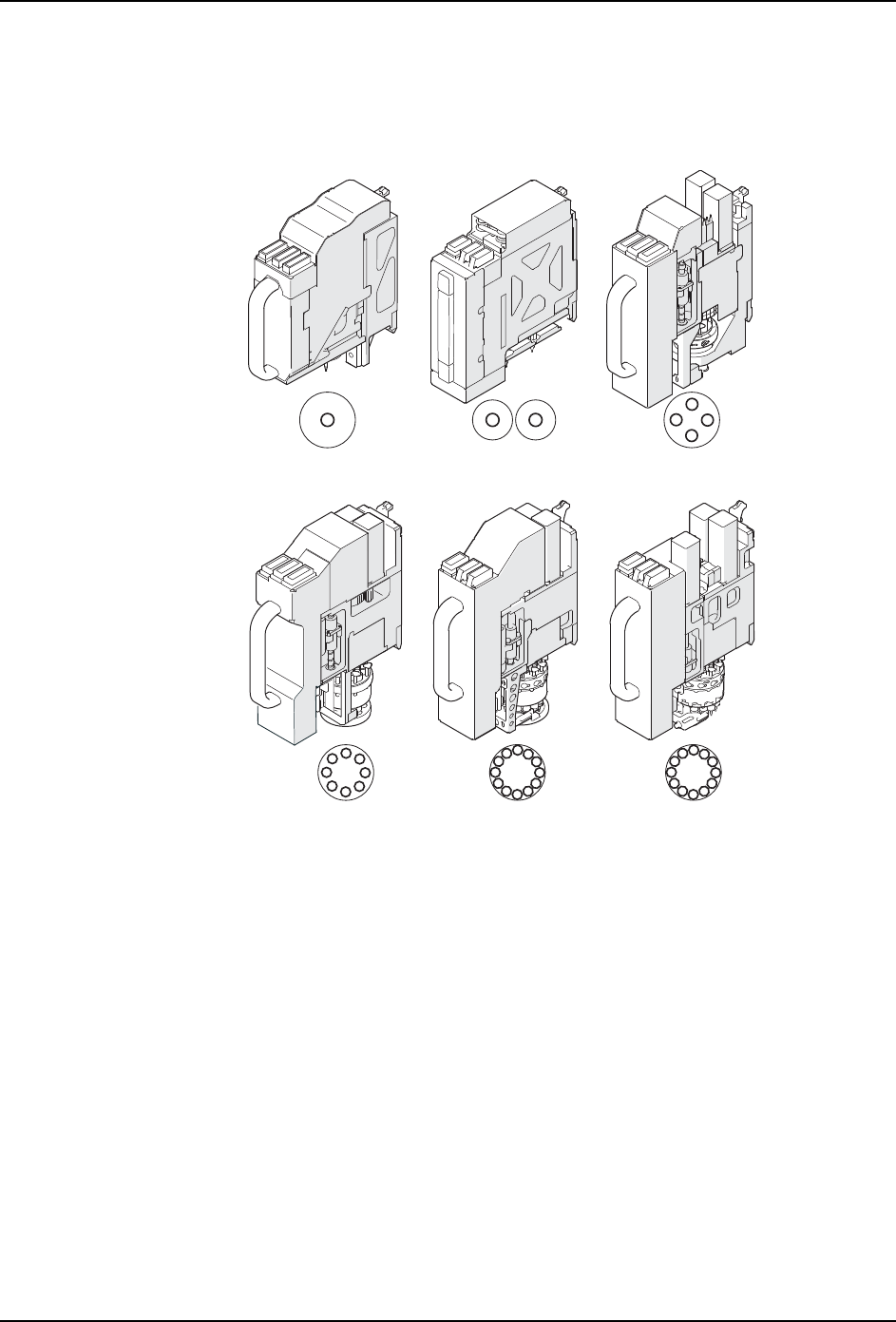

3.3 贴装工作头
贴装工作头进行从供料器上吸取部件并把它贴装到电路板上的工作。有两种类型的贴装工
作头，各自都能方便地在模组间交换搭载。
备注 )关于 OF 工作头，请参考「NXT/AIM OF 工作头使用说明书」、关于 G04 工作头，请参考
「NXT G04/G04Q 工作头使用说明书」、关于 H08Q,H12SQ 工作头，请参考 「带元件侧面
识别功能工作头使用说明书」。
3.3.1 H01 工作头
这种类型的工作头只可安装 1 个吸嘴，可持有尺寸范围较广的部件。使用这种工作头时，必
须同时搭载合适的吸嘴置放台。
3.3.2 H02 工作头
这种类型的工作头最多可安装 2 个吸嘴。适合于从小型元件到中型元件贴装。使用这种工作
头时，必须同时搭载合适的吸嘴置放台。
3.3.3 H04 工作头
这种类型的工作头最多可安装 4 个吸嘴。适合于从小型元件到中型元件贴装。使用这种工作
头时，必须同时搭载合适的吸嘴置放台。
3.3.4 H08 工作头
这种类型的工作头最多可安装 8 个吸嘴。适合于小型元件的高速贴装。使用这种工作头时，
必须同时搭载合适的吸嘴置放台。
01MEC-0314S
+Ꮉ༈
+6Ꮉ༈
+Ꮉ༈
+Ꮉ༈ +Ꮉ༈
++6Ꮉ༈
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
3. 各部分的功能说明 QD029-27
44 NXT 机械手册
3.3.5 H12(S) 工作头
这种类型的工作头最多可安装 12 个吸嘴。适合于小型元件的贴装，可以进行比 H8 还要高速
的贴装。使用这种工作头时，必须同时搭载合适的吸嘴置放台。并且，合适的吸嘴置放台的
种类与 8 吸嘴工作头通用。根据规格的不同有 H12 工作头和 H12S 工作头，在本书中以 H12(S)
工作头表示。
3.3.6 H12HS 工作头
这种类型的工作头最多可安装 12 个吸嘴。适合于小型元件的贴装，可以进行比 H12(S) 还要
高速的贴装。此外，所适合的吸嘴平台的种类与 H08 通用。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 3. 各部分的功能说明
NXT 机械手册 45

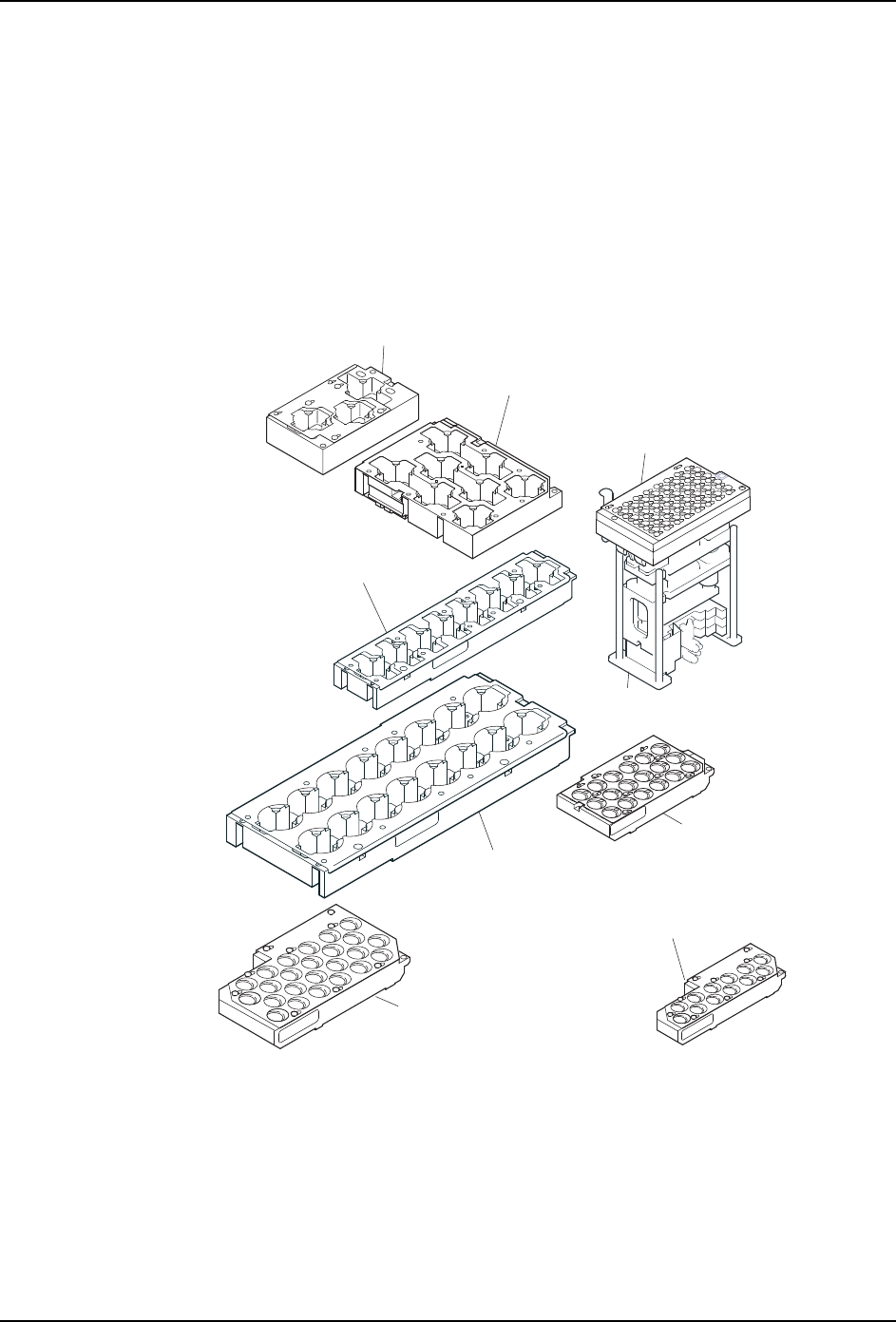

3.4 吸嘴更换器
贴装工作头的更换吸嘴收存在吸嘴置放台上。吸嘴置放台固定在吸嘴更换器主体上。吸嘴置
放台有以下种类并且容易装卸。所有类型的吸嘴置放台可共用吸嘴更换器，设置在模组内。
吸嘴置放台因功能有以下 3 种类型。
·搭载模组型
·贴装工作头型
·料站单元型 ( 料站托架、料盘单元 )
NXTNZC011Sd
ఈ㕂ᬒৄ
+!
ఈ㕂ᬒৄ
++6++6⫼!
ఈ㕂ᬒৄ
++06⫼!
ఈᤶ఼
ఈ㕂ᬒৄ
++06⫼!
ఈ㕂ᬒৄ
+ᇍᑨ᭭Ⲭܗӊ/7!
ఈ㕂ᬒৄ
++ᇍᑨ᭭Ⲭܗӊ//7!
ఈ㕂ᬒৄ
++ᇍᑨ᭭Ⲭܗӊ/7!
ఈ㕂ᬒৄ
+ᇍᑨ᭭Ⲭܗӊ//7!
