QD029-27 8. 部件的更换

NXT 机械手册 389

7. 按照与拆下时相反的顺序安装新的单元。

注意 )请在相机单元的前端装有的定位栓碰到灯具单元为止，向前滑动后固定相机单元。

8. 将主电源开关 ON 后接通模组的电源。

9. 插入模组。（参考 " 5.1 模组的拉出 / 插入 "）

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

8. 部件的更换 QD029-27

390 NXT 机械手册

8.3 不良元件排出单元的更换

8.3.1 操作时间

拆下旧单元→安装新单元为止需要 3 分种。

8.3.2 更换方法

1. 将单元拆下时，一边拉夹紧板，一边水平地向己方拉出。

2. 在将不良元件排出单元安装到料站平台上的时候 , 将下部导轨与料站托架的料槽相吻合

后插入。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 8. 部件的更换

NXT 机械手册 391

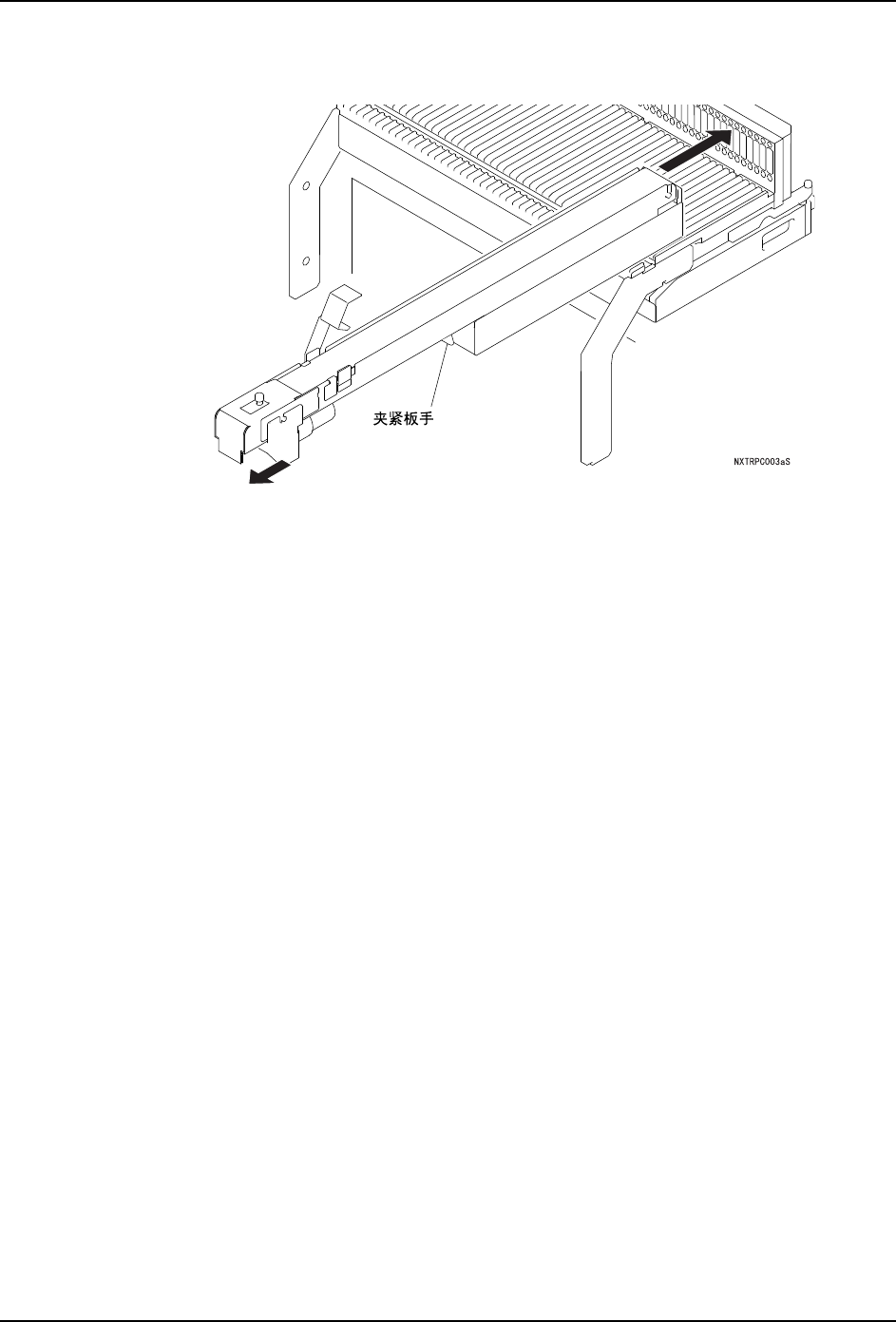

3. 一边将夹紧板向图的方向拉一边滑动单元。请确实押入到底以后再放开夹紧板。

请确认前侧部的插头确实地插入到料站托架侧的插座中。
