7.13.3 用于料站托架 DC 电源的风扇
〈M6(S) 模组〉
更换用于料站托架 DC 电源的风扇时， 请预先拆下料站托架。
1. 将主电源开关 OFF，切断机器的电源。

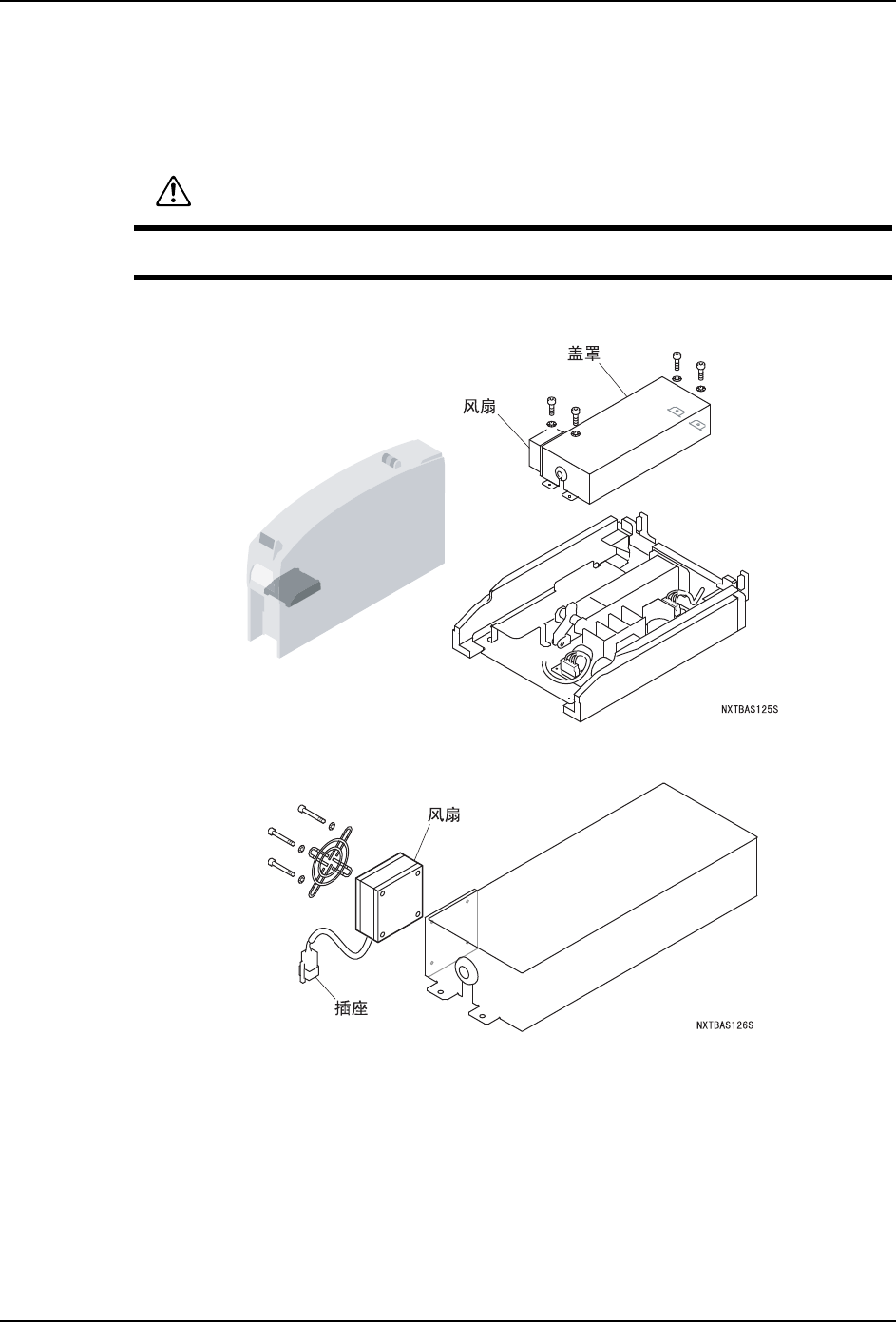

2. 拆下螺栓(4根)和风扇的插座，从料站托架上取下DC电源盖罩。
3. 拧下螺栓 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。
警告
更换作业请必须在切断电源后进行。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 7. 消耗品的更换
NXT 机械手册 357
〈M3(S) 模组〉
更换用于料站托架 DC 电源的风扇时， 请预先拆下料站托架。
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺栓(4根)和风扇的插座，从料站托架上取下DC电源盖罩。
3. 拧下螺栓 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。
警告
更换作业请必须在切断电源后进行。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
7. 消耗品的更换 QD029-27
358 NXT 机械手册
7.14 料盘单元 -L 伺服控制器的电池
对料盘单元 -L 的运转必要的数据保存在控制器 (MP2300) 内部的存储器中，这个存储器用
电池备份。 为了稳定运行料盘单元 -L，请每 2 年必须更换电池。
7.14.1 电池的种类
7.14.2 更换方法
1. 确认是否接通了模组的电源。
2. 拧松螺丝，打开控制器的安全门。
3. 确认控制的 「RDY」LED( 绿色 ) 处于点亮状态。
图号 H10212
名称 电池
型号 JZSP-BA01
规格 1日8小时运转:约3年
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重
新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
