4. 传感器配置图
本章介绍用于 NXT 上的各种传感器的位置和 I/O 地址。
4.1 I/O 的确认方法
监视 I/O( 输入输出信号 ) 的专用软件根据机器应用程序的版本而不同。
·NXT V5.08 以前：IOMonitor
·NXT V5.11 以后：EquipmentCheck
4.1.1 IOMonitor
启动 IOMonitor 后显示出以下画面。
备注 )有关 「Equipment Check」的详细说明，请参考 「NXT 系统手册」的 「NXT 软件工具」
的 「I/Omonitor」。
NXTSEN020E
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
4. 传感器配置图 QD029-27
50 NXT 机械手册
4.1.2 EquipmentCheck

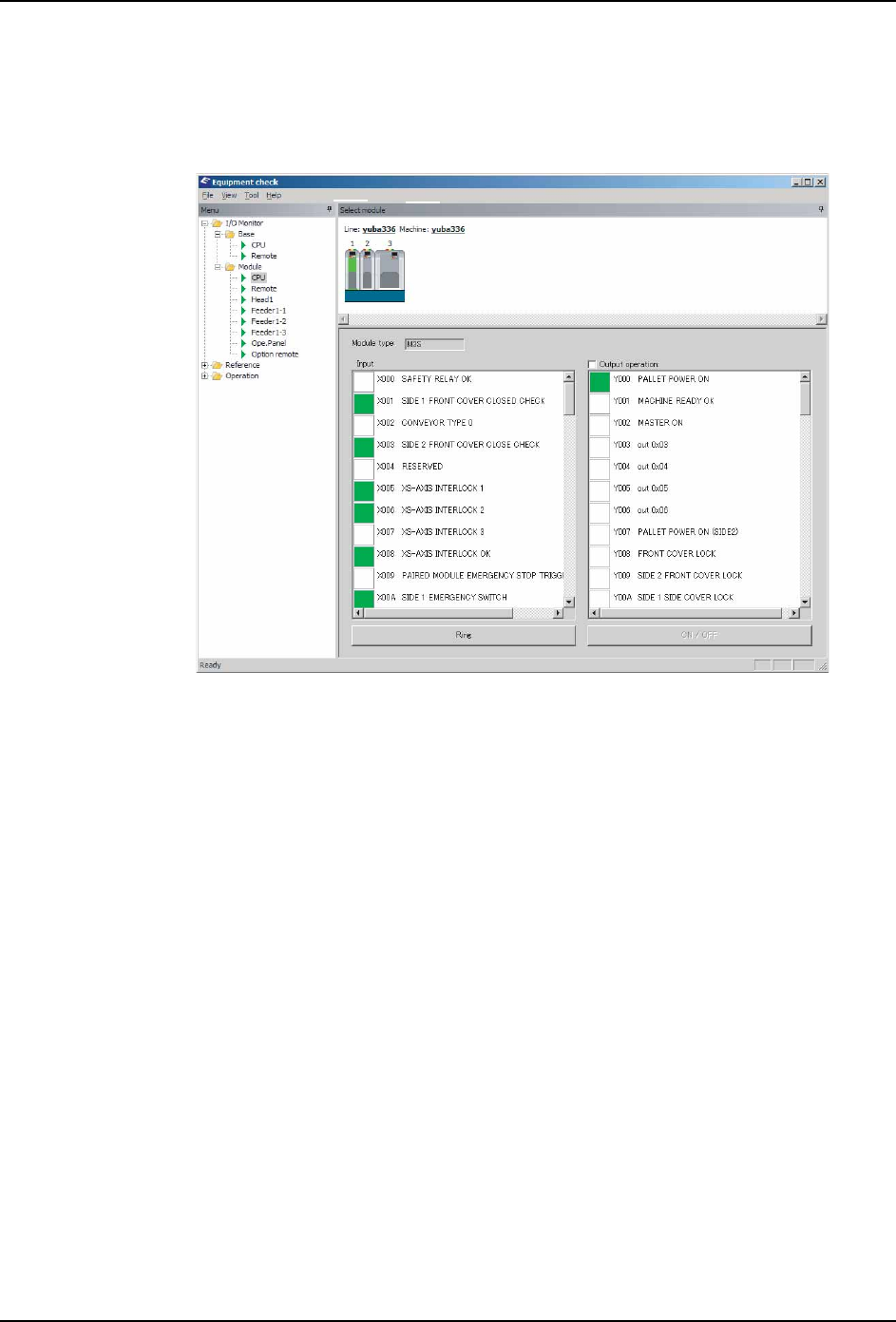

启动 EquipmentCheck 后，从 「I/Omonitor」选择对象的单元后显示出以下画面。
备注 )有关 「Equipment Check」的详细说明，请参考 「NXT 系统手册」的 「NXT 软件工具」
的 「Equipment Check」。
01NST-0905E
