NXT 机械手册 QD029-27S.pdf - 第184页
5. 基本操作 QD029-27 162 NXT 机械手册 9. 请安装新的支撑板，按下 OK 键。 10.请插入模组。 a. 握住模组的手柄，直到碰到阻停块为止慢 慢地插入。 b. 模组自动地被拉入后锁定。没有被锁定时 ，请稍微拉回一些模组后重新压入。 11.请安装料盘单元 -L /LT。 安装方法请 参考 " 5.5 料盘单元 -L 的拆除 / 安装 "" 5.6 料盘 单元 -LT 的拆除 / 安装 …
QD029-27 5. 基本操作
NXT 机械手册 161

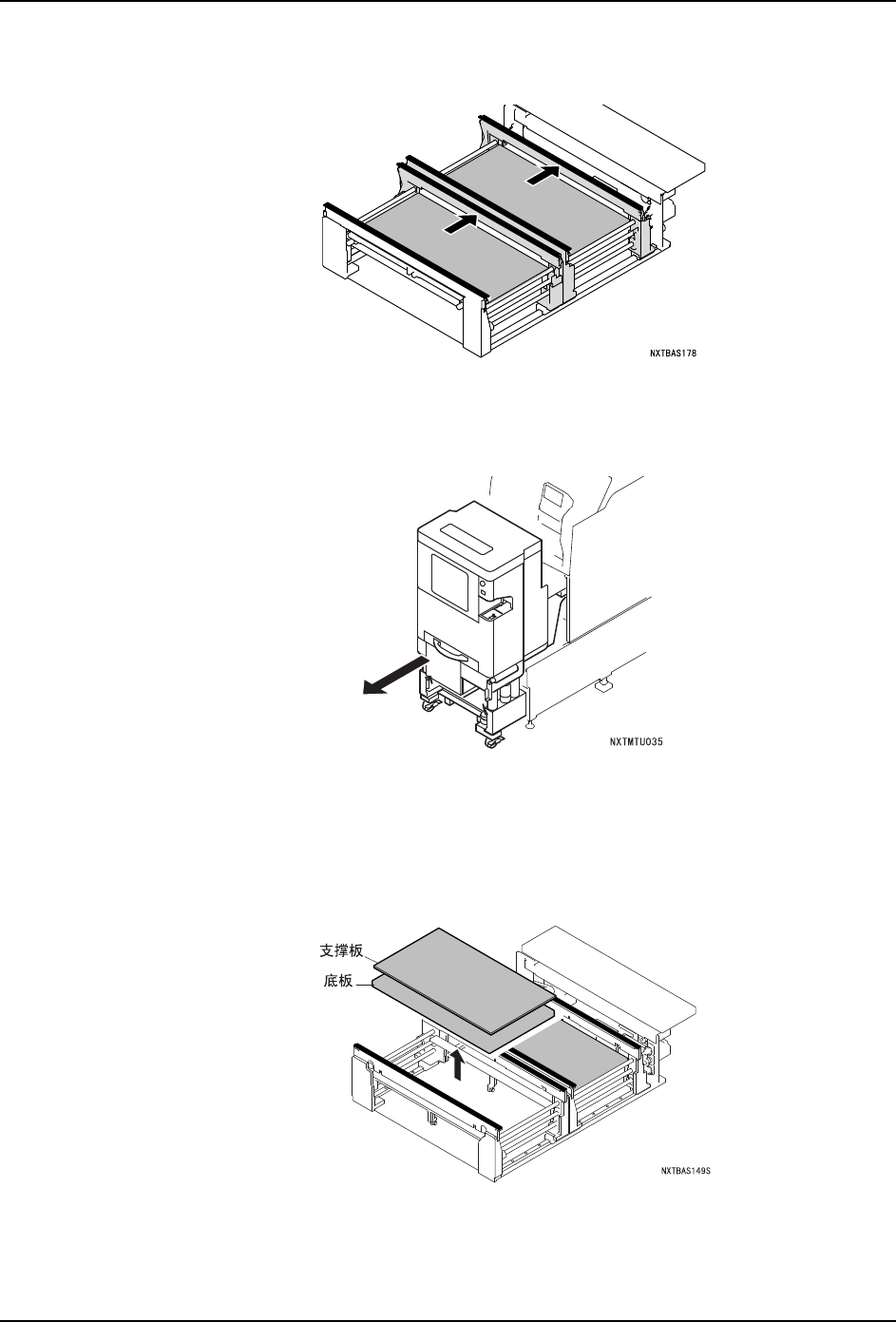

4. 请按下 START 按键。将搬运轨道扩大到最大宽度，将贴装头移动到模组的后方。移动贴
装头后，在操作面板上显示出拉出料盘单元 -L/LT 的向导。
5. 按下 OK 按键。
6. 请拆下料盘单元 -L/LT。解除脚轮的锁定，从模组中慢慢地拉出料盘单元 -L/LT。结束卸
下后，在操作画面上显示出拉出模组的向导。
7. 请拉出模组。
a. 请确认模组前侧是否有障碍物后按下 OK 键。锁定松开，模组自动地向前方移动一些。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地向己方拉出。
8. 在操作面板上显示出拆下支撑板的向导。请拆下通道 1、2 双方的支撑板。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
5. 基本操作 QD029-27
162 NXT 机械手册

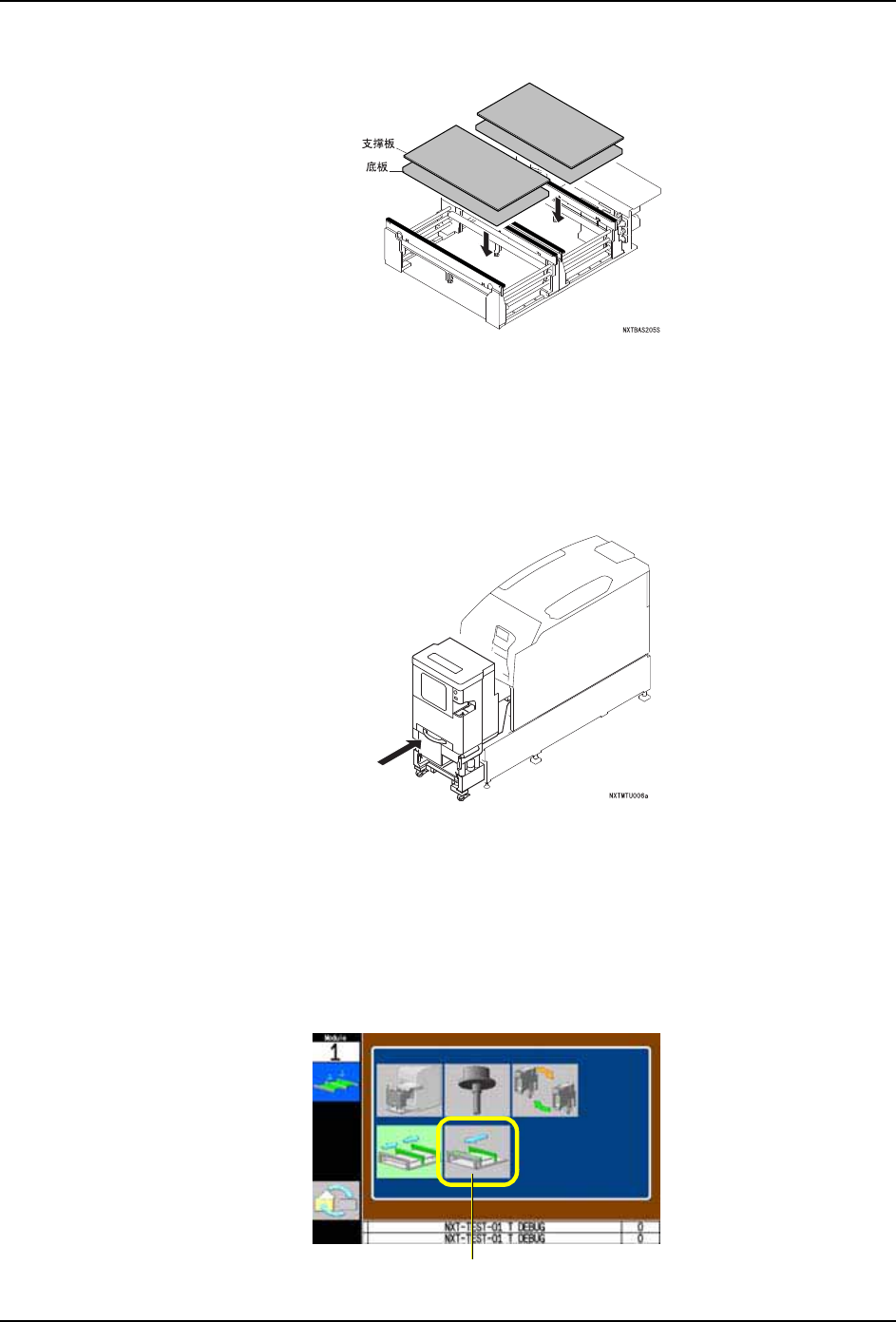

9. 请安装新的支撑板，按下 OK 键。
10.请插入模组。
a. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
b. 模组自动地被拉入后锁定。没有被锁定时，请稍微拉回一些模组后重新压入。
11.请安装料盘单元 -L/LT。安装方法请参考 " 5.5 料盘单元 -L 的拆除 / 安装 "" 5.6 料盘
单元 -LT 的拆除 / 安装 "。
12.请按下 OK 按钮，用手动模式拔出。按下 START 按钮后，搬运轨道的宽度移动到与 Job 相
一致。
连同通道一起更换 ( 将通道 2 稍向前移动后更换 )
1. 按下操作面板的 MANUAL 按钮，显示出手动指令。
2. 使用箭头键，选择更换单元示意图，按下 OK 按键。
3. 请将支撑板向前移动一些后选择更换指令。
6<66
ᬃᩥᵓࠡ䴴
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 5. 基本操作
NXT 机械手册 163

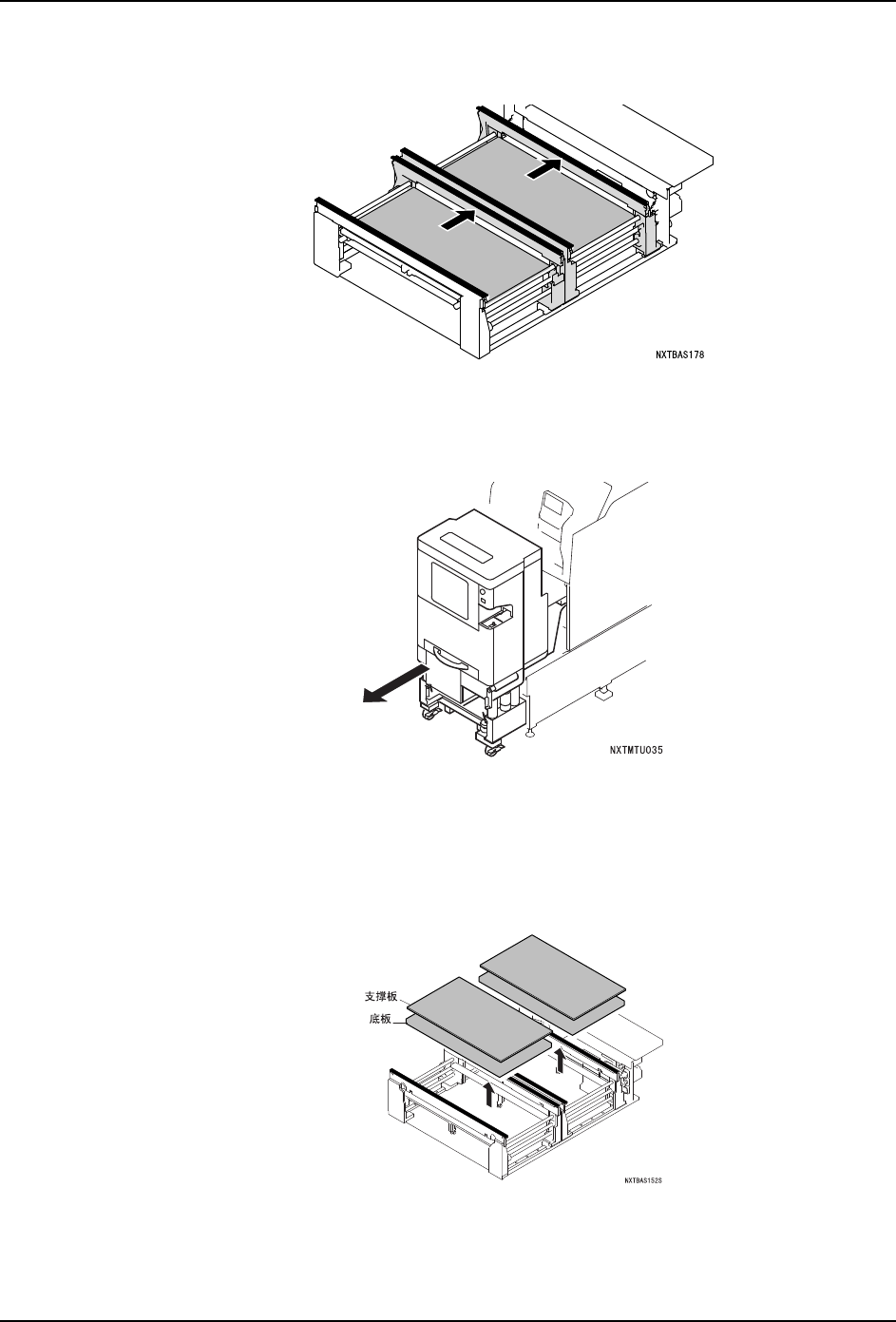

4. 请按下 START 按键。将搬运轨道扩大到最大宽度，将贴装头移动到模组的后方。移动贴
装头后，在操作面板上显示出拆下料盘单元 -L/LT 的向导。
5. 请按下 OK 按键。
6. 请拆下料盘单元 -L/LT。解除脚轮的锁定，从模组中慢慢地拉出料盘单元 -L/LT。结束卸
下后，在操作画面上显示出拉出模组的向导。
7. 请拉出模组。
a. 请确认模组前侧是否有障碍物后按下 OK 键。锁定松开，模组自动地向前方移动一些。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地向己方拉出。
8. 在操作面板上显示出拆下支撑板的向导。请拆下通道 1 侧的支撑板。
9. 拆除结束后，请按下 OK 按键。
10.在 START 按键等待画面上请按下 CANCEL 按键。在模组被拉出的状态下，选择单元更换指
令内的料站更换指令，将料盘单元连接到 NXT 上。
