6. 预防保养 QD029-27
302 NXT 机械手册

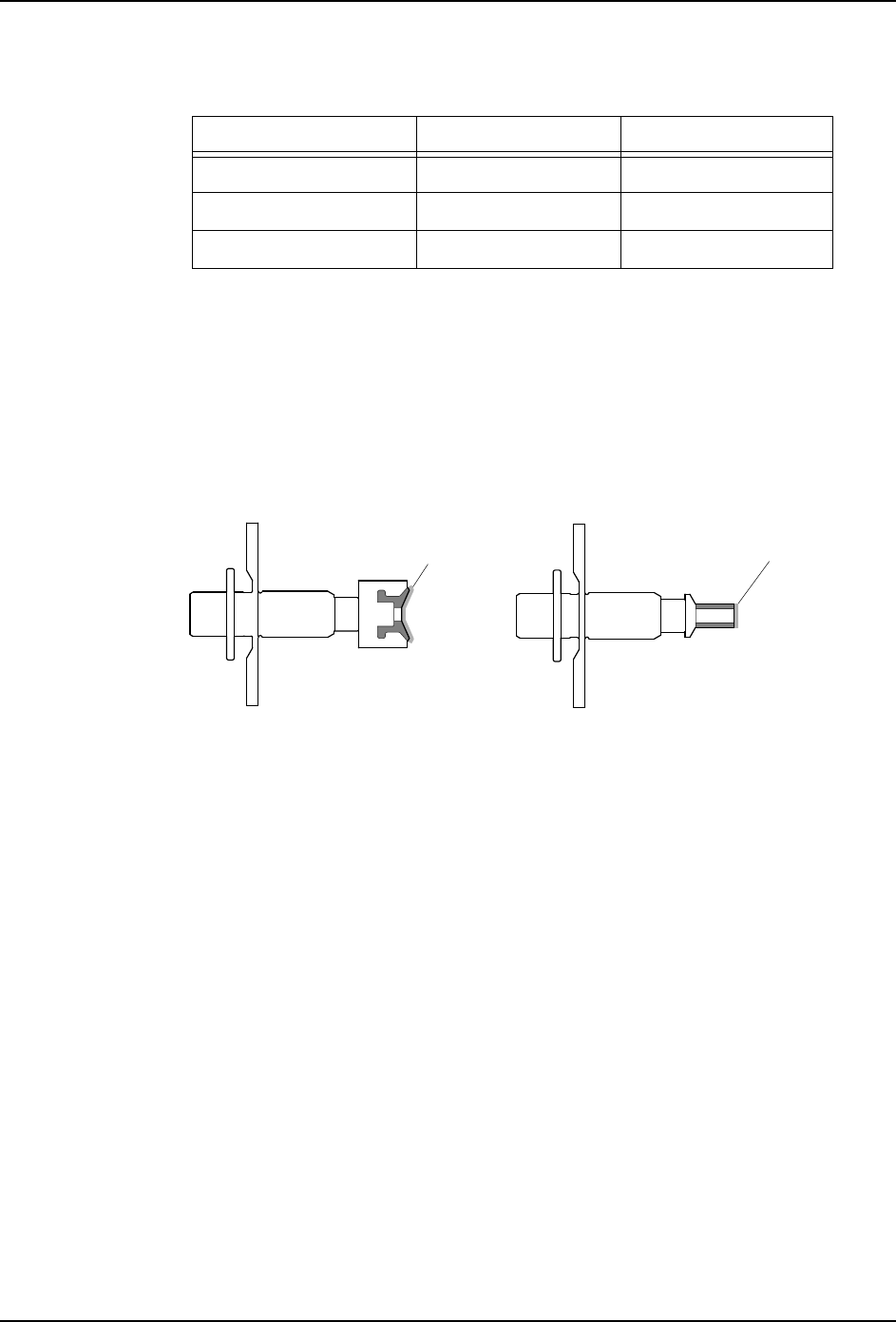

〈带橡胶的吸嘴〉
对象吸嘴
备注 )OF 工作头用的与 H01，H02 工作头同样的尺寸，只有 G04 工作头用环形，φ2.5G ～
φ10.0G 为使用吸嘴。
清扫方法
1. 请从吸嘴平台取下吸嘴。
2. 请使用气枪，除去吸嘴外侧和内侧的尘埃。
3. 使用在冲洗液 ( 乙醇、异丙醇酒精 ) 中浸过的废棉纱头或者棉花棍，轻轻地擦拭吸嘴的
橡胶部端面。

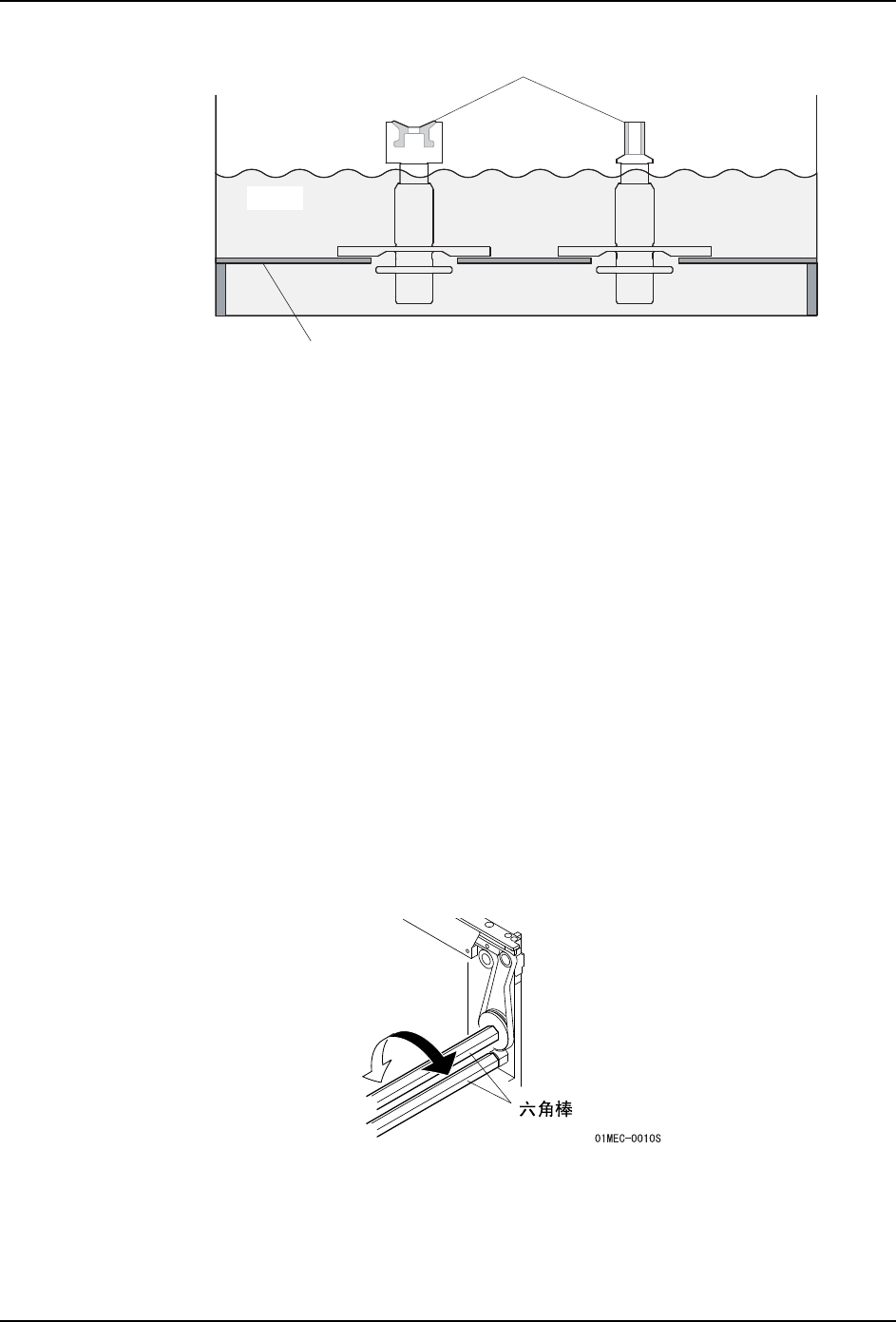

〈关于超声波清洗器的使用〉
使用超声波清洗器清洗吸嘴的时候，请遵守以下要点。
·清洗器 : 60W 以上、眼镜、贵金属所用
·清洗液 : 以乙醇酒精、异丙醇酒精为主要成分的清洗液
·清洗时间:约15分钟
·对于贴有 2D 编码粘纸的吸嘴，请不要使用超声波清洗器。有用 2D 激光刻度的吸
嘴可以用超声波清洗器进行清洗。
·初次使用清洗器时，请事先用 1～2个吸嘴进行试验，以确认是否对吸嘴的涂装
有影响。
·洗净后，请立即用气枪将残留在吸嘴中的清洗液除去。另外，请充分进行清洗液
的污垢管理，以防止吸嘴被逆向污染。
·清洗带橡胶的吸嘴的时候，请不要将橡胶部份浸入到洗净液 （包括水分）中。橡
胶劣化后会对生产造成影响。将带有橡胶的前端部份露出洗净液，在振动中不会
倒下的状态下将吸嘴防止在洗净液中。
工作头种类 环形 垫圈形
H01、H02 工作头 φ2.5G φ3.7G ～ φ20.0G
H04 工作头 φ2.5G φ3.7G ～ φ15.0G
H08、H12(S)、H12HS φ2.5G φ3.7G、φ5.0G
01MEC-0933S
‵㛊ッ䚼
ൿᔶ
⦃ᔶ
‵㛊ッ䚼
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 6. 预防保养
NXT 机械手册 303
6.10.8 贴装工作头真空过滤器的检查和更换 〈H01/H02 工作头〉
在吸嘴真空异常时检查贴装工作头真空过滤器的污染状况。污垢严重的时候请与新品进行
更换。（关于更换步骤，请 " 6.5.5 贴装工作头真空过滤器的清扫 "）
6.10.9 搬运轨道传送带张力的检查
电路板的停止位置不稳定或者发生电路板搬运错误的时候，请检查搬运轨道传送带。（关于
检查方法，请参考 " 6.9.14 搬运轨道传送带张力的检查 "）
6.10.10 搬运轨道传送带和传送带清洁器的清扫
搬运轨道传送带的清扫
发生以下不良情况时，请清扫搬运轨道传送带。
·在搬运轨道表面粘附的焊剂污浊电路板。
·电路板的停止位置不安定或者发生电路板搬运错误。
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 请将主电源开关 OFF。
3. 用浸有工业用酒精的柔软的布清扫搬运轨道传送带的搬运面。一边旋转六角棒，一边擦
清洁周围的污垢。
4. 将润滑剂 （Biral T&D）粘在别的布上。以上述相同的要领薄薄地涂敷在搬送面上。
备注 )在皮带搬运面上涂敷润滑剂是防治磨损的方法，请注意不要过分涂敷。
5. 最后用清洁的布轻轻地擦掉润滑剂。
01MEC-0934S
ఈⱘ䆒㕂՟
‵㛊䚼
⏙⋫⎆
ᓔᄨⱘᵓ㗙䞥ሲ㔥ㄝ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
304 NXT 机械手册

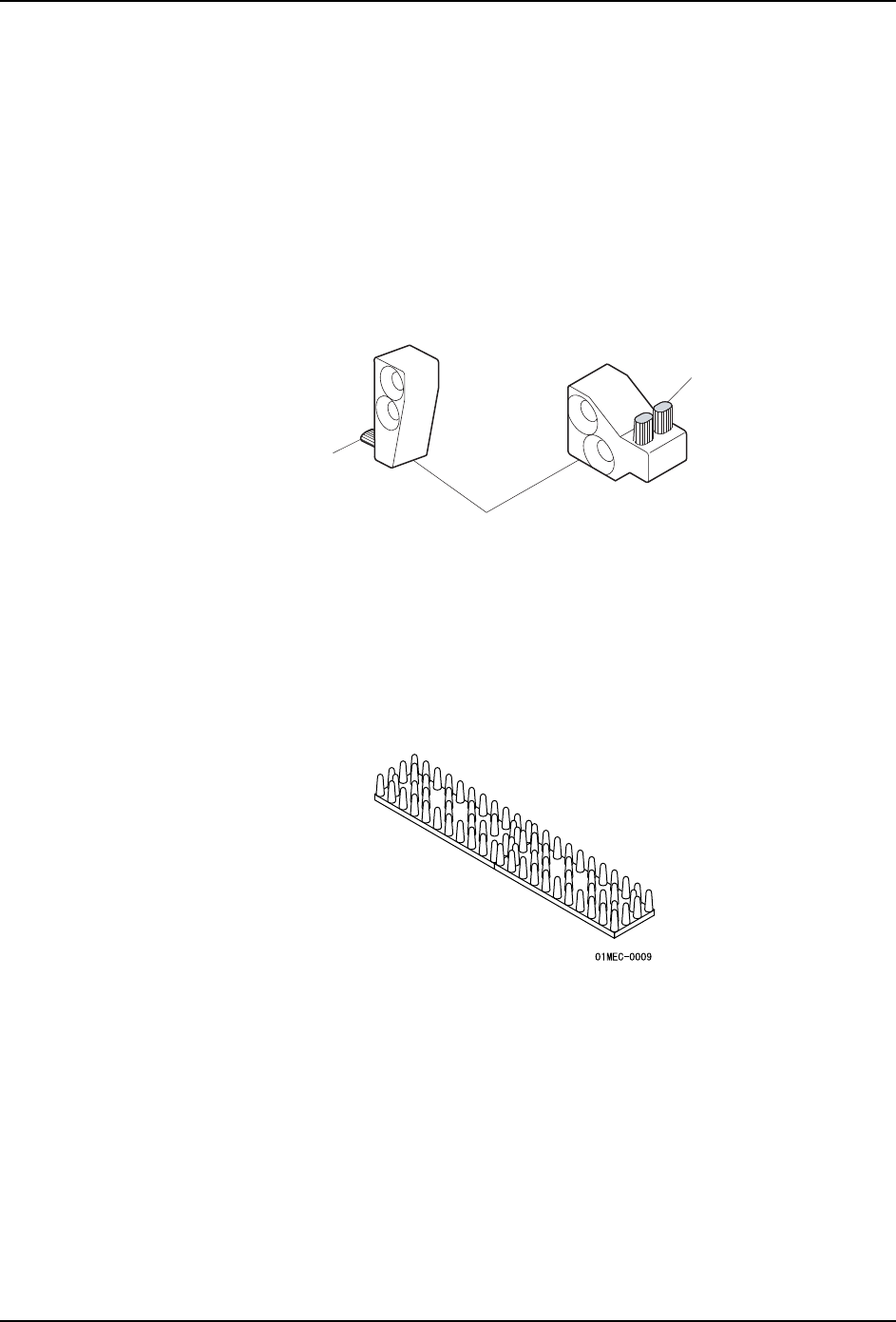

传动带清洁器的清扫
发生以下不良状况时，请清扫传动带清洁器。
·电路板的停止位置不稳定，或者发生电路板搬送错误。
1. 请拉出模组。( 参考 「5.1 模组的拉出 / 插入」。)
2. 请把主开关设置为 OFF。
3. 请取下传动带清洁器。( 参考 「7.2 传输传动带清洁器」。)
4. 请漂亮地除去传动带清洁器的刷子和块附着了的尘埃等的污秽。
6.10.11 软支撑销的清扫
在销的前端粘附的焊剂污浊电路板时，请清扫软支撑销。
步骤
请使用干的柔软的布轻轻地擦去软支撑销的污垢。污垢严重时，请与新的软支撑销更换。
注意 )软支撑销使用了一部份水溶性材料。请不要使用中性洗涤剂等溶液。
ࠋ↯
01MEC-0972S
ᅮഫ
ࠋ↯
M3
M6
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
