6. 预防保养 QD029-27 308 NXT 机械手册 01MEC-0 9 68S ᨛ ᶘ ᷛޚ ᭭キᠬᶊ ᇍᑨ PC U (1) ( 2 ) (3) ( 5 ) (4) (6) (11) (7) (8) ( 9 ) (10) ( 9 ) (10) ᶘ fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 6. 预防保养
NXT 机械手册 307

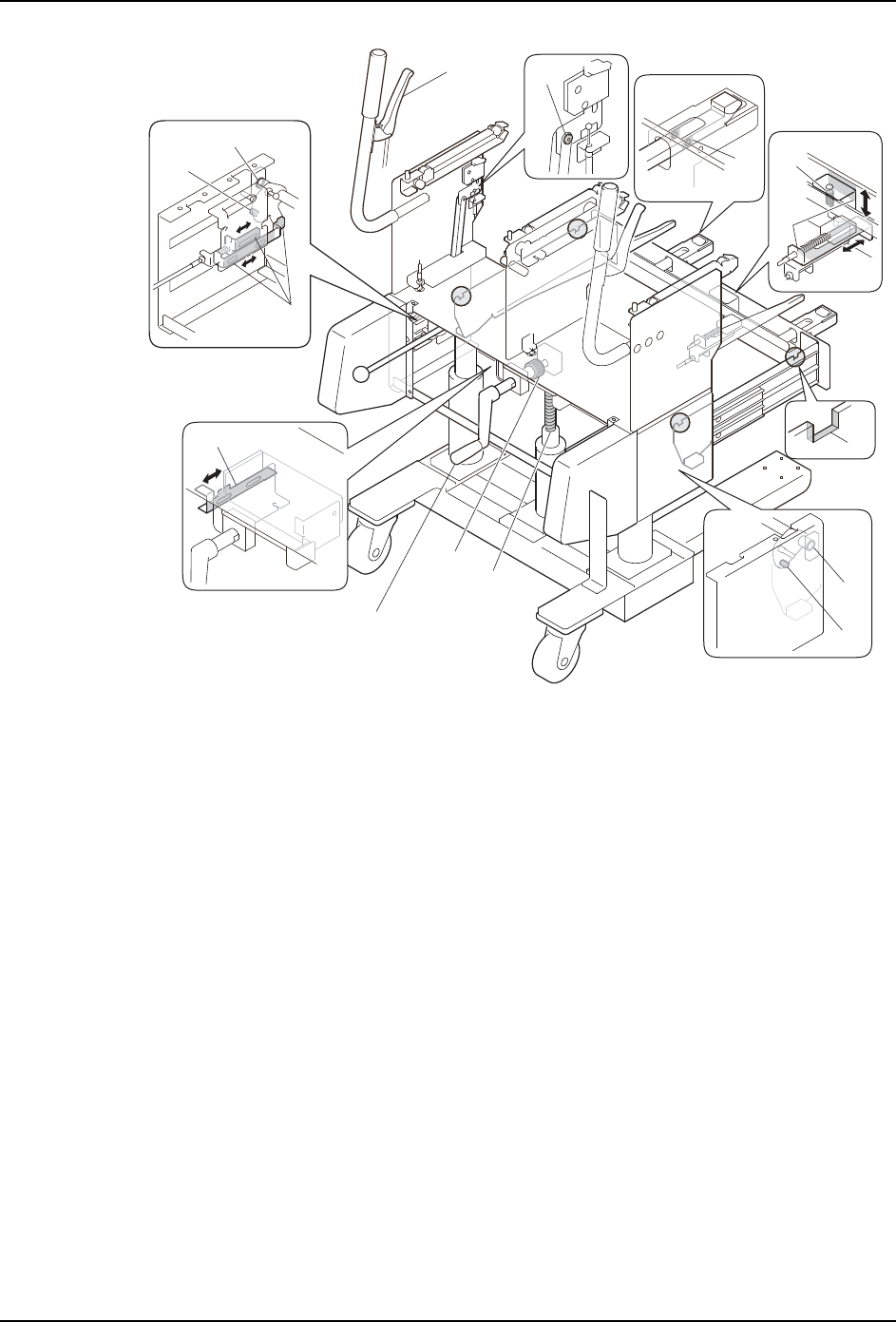

对应料斗型料盘托架的 PCU
1. 请用干净的布擦去加油地方的污垢。
2. 请取 0.3cc 的 Daphne Exponex No.2 到毛刷上。
3. 请给加油地方的滑动部涂敷润滑油。
·对 (2) 的上下驱动用螺丝的加油，请在转动高度调整用手柄使其上升的状态下涂
敷润滑油。
·对 (6)、(11)、(13) 的销和 (9) 的管子支点部的加油，请在滑动部的间隙周围涂
敷润滑油。
·对 (5)、(7)、(8) 的滑轨部件的滑动部的加油时，使滑轨部件动作，当滑动面不
能涂敷润滑油时，请在滑动部件外周部分涂敷润滑油。
4. 请移动加油地方，让润滑油适应。
5. 请用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油地方 加油量
(cc)
Daphne Exponex
No.2( 出光 )
(1) 前后滑轨部的漕 (4 处 ) 0.3
(2) 上下驱动用的螺丝 0.3
(3) 上下驱动用的齿轮 0.3
(4) 前侧的弹簧 0.3
(5) 前侧的滑轨部件的滑动部 (2 处 ) 0.3
(6) 滑轨部的支点销 (2 处 ) 0.3
(7) 中央下部滑轨部件的滑动部 0.3
(8) 左侧下部的滑轨部件的滑动部 (3 处 ) 0.3
(9) 左右侧面下部的管子支点部 0.3
(10) 左右侧面下部的滑轨锁定用销外周 (2 处 ) 0.3
(11) 上部的销的滑动部
(M3-2 用左右和中央的 4 处，M6-2 用左右的 2 处
0.3
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
308 NXT 机械手册
01MEC-0968S
ᨛᶘ
ᷛޚ᭭キᠬᶊ
ᇍᑨPCU
(1)
(2)
(3)
(5)
(4)
(6)
(11)
(7)
(8)
(9)
(10)
(9)
(10)
ᶘ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 7. 消耗品的更换
NXT 机械手册 309
7. 消耗品的更换
7.1 主搬运轨道传送带
7.1.1 更换时期
电路板搬运异常时。
7.1.2 更换方法
请同时更换基准侧、从属侧的搬运轨道传送带。
备注 )在此，记述了 M6(S) 模组的双搬运轨道的更换方法。对于 M3(S) 模组，单搬运轨道的
搬运轨道传送带的更换方法也同样。

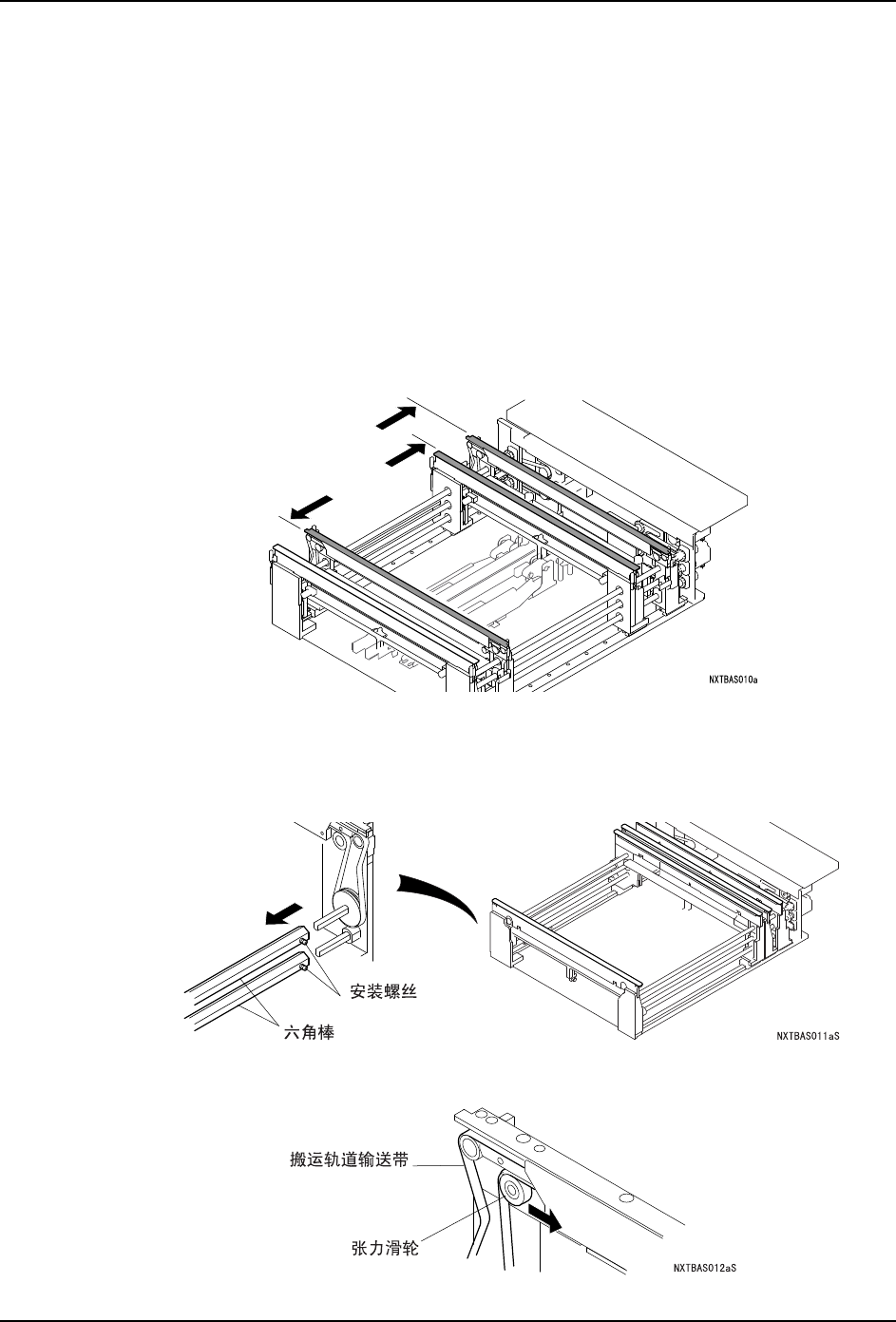

1. 请将轨道移动到便于更换传送带的位置。
2. 请拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
3. 将主电源开关 OFF。
4. 拧松六角连杆的安装螺丝。错开六角棒， 腾出使传送带通过的空间。
5. 拧松张力滑轮，使传送带放松。
fPAsb6Qk
