8. 部件的更换 QD029-27 454 NXT 机械手册 4. 请拆除下图所示的侧盖板 ( 右侧 ) 的固定螺丝 (3 处 )。 5. 请拆除固定螺丝 (8 个 )、侧盖板 ( 右侧 )。 备注 )不需要取下进口盖板 ( 图中暗部 )。 01MEC-0471 01MEC-047 2 fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 8. 部件的更换
NXT 机械手册 453
侧盖板(右侧)
1. 请取下后盖板。
2. 如果料斗型料带托架安装在侧盖板 ( 右侧 ) 上，请取下料斗型料带托架。
3. 请拆除单元后面的侧盖板 ( 右侧 ) 的固定螺丝 (4 个 )。
ৢⲪᵓ
01MEC-0463S
᭭᭫ൟ᭭ᏺᠬᶊ
01MEC-0469S
01MEC-0470S
⌟Ⲫᵓ㧔েջ㧕
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
8. 部件的更换 QD029-27
454 NXT 机械手册
4. 请拆除下图所示的侧盖板 ( 右侧 ) 的固定螺丝 (3 处 )。
5. 请拆除固定螺丝 (8 个 )、侧盖板 ( 右侧 )。
备注 )不需要取下进口盖板 ( 图中暗部 )。
01MEC-0471
01MEC-0472
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 8. 部件的更换
NXT 机械手册 455

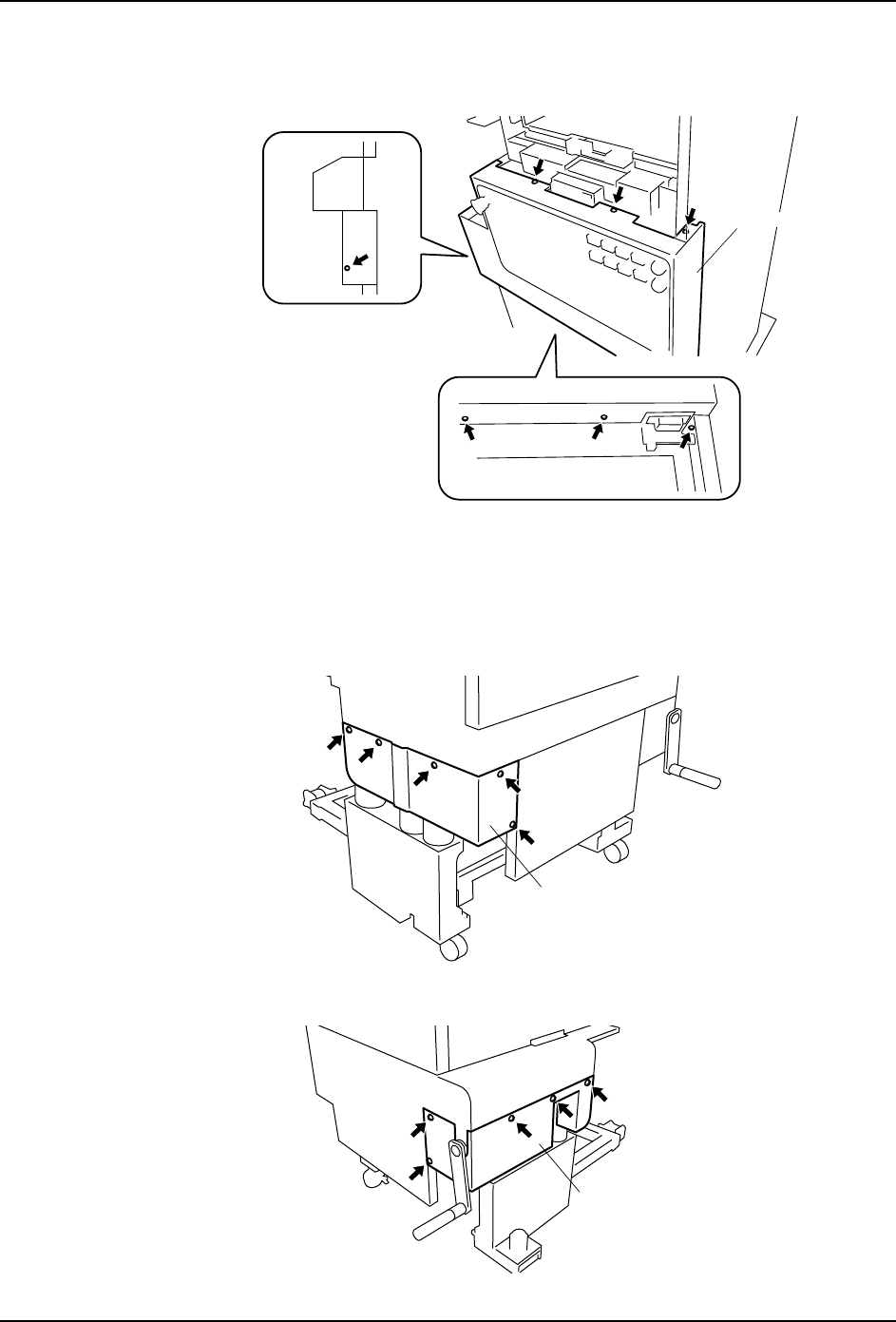

前盖板
1. 请从前盖板的上下及左侧面拆除固定螺丝。
2. 请拉前盖板到面前。
3. 请拆除各种导线接插头。
低盖板
1. 请取下低盖板 ( 左侧 )。
2. 请取下低盖板 ( 右侧 )。
ࠡⲪᵓ
01MEC-0478S
ԢⲪᵓᎺջ
01MEC-0465S
ԢⲪᵓ㧔েջ㧕
01MEC-0474S
