7. 消耗品的更换 QD029-27 354 NXT 机械手册 7.13 冷却风扇 7.13.1 模组用风扇 1. 将主电源开关 OFF，切断机器的电源。 2. 拧下螺丝 (4 根 )，卸下模组背面的盖板。 3. 拧下螺丝 (2 根 )，将冷却风扇的安装支架从模组背面卸下。 4. 拆下插座后与风扇一起从模组中取出，拧下螺丝 (2 根 )，将冷却风扇从支架中取出进行更换。警告更换作业请必须在切断电源后进行。 fPAsb6…

QD029-27 7. 消耗品的更换

NXT 机械手册 353

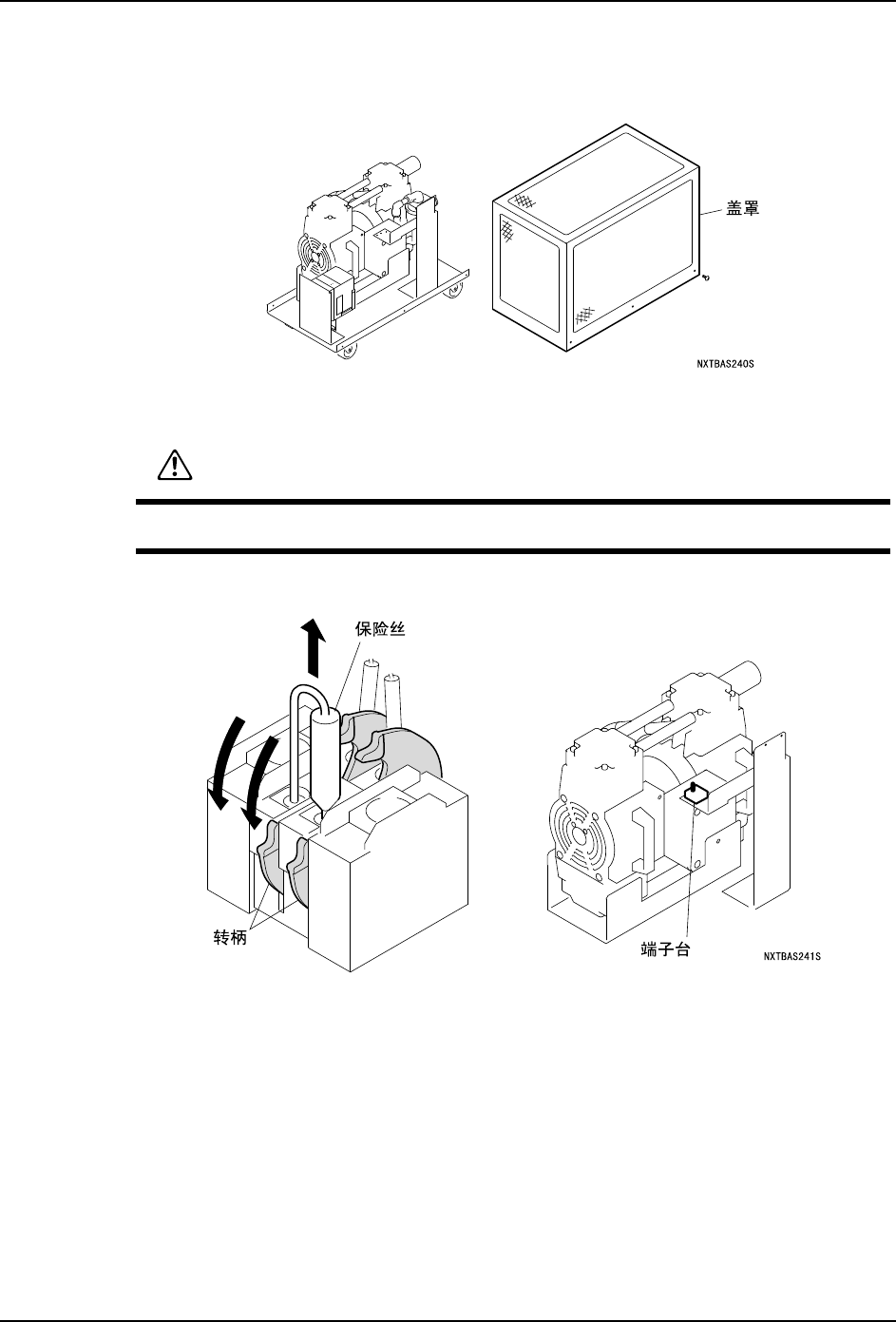

7.12.3 增加的真空泵箱

1. 拆下盖板。

2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。

3. 请同时按下接头台的固定保险丝用的 2 个手柄。在此状态下拔下保险丝。

4. 安装时也请在同时按下 2 个手柄的状态下将保险丝安装到接头台上。返回手柄后保险丝

被固定。

注意

在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

7. 消耗品的更换 QD029-27

354 NXT 机械手册

7.13 冷却风扇

7.13.1 模组用风扇

1. 将主电源开关 OFF，切断机器的电源。

2. 拧下螺丝 (4 根 )，卸下模组背面的盖板。

3. 拧下螺丝 (2 根 )，将冷却风扇的安装支架从模组背面卸下。

4. 拆下插座后与风扇一起从模组中取出，拧下螺丝 (2 根 )，将冷却风扇从支架中取出进行

更换。

警告

更换作业请必须在切断电源后进行。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 7. 消耗品的更换

NXT 机械手册 355

7.13.2 基座用风扇

1. 将主电源开关 OFF，切断机器的电源。

2. 拧下螺丝 (4 根 )，卸下模组背面的盖板。

3. 拆下插座后将风扇与盖板一起从机座中卸下，拧下螺丝 (4 根 )，将风扇从盖板中取出进

行更换。

警告

更换作业请必须在切断电源后进行。
