QD029-27 5. 基本操作 NXT 机械手册 127 5.7 料盘单元 -LTC 的拆除 / 安装 5.7.1 准备 在安装料盘单元 -LTC 之前，有必要从模组拆除和安装与 料带元件相关的单元、变更元件相 机的位置。 1. 卸下废料带箱。 2. 请拆除料站托架，详细的拆除方法请参考 " 5.4 料站托架的拆除 / 安装 "。 3. 请 拉出模组。 （参考 " 5.1 模组的拉出 / 插入 "…
5. 基本操作 QD029-27
126 NXT 机械手册
8. 请安装废料带处理单元 ( 下侧 )。（参考 " 8.4 废料带处理单元的更换 "。）
9. 请安装废料带处理单元 ( 上侧 )。
10.请安装供料器的安装部的盖板。
11.将模组返还到原来的位置后会自动地锁定。
12.请取出基座的废料带处理箱 （基座侧），放入废料带箱。
໘⧚ㆅϟջ
ᅮԡ㶎ϱ
0(&6
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 5. 基本操作
NXT 机械手册 127
5.7 料盘单元 -LTC 的拆除 / 安装
5.7.1 准备
在安装料盘单元 -LTC 之前，有必要从模组拆除和安装与料带元件相关的单元、变更元件相
机的位置。

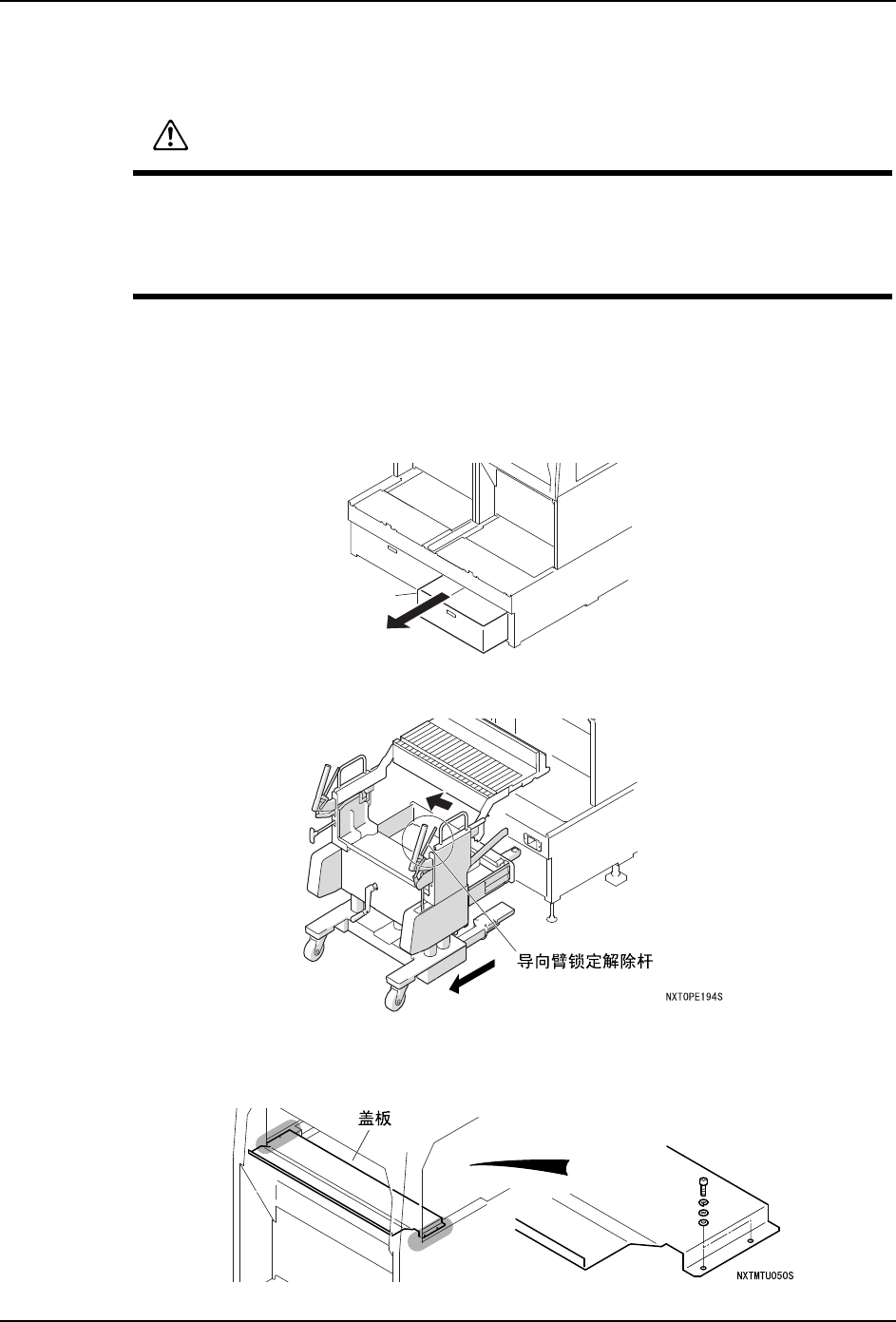

1. 卸下废料带箱。
2. 请拆除料站托架，详细的拆除方法请参考 " 5.4 料站托架的拆除 / 安装 "。
3. 请拉出模组。（参考 " 5.1 模组的拉出 / 插入 "。）
4. 请拆除供料器安装部的盖板。
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -LTC，对模组进行料盘单元的安装 /
卸下。有可能使元件偏离，从料盘中跳出。
料盘单元 -LTC 在向模组安装 / 卸下时，请不要给与冲击小心地进行。因为有可能使机
器受到损伤。
1;70786
ᑳ᭭ᏺㆅ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
5. 基本操作 QD029-27
128 NXT 机械手册

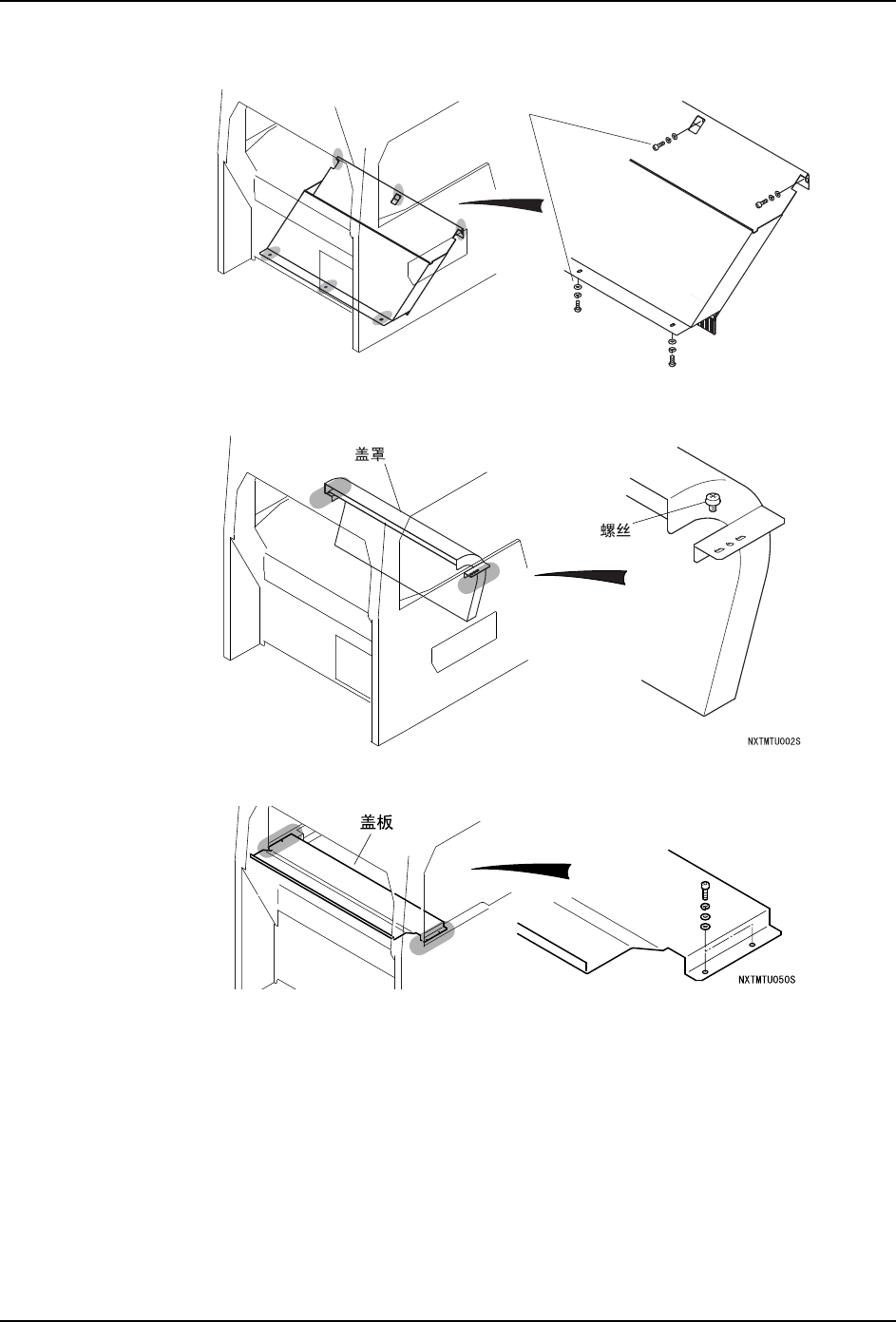

5. 请拆下定位螺丝，卸下废料带处理箱 （上侧）。
6. 拆除废料带处理单元。（参考 " 8.4 废料带处理单元的更换 "。）
7. 拆除定位螺丝，废料带处理箱 ( 下侧 )。
8. 安装对应于料盘 -LTC 的吸嘴平台。
໘⧚ㆅϟջ
ᅮԡ㶎ϱ
0(&6
01MEC-0881S
䕧䗕ῑϟջ
ᅮԡ㶎ϱ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
