QD029-27 8. 部件的更换 NXT 机械手册 385 6 . 用扳手拧松螺栓( 4根)并取下。小心地拆下灯具。注意 )安装的时候，请注意在螺柱上不要被导线咬住，有可能发生短路。 7. 用扳手拧松固定在相机单元上的螺栓 ( 4根)并取下。 01MEC-0201Sa fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 17:08 JST by 3MWW327…

8. 部件的更换 QD029-27

384 NXT 机械手册

4. 用螺丝刀将固定盖罩的螺丝（4 根）松开后拆下。

5. 取下导线插头 (2 个 )。

1;7%$66E

㒓ᗻ偀䖒䕈

㒓ᗻ偀䖒㒓೜䚼ߚ

ֱᡸ༫

06῵㒘

㒓ᗻᷛሎ

;䕈啓䕂Ⲫ㔽

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 8. 部件的更换

NXT 机械手册 385

6. 用扳手拧松螺栓(4根)并取下。小心地拆下灯具。

注意 )安装的时候，请注意在螺柱上不要被导线咬住，有可能发生短路。

7. 用扳手拧松固定在相机单元上的螺栓 (4根)并取下。

01MEC-0201Sa

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

8. 部件的更换 QD029-27

386 NXT 机械手册

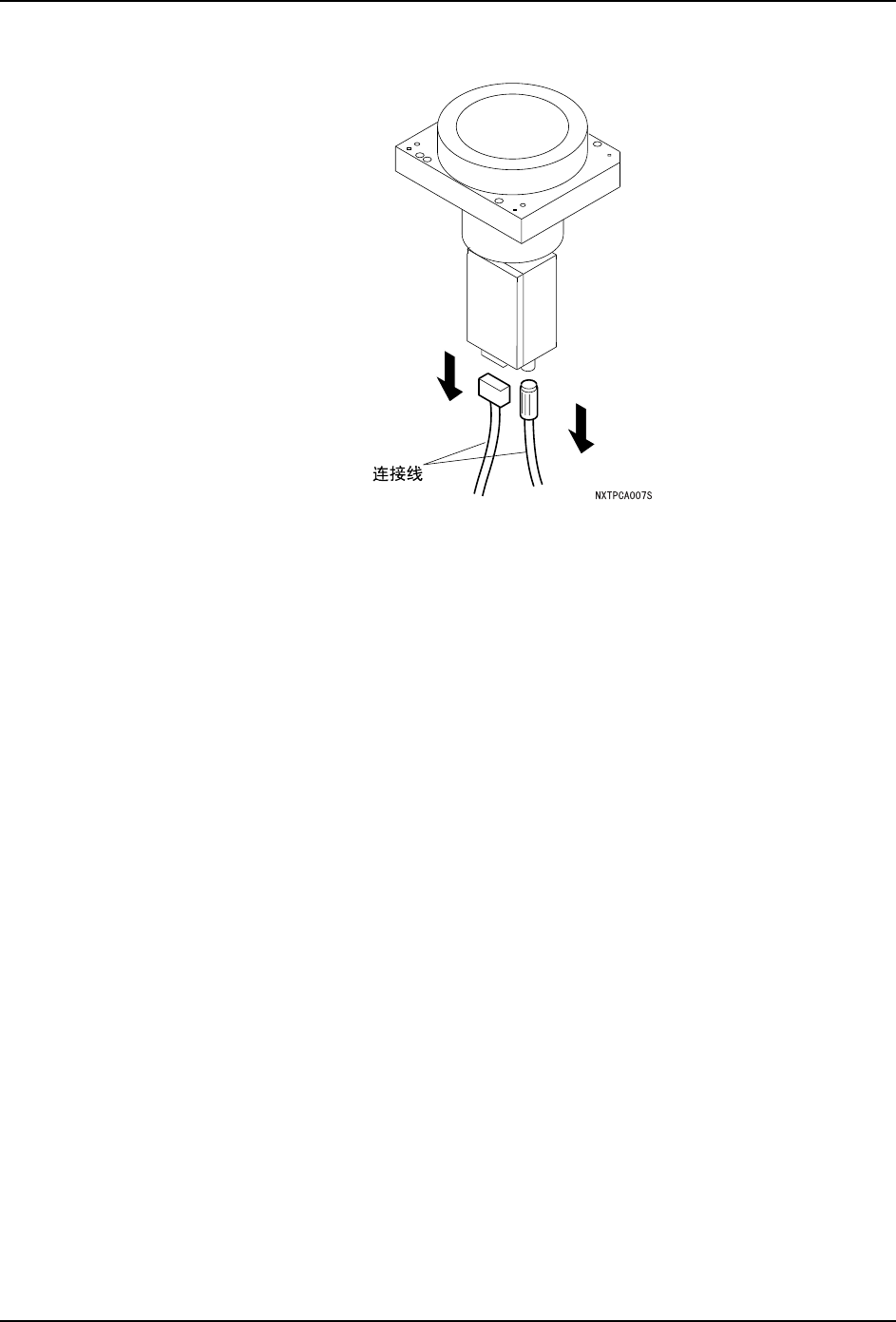

8. 从相机后部拆下连接线插头 (2 个 )。

9. 按照与取下时相反的顺序安装新的单元。

10.将主电源开关 ON 后接通模组的电源。

11.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
