QD029-27 5. 基本操作 NXT 机械手册 175 13.请按下 START 按键。 14.显示出拆除料盘单 元 -L/LT 的向导，在 此按下 CANCEL 按键。 15.请按下 START 按键， 通道 2 向前移动。 16.移动结束后，请按 下 OK 按键。 17.请拆下料盘单元 -L /LT。拆除结束后 ，在操作画面上显示 出拉出模组的向导。 18.请拉出模组。 a. 请确认模组前侧是否有障碍物后按下 OK 键。 锁定松…
5. 基本操作 QD029-27
174 NXT 机械手册
7. 请拉出模组。
a. 请确认模组前侧是否有障碍物后按下 OK 键。锁定松开，模组自动地向前方移动一些。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地向己方拉出。

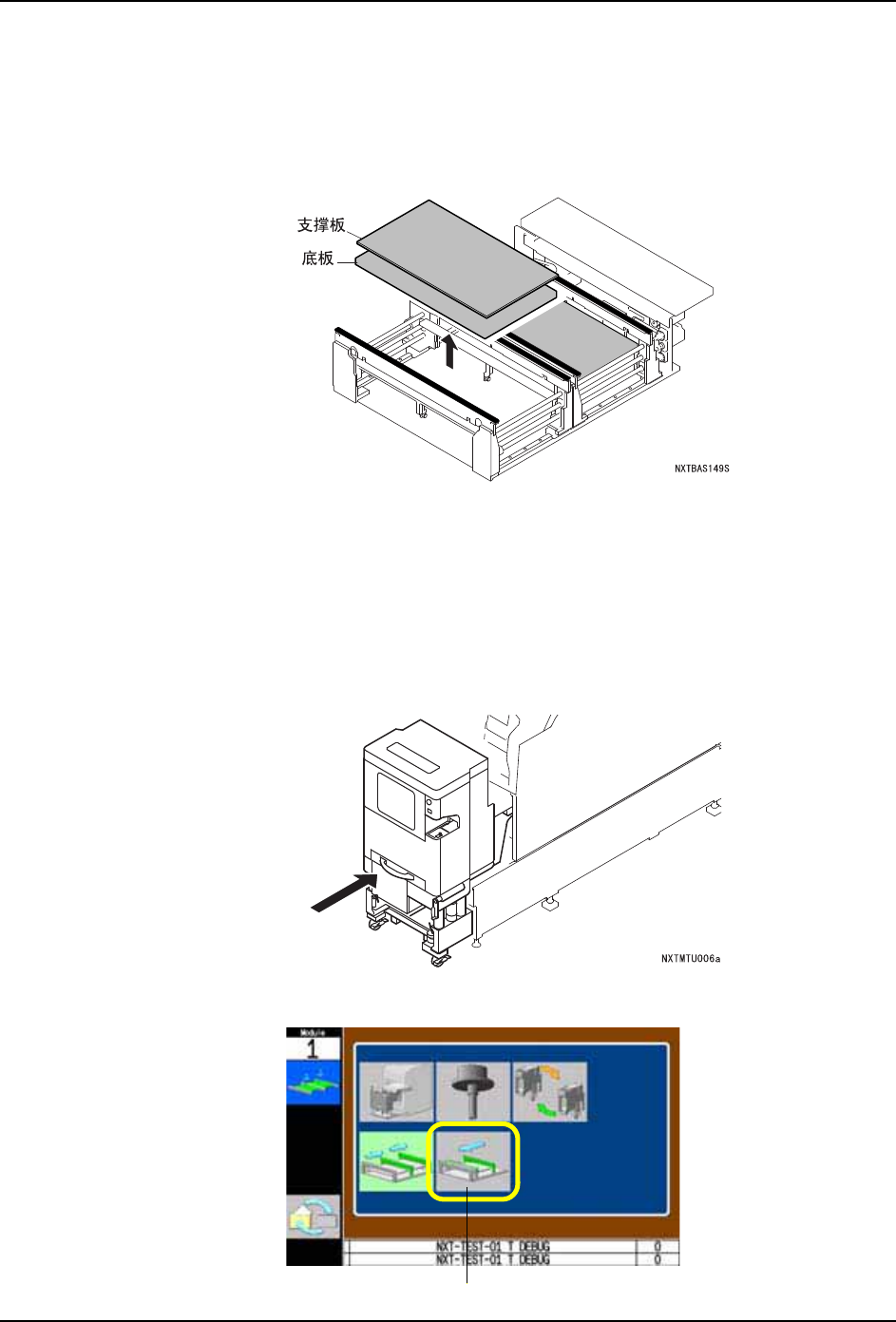

8. 在操作面板上显示出拆下支撑板的向导。请拆下通道 1 侧的支撑板。请按下 OK 按键。
9. 操作面板处于 START 等待，在此请按下 CANCEL 按键。
10.请插入模组。
a. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
b. 模组自动地被拉入后锁定。没有被锁定时，请稍微拉回一些模组后重新压入。
11.请安装料盘单元 -L/LT。安装方法请参考 " 5.5 料盘单元 -L 的拆除 / 安装 "" 5.6 料盘
单元 -LT 的拆除 / 安装 "。
12.请支撑板向前移动一些，选择更换指令。
6<66
ᬃᩥᵓࠡ䴴
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 5. 基本操作
NXT 机械手册 175
13.请按下 START 按键。
14.显示出拆除料盘单元 -L/LT 的向导，在此按下 CANCEL 按键。
15.请按下 START 按键，通道 2 向前移动。
16.移动结束后，请按下 OK 按键。
17.请拆下料盘单元 -L/LT。拆除结束后，在操作画面上显示出拉出模组的向导。
18.请拉出模组。
a. 请确认模组前侧是否有障碍物后按下 OK 键。锁定松开，模组自动地向前方移动一些。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地向己方拉出。
19.在操作画面上显示出拆下支撑板的向导。请拆下通道 2 侧的支撑板，按下 OK 按键。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
5. 基本操作 QD029-27
176 NXT 机械手册
20.请插入模组。
a. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
b. 模组自动地被拉入后锁定。没有被锁定时，请稍微拉回一些模组后重新压入。
21.请安装料盘单元 -L/LT。安装方法请参考 " 5.5 料盘单元 -L 的拆除 / 安装 "" 5.6 料盘
单元 -LT 的拆除 / 安装 "。
22.按下 MANUAL 按键。脱离手动模式。
23.指定电路板的最大宽度。
a. 请启动附加软件。
b. 从 「前台监视器」画面选择作为对象的机器的名字。
c. 请直接输入用户 ID 或者从选择框进行指定。
d. 请正确地输入密码，单击 「注册」。
e. 请从菜单选择 「机器功能设定」。显示出设定画面。
f. 请从下拉式菜单中选择 「电路板搬运设定」。
g. 请变更 「指定电路板最大宽度」的指定。
h. 请单击 「传送给机器」。
i. 设定内容向机器传输后，请单击 「关闭」。
j. 因为在变更最大宽度的指定时 Job 被消除，在 NXT 的操作画面上显示为错误。请按下
READY ON 按键。
24.请从 Fuji Flexa 传输单通道生产用的 Job。关于传输方法，请参考 NXT 编程手册。
25.以手动模式选择更换单元示意图，按下 OK 按键。
26.请选择更换支撑板指令。
6<66
ᤶᬃᩥᵓ
