QD029-27 9. 测定和调整

NXT 机械手册 477

最终修正表

显示出按吸嘴头的贴装角度的手动最终修正值（X, Y, Q）。红色所显示的数值表示在公差

范围以外。

输出补正值文件

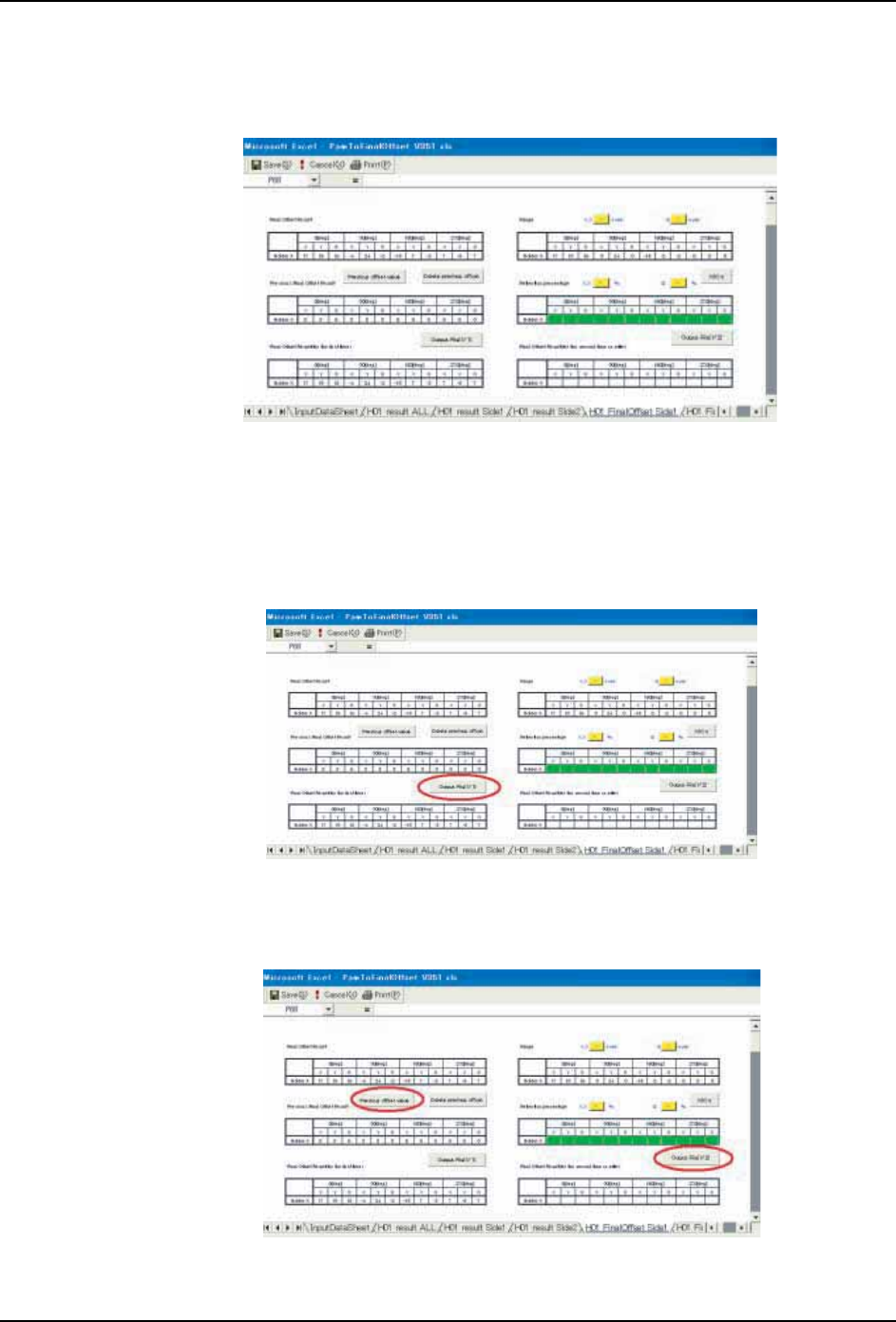

1. 从最终修正表输出补正值文件。根据测定或者输出的条件方法有所不同。

a. 开始以 PAM 执行的时候

·请执行「全部输出文件」。

b. 执行 2 次以上 PAM 的模组的时候

·请执行「读取上次的补正值」- 「一半输出文件」。

NXTOPE244E

NXTOPE245E

NXTOPE246E

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

9. 测定和调整 QD029-27

478 NXT 机械手册

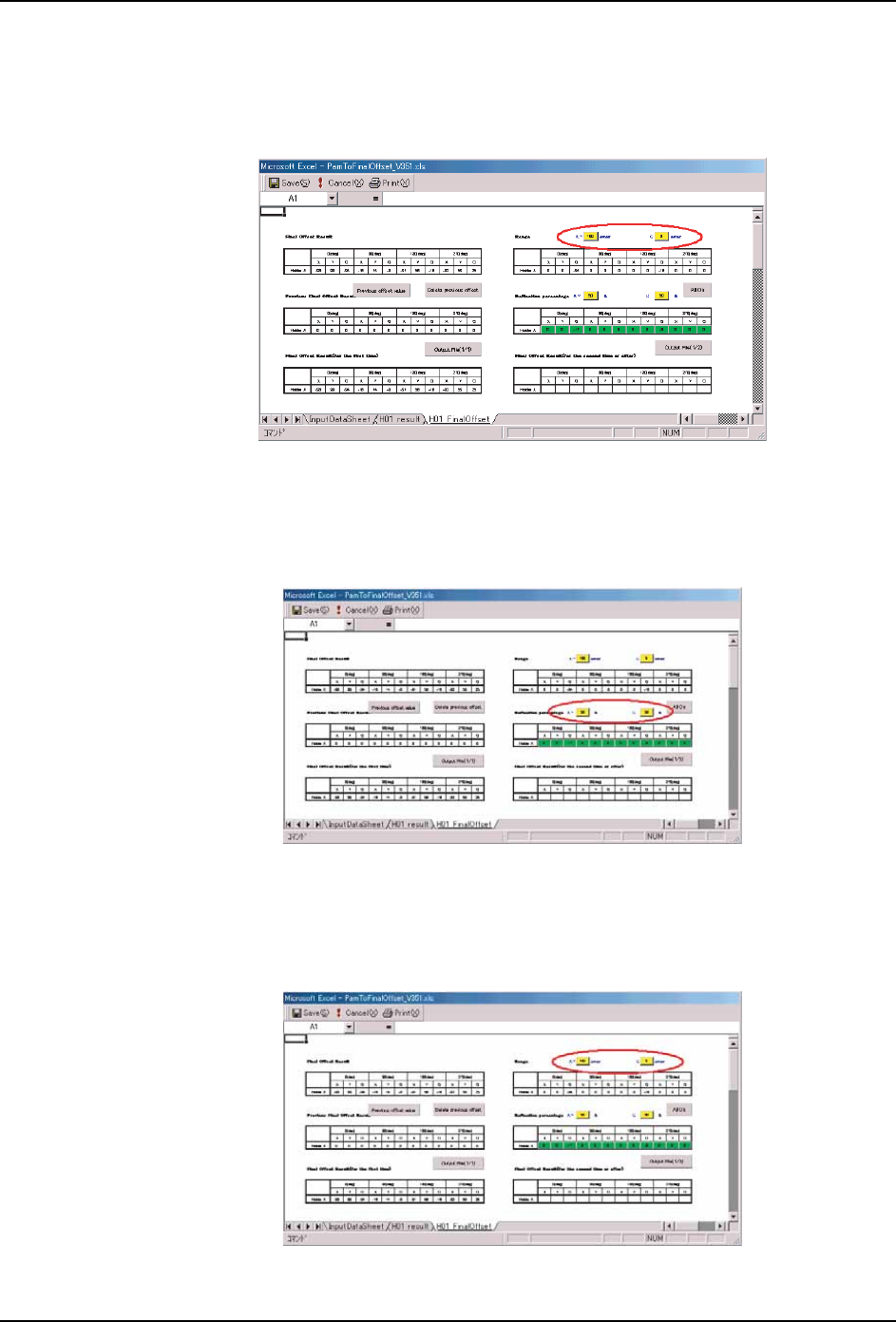

c. 在 2 次以后的 PAM 上并且仅仅是超过特定的值的东西时要变更手动修正值的时候。

·请按下各自的「补正范围」按键，输入希望的数值。

·请执行「一半输出文件」。

d. 在2次以后的PAM上并且要反映将测定结果的一部分反映到上次的测定结果中的时候。

·请按下各自的「补正范围」按键，输入希望的数值。

·请执行「一半输出文件」。

e. 在 2 次以后的 PAM 上并且仅仅是特定的地方要变更手动修正值的时候。

·请将要变更的地方的反转按钮设定为「OFF」（绿色）。

·请执行「一半输出文件」。

NXTOPE247

NXTOPE248

NXTOPE247

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 9. 测定和调整

NXT 机械手册 479

备注 )

1.要变更的地方很多时，将不变更的地方的按键设定为「ON」。

2.要变更的地方很少时，在按下「全部 ON」按键后，将要变更的地方的按键设定为

「OFF」（绿色）。

此外，要消除上次的补正值时，请选择「读取上次补正值」。

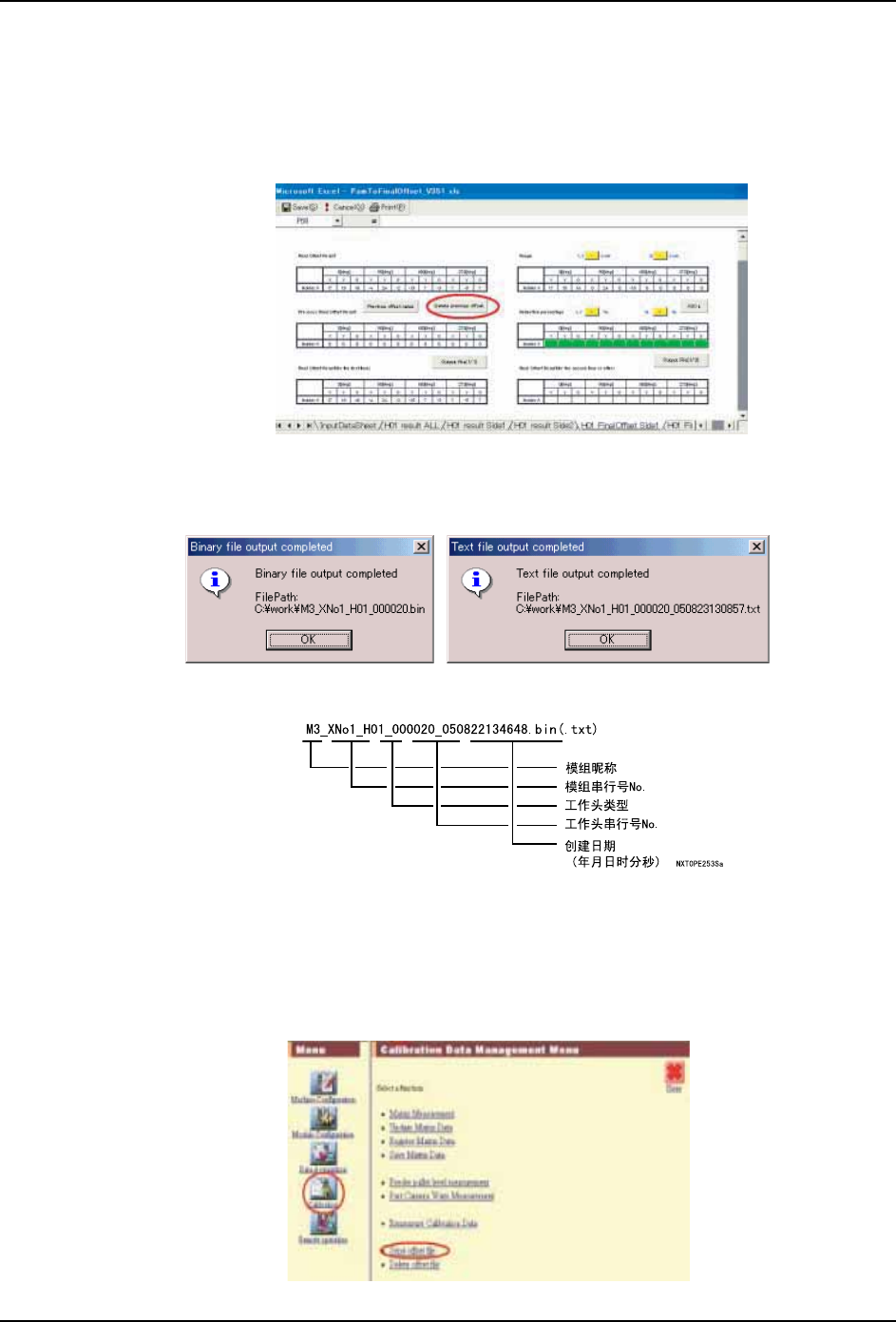

2. 执行「全部输出文件」或者「一半输出文件」后，完成 Binary 文件和 Text 文件。此

时，输出处的通道和文件名以对话框显示出来。请选择「OK」。

备注 )两个文件都按如下命名文件名。

3. 请用附加软件将 Binary 文件传送到机器上。

a. 在机器设定画面上，请选择送信处的模组。

b. 请从菜单中选择「固有值管理」。

c. 请选择「Offset 文件传送」。

NXTOPE251E



NXTOPE252E

NXTOPE254E
