6. 预防保养 QD029-27
266 NXT 机械手册

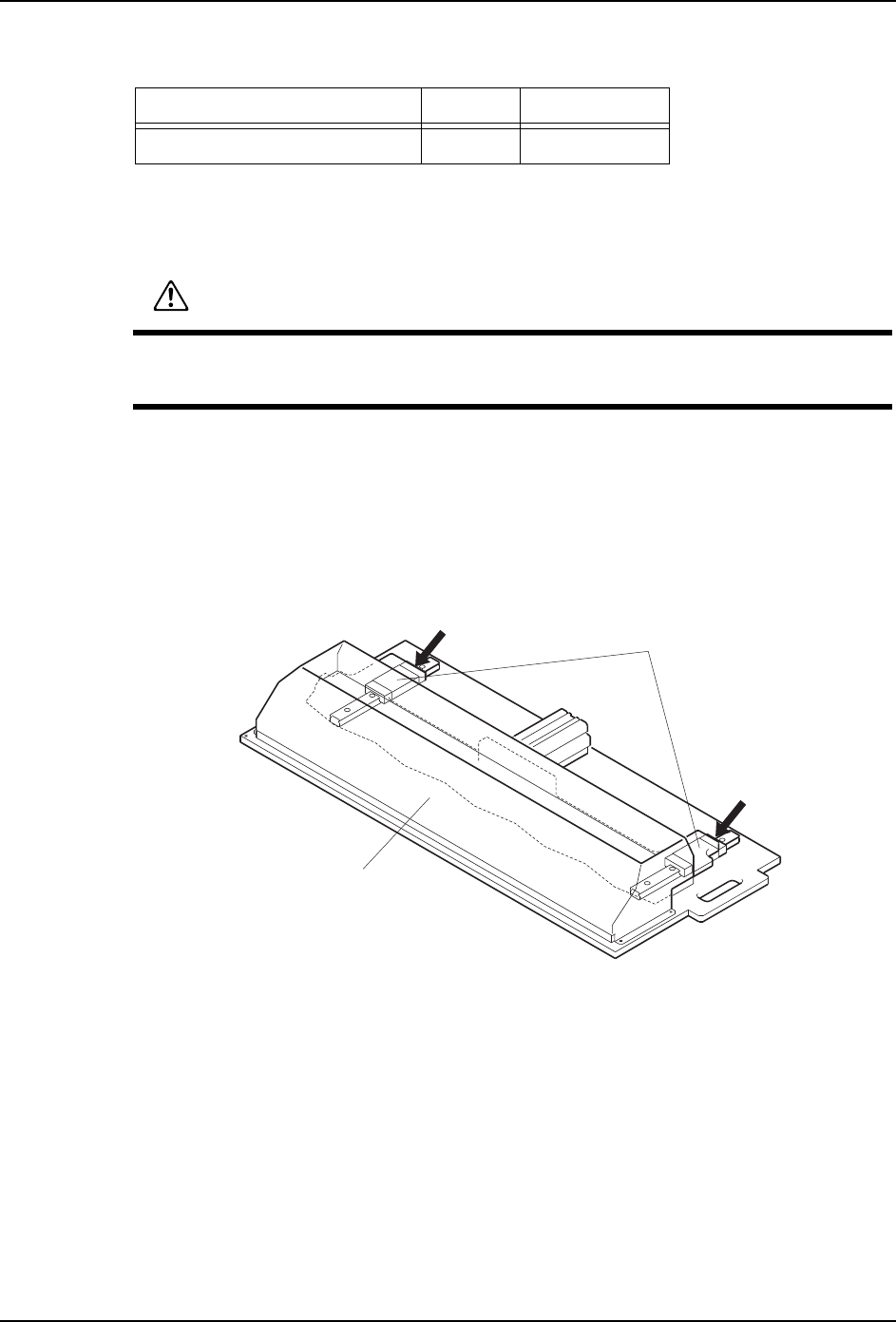

6.9.10 废料带处理单元的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 拆下废料带处理单元。( 详细请参考 " 8.4 废料带处理单元的更换 ")
2. 用清洁的布，擦去 LM 导轨的污垢。
3. 使用润滑油枪，对 LM 导块的油嘴各加 0.19cc 的 Daphne Exponex No.2 润滑油。
4. 用清洁的布，擦去渗出的多余的润滑油。
5. 用手动将 XS 轴单元进行 1 次全程往复，使润滑油循环。
6. 再次擦去从 LM 导轨渗出的多余的润滑油。
7. 将废料带处理单元返回到原来的位置。( 详细请参考 " 8.4 废料带处理单元的更换 ")
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) LM 导轨 0.19
警告
在进行废料带处理单元的操作时，请绝对不要将手指放入输送槽内。安装有锐利的刀
（刃），有可能是手指受伤。
01MEC-0410S
./ᇐഫ
䕧䗕ῑ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 6. 预防保养
NXT 机械手册 267

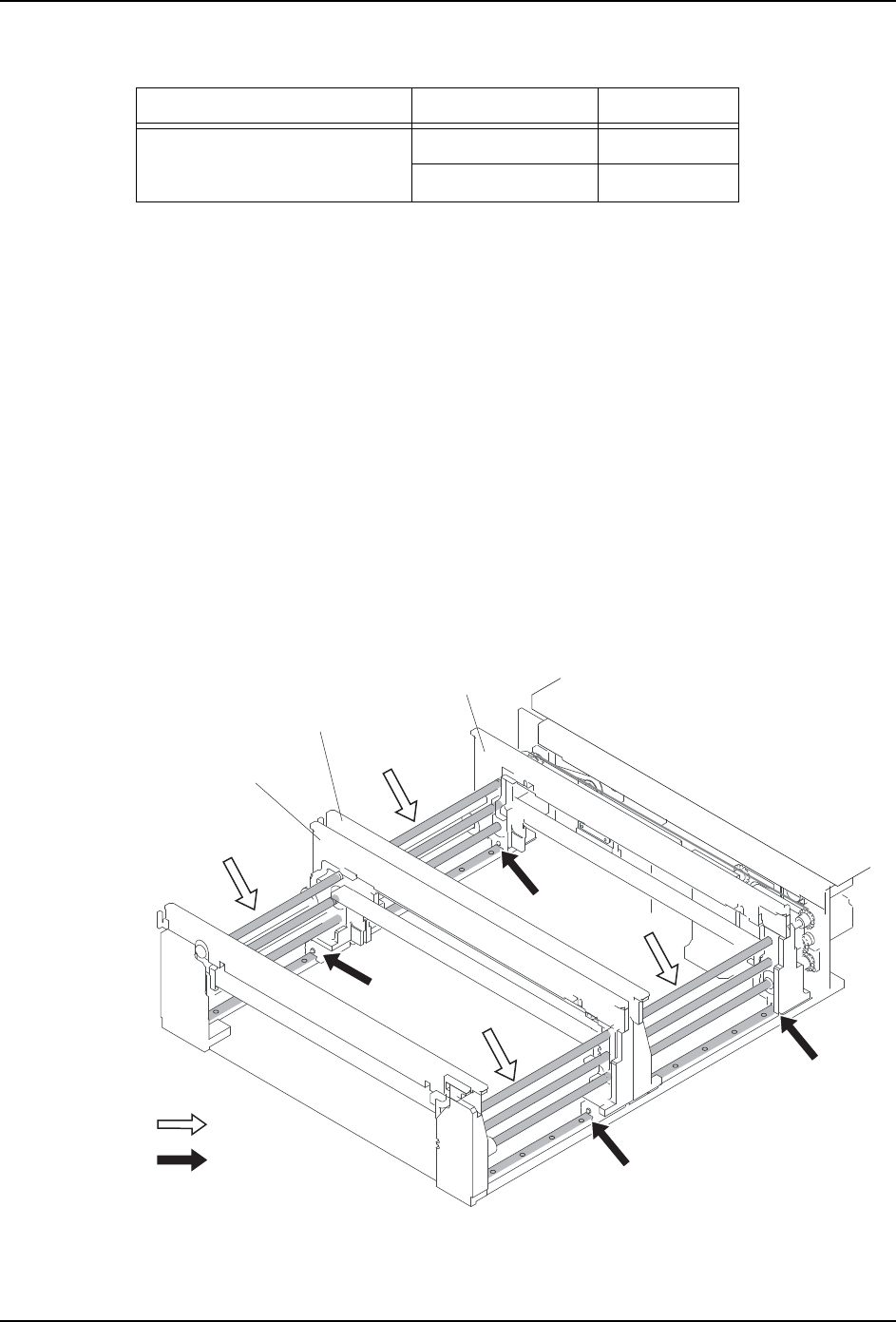

6.9.11 双搬运轨道的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
加油量是对于一根螺丝所必须的加油量。
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 请将主电源开关 OFF。
3. 拆除支撑板。（参考 " 5.10 支撑板的更换 "）
4. 用清洁的布，擦去调宽 LM 导轨和调宽滚珠丝杆的污垢。
5. 使用润滑油枪，对 LM 导块的油嘴各加 0.24cc 的 Daphne Exponex No.2 润滑油。
6. 取 3.75cc 的 Daphne Exponex No.2 到毛刷上。
7. 请用刷子在调宽用的滚珠丝杆 (2) 上均匀地涂敷润滑油。给所有的调宽用的滚珠丝杆加
油。
8. 用手动将滑动搬运轨道（轨道 1 被动，轨道 2 基准 · 从属轨道）进行 1 次全程往复，使
润滑油循环。
9. 用清洁的布，擦去从调宽滚珠丝杆 · 调宽 LM 导轨渗出的多余的润滑油。
10.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) (1) 调宽 LM 导轨 0.24
(2) 调宽滚珠丝杆 3.75
(1)
NXTBAS212Sa
(1)
(1)
(2)
(2)
(2)
(2)
(1)
䗮䘧Ңሲ䔼䘧
㭘㭘⍖ᭋ
⊼ܹࠄ⍺⒥⊍ఈ
䗮䘧ޚ䔼䘧
䗮䘧Ңሲ䔼䘧
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
268 NXT 机械手册

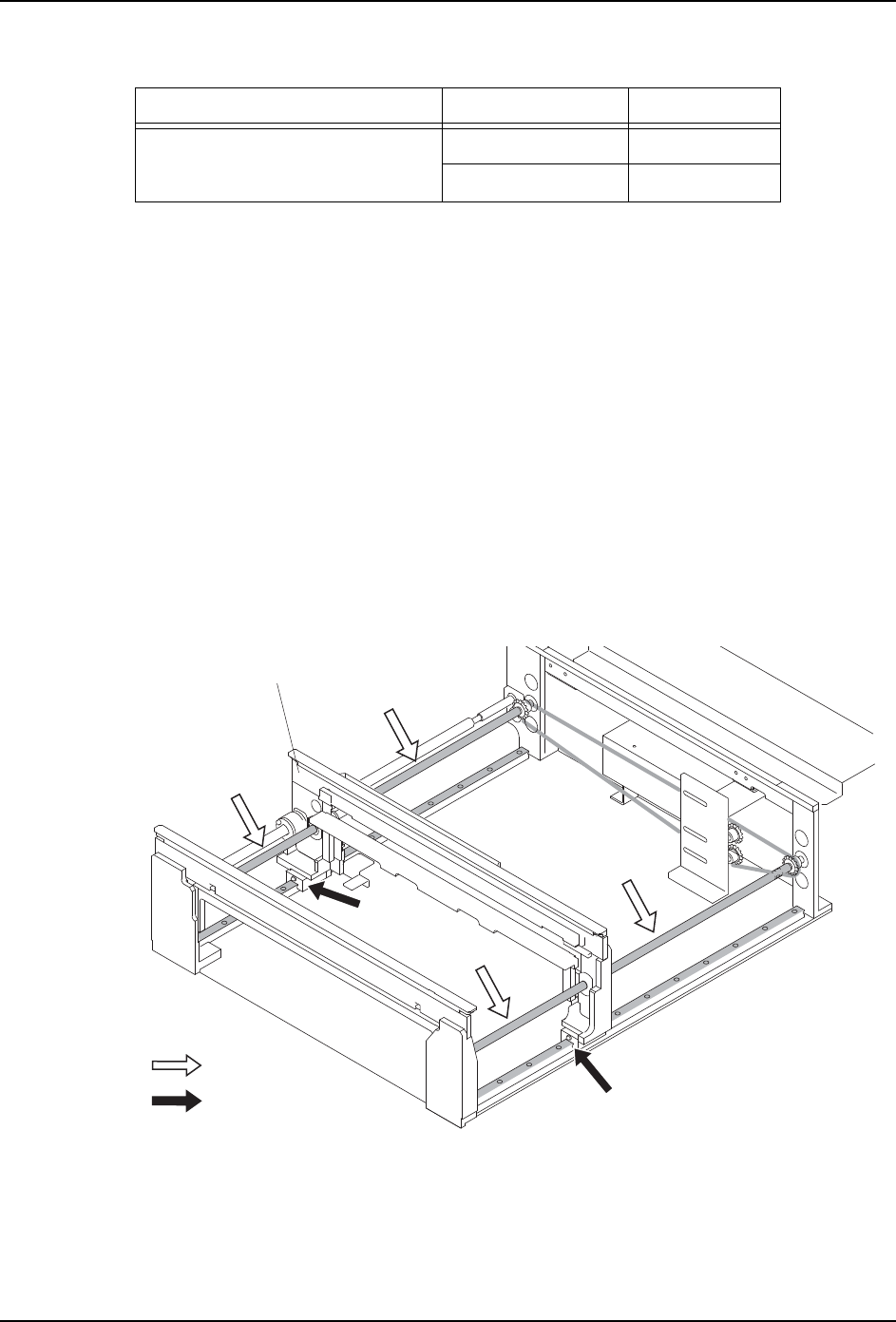

6.9.12 单搬运轨道的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
加油量是对于一根螺丝所必须的加油量。
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 请将主电源开关 OFF。
3. 拆除支撑板。（参考 " 5.10 支撑板的更换 "）
4. 用清洁的布，擦去调宽 LM 导轨和调宽滚珠丝杆的污垢。
5. 使用润滑油枪，对 LM 导块的油嘴 (1) 各加 0.24cc 的 Daphne Exponex No.2 润滑油。
6. 取 3.75cc 的 Daphne Exponex No.2 到毛刷上。
7. 请用刷子在调宽用的滚珠丝杆 (2) 上均匀地涂敷润滑油。给所有的调宽用的滚珠丝杆加
油。
8. 用手动将滑动搬运轨道 （从属轨道）进行 1 次全程往复，使润滑油循环。
9. 用清洁的布，擦去从调宽滚珠丝杆 · 调宽 LM 导轨渗出的多余的润滑油。
10.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) (1) 调宽 LM 导轨 0.24
(2) 调宽滚珠丝杆 3.75
NXTBAS213Sa
(1)
(1)
(2)
(2)
(2)
(2)
Ңሲ䔼䘧
㭘㭘⍖ᭋ
⊼ܹࠄ⍺⒥⊍ఈ
