NXT 机械手册 QD029-27S.pdf - 第318页
6. 预防保养 QD029-27 296 NXT 机械手册 6.10 不定期操作 6.10.1 料站托架与基座间的接插件的清扫 托架夹紧发生异常时 如果出现警告，请进行以下的清 扫。 1. 拆下料站托架。( 详细请参考 " 5.4 料站托架的拆除 / 安装 ") 2. 用吸尘器吸取残留在接插件 ( 料站托架侧与基座两侧 ) 的垃圾及灰尘。 6.10.2 废料带处理切刀的清扫 切刀动作不良时的操作 如果出现警告，请进行…
QD029-27 6. 预防保养
NXT 机械手册 295
〈TY 轴皮带张力 ( 驱动部位 )〉
1. 请测定皮带的张力。确认皮带中央的测定值是 363.0±20.0Hz。
2. 测定值超过上述的范围时请调整皮带张力。
请拧松马达的固定螺栓后，旋转调整螺栓进行调整。
ᅮ㶎ᷧ
䇗ᭈ㶎ᷧ
1;70786
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
296 NXT 机械手册
6.10 不定期操作
6.10.1 料站托架与基座间的接插件的清扫
托架夹紧发生异常时
如果出现警告，请进行以下的清扫。
1. 拆下料站托架。( 详细请参考 " 5.4 料站托架的拆除 / 安装 ")
2. 用吸尘器吸取残留在接插件 ( 料站托架侧与基座两侧 ) 的垃圾及灰尘。
6.10.2 废料带处理切刀的清扫
切刀动作不良时的操作
如果出现警告，请进行以下的清扫。
1. 拆下废料带处理单元。( 详细请参考 " 8.4 废料带处理单元的更换 ")
2. 用压缩空气从输送槽向废料带切刀吹气，除去残存的废料带及元件。
1;7'3/6E
ᦦӊ
կ᭭ᠬᶊ
᭭キᑻ
警告
不能将手指等放入废料带处理单元的开口部分。存在受伤的危险。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 6. 预防保养
NXT 机械手册 297

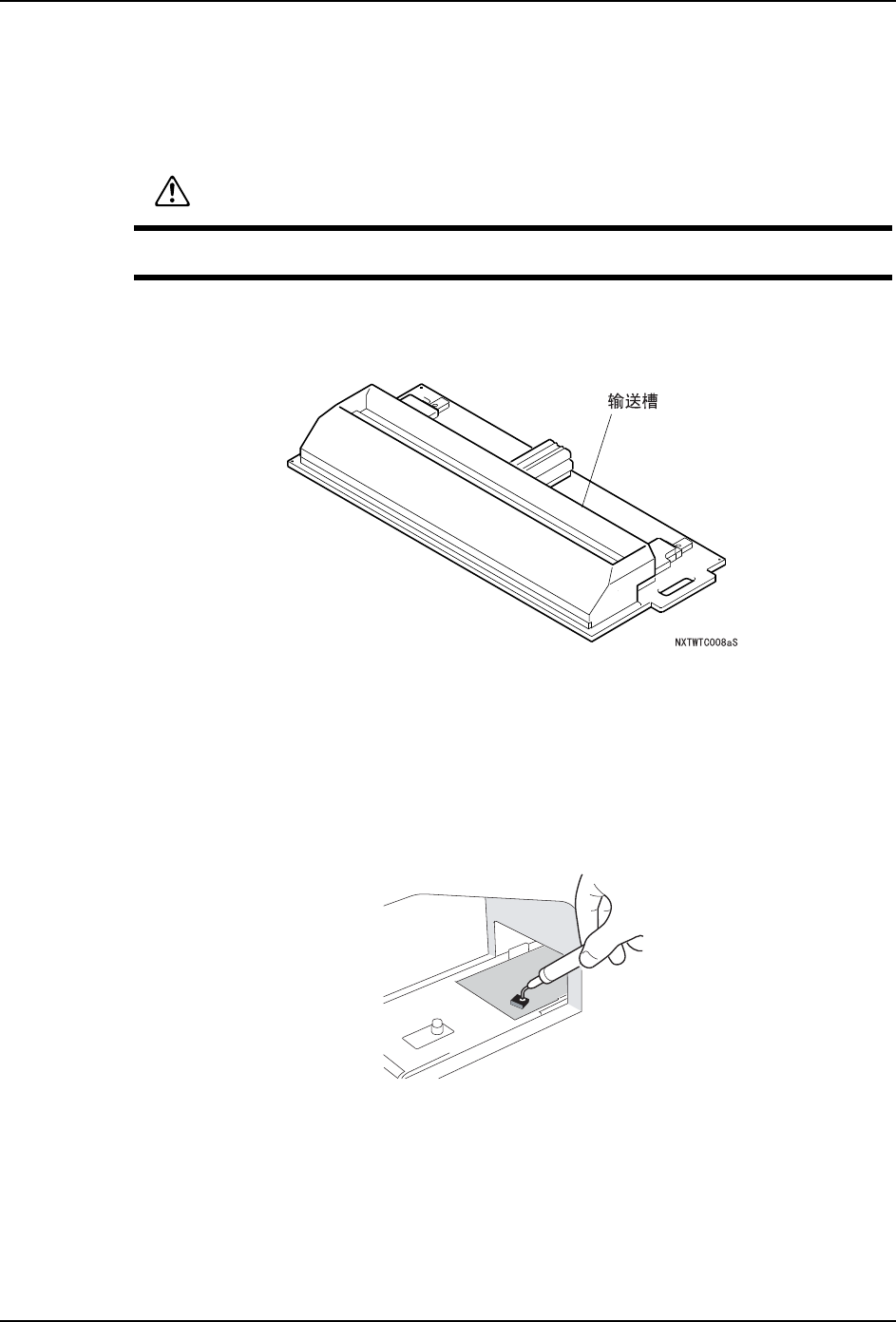

6.10.3 废料带处理输送槽的清扫
发生供料器的送料不良时的操作
请进行以下的清扫。
1. 拆下废料带处理单元。( 详细请参考 " 8.4 废料带处理单元的更换 ")
2. 使用压缩空气吹去附在输送槽内的残存废料带及元件。
6.10.4 不良元件搬运轨道上的元件回收（元件排出皮带、料盘单元 -L、料
盘单元 -L、料盘单元 -LT/LTC）
适时
不良元件的回收在自动运转中也可以进行。因为元件装满的原因而停止时，请回收元件后重
新运转。
1. 请使用真空吸笔套件，回收在搬运轨道上的不良元件。
警告
不能将手指等放入废料带处理单元的开口部分。存在受伤的危险。
1;7078
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
