QD029-27 8. 部件的更换 NXT 机械手册 461 2. 如果料斗型料带托架安装在侧盖板 ( 右侧 ) 上，请取下料斗型料带托架。 3. 请拆除单元后面的侧盖板 ( 右侧 ) 的固定螺丝 (4 个 )。 4. 请拆除下图所示的侧盖板 ( 右侧 ) 的固定螺丝 (3 处 )。 01MEC-0 9 03S ᭭᭫ൟ᭭ᏺᠬᶊ 01MEC-08 9 7S ջⲪᵓ 㧔 েջ 㧕 01MEC-08 9 8 fPAsb6Qk fPAsb6Qk…
8. 部件的更换 QD029-27
460 NXT 机械手册

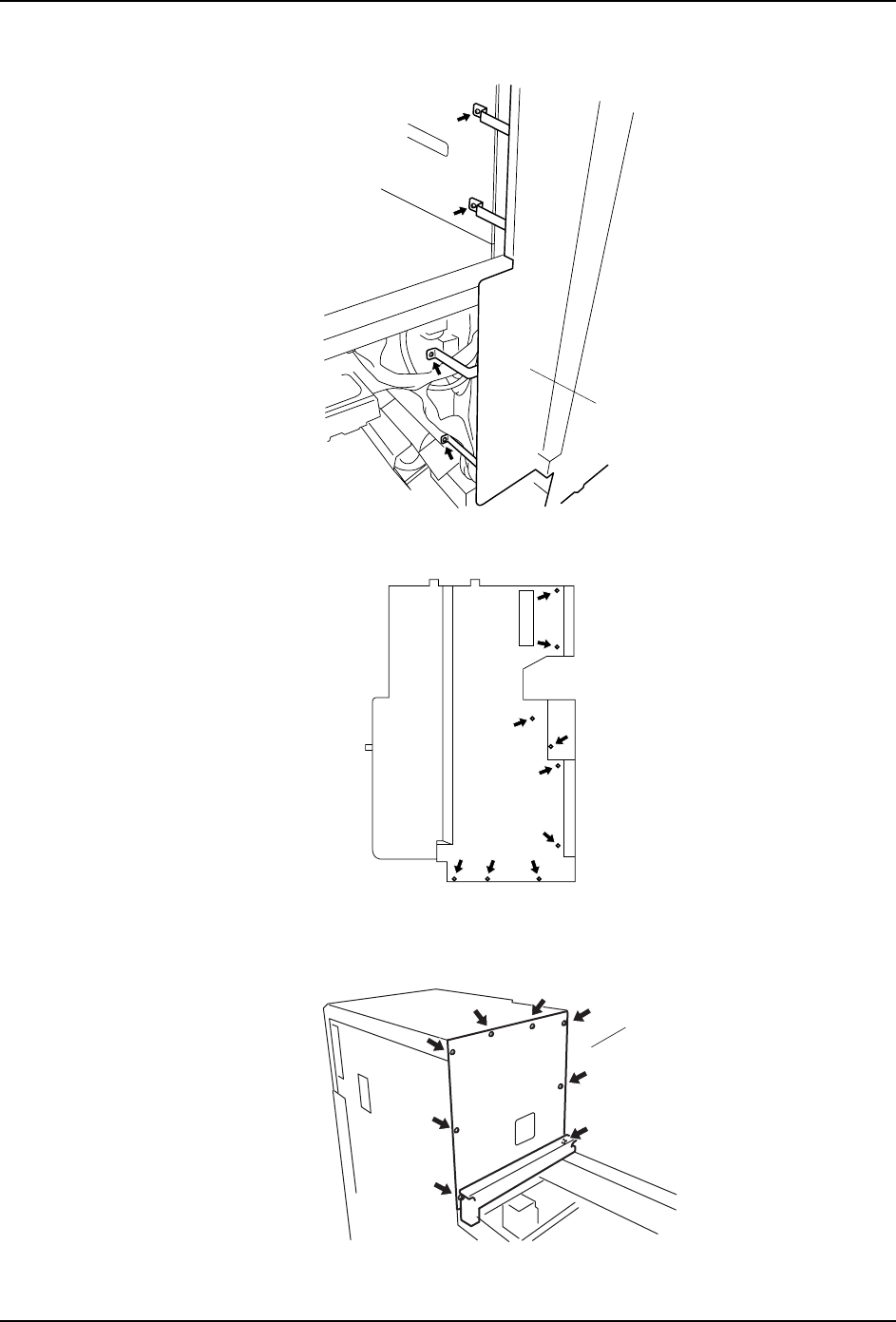

4. 请拆除单元后面的侧盖板 ( 左侧 ) 的固定螺丝 (4 个 )。
5. 请拆除固定螺丝 (9 个 )、侧盖板 ( 左侧 )。
侧盖板(右侧)
1. 请取下后盖板。
ջⲪᵓ㧔Ꮊջ㧕
01MEC-0467S
01MEC-0468
01MEC-0896S
ৢⲪᵓ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 8. 部件的更换
NXT 机械手册 461

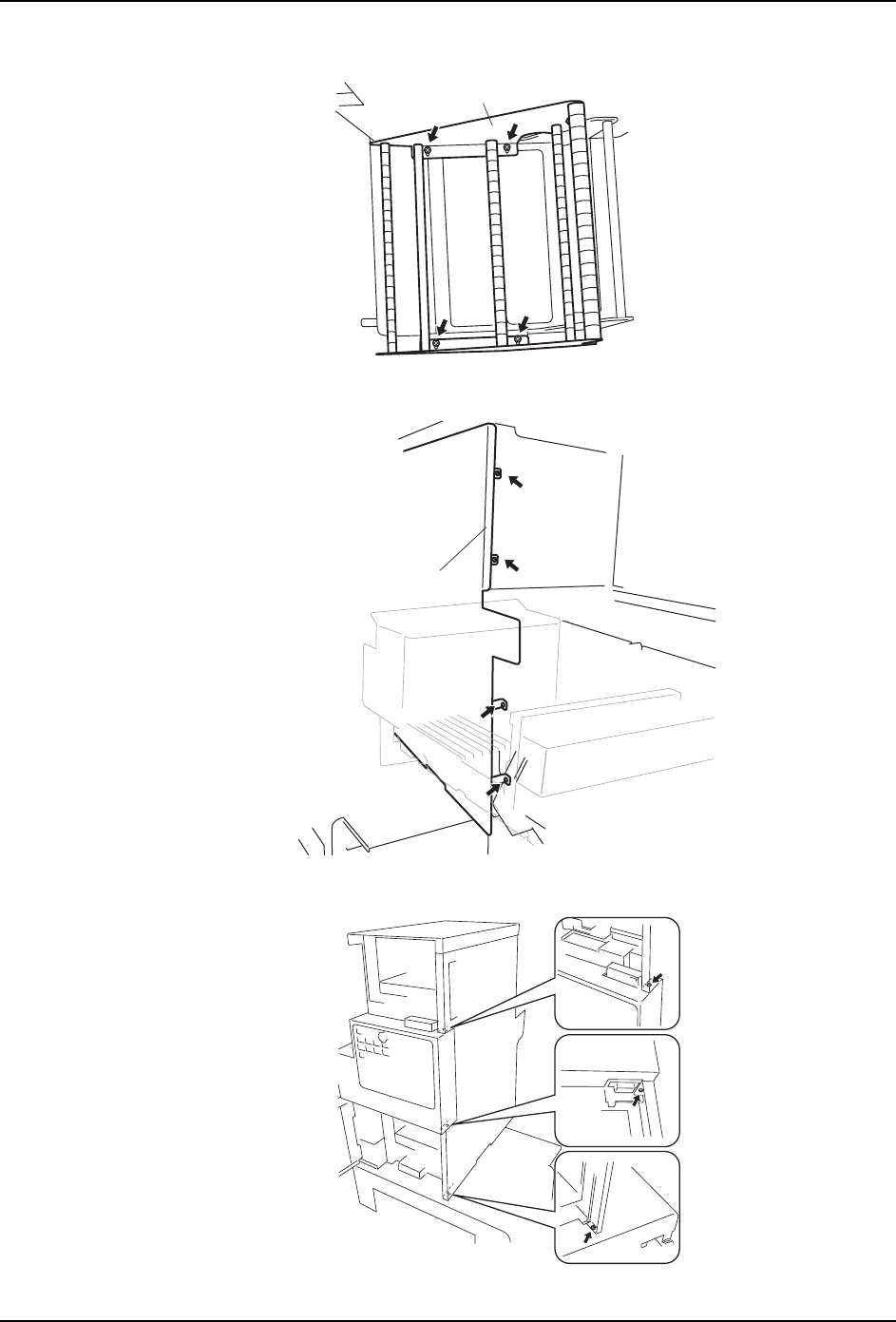

2. 如果料斗型料带托架安装在侧盖板 ( 右侧 ) 上，请取下料斗型料带托架。
3. 请拆除单元后面的侧盖板 ( 右侧 ) 的固定螺丝 (4 个 )。
4. 请拆除下图所示的侧盖板 ( 右侧 ) 的固定螺丝 (3 处 )。
01MEC-0903S
᭭᭫ൟ᭭ᏺᠬᶊ
01MEC-0897S
ջⲪᵓ㧔েջ㧕
01MEC-0898
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
8. 部件的更换 QD029-27
462 NXT 机械手册

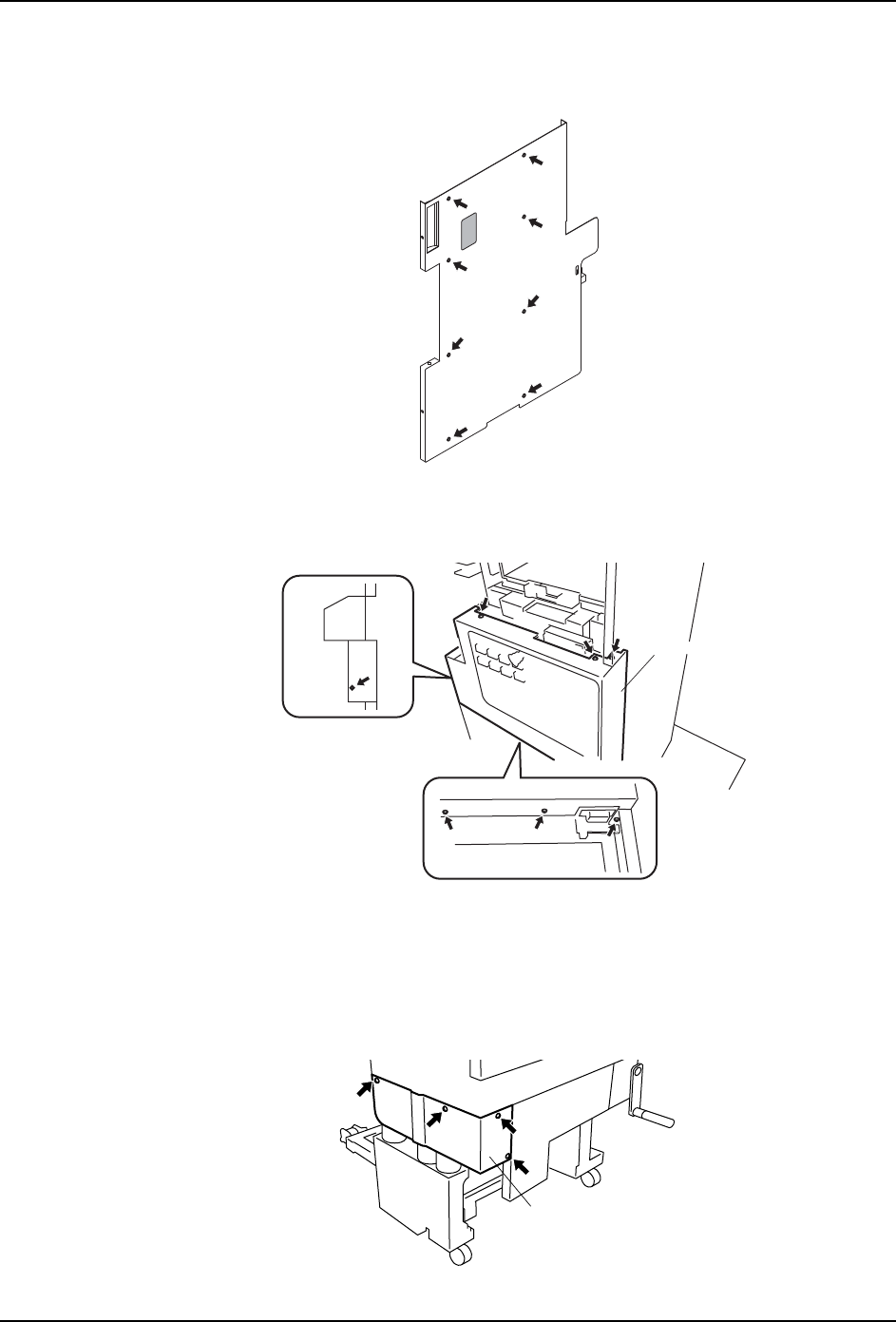

5. 请拆除固定螺丝 (8 个 )、侧盖板 ( 右侧 )。
备注 )不需要取下进口盖板 ( 图中暗部 )。
前盖板
1. 请从前盖板的上下及左侧面拆除固定螺丝。
2. 请拉前盖板到面前。
3. 请拆除各种导线接插头。
下盖板
1. 请取下下盖板 ( 左侧 )。
01MEC-0472
ࠡⲪᵓ
01MEC-0899S
01MEC-0895S
ԢⲪᵓᎺջ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
