9.1.6 PAM 测定模式设定
在机上 PAM 时，有以下 2 个模式，请选择符合目的的模式。
a. 测定贴装精度后进行初始修正值算出、反映的 「PAM 模式」。
b. 仅仅进行贴装精度的确认的 「贴装精度确认模式」。
备注 )关于在此说明的附加软件的操作方法，请参考 「NXT 附加软件操作手册」（在线手册）
的 「机上 PAM 测定」一项。
PAM 测定模式的设定前的确认
在设定 PAM 测定模式前，请确认以下事项。
a. 在通常模式的状态下，生产 Job 已经传送到机器上。
b. 工作头的吸嘴全部返还到吸嘴置放台上。如果没有返还的话，请用吸嘴置放台更换指
令执行此项。
c. 在支撑板上没有安装支撑销。
d. 附件软件机器设定画面的 「机器功能设定」- 「电路板搬运设定」的 「最大电路板指
定」在通道 1、通道 2 上都设定为 「50mm-280mm」。
设定方法
1. 在附加软件的机器设定画面上，选择执行 PAM 的模组，单击 「远程操作」。
2. 请选择 「PAM 模式设定」。
3. 请选择 「PAM 模式设定」，「精度确认模式设定」中的某一个。
01MEC-0638E
01MEC-0639E
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 9. 测定和调整
NXT 机械手册 471
4. 请选择 「开始」，模式设定结束后，所选择的模式的操作画面变为 PAM 模式。
备注 )PAM 模式上等待 Job 画面的背景色变为褐色。
解除 PAM 模式时，请选择 「远程操作」- 「机上 PAM」- 「解除 PAM 模式」。选择 「开始」-
「返回」时，模组返回通常的运转画面。
9.1.7 测定方法
请按以下步骤进行测定。此外，在支撑板上安装了支撑销的时候，请事前将其除去。
注意 )在安放支撑销的状态下进行测定时，会与治具干涉。
1. 请从 Fuji Flexa 传输 PAM 用的 Job。「精度确认模式」的时候，在传送的 Job 名前显示
为 ［CHECK］。
2. 请将供料器用 Job 安装在设定的料站上。
a. 测定 H08,H12(S) 或者 H12HS 工作头时，请将安装有 1005 白色元件的供料器用 Job 安
装到设定的料站上，按下前面盖罩的设定按钮。
b. 测定 H01，H02，H04 或者 G04 工作头时，请安装送料间距 4mm 的 12mm 宽的空供料器，
按下前面盖罩的设定按钮。
c. 测定的模组带有料盘 -L 时，不需要此操作。
3. 请按下在基座上的全部模组的 START 按键。与通常的运转一样，NXT 机器以精度校正为
主，与治具板的宽度相吻合，变更搬运轨道的宽度。
备注 )因为有必要变更在基座的全部模组上的搬运轨道宽度，所以对于全部的模组有必要重
新开始生产。
4. 结束精度校正后，处于电路板等待状态。为了安装准备的治具板，请按下全部模组的
CYCLE STOP 按钮。
5. 按下执行 PAM 的模组的 MANUAL 按钮，显示出手动操作指令。
NXTOPE139
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
9. 测定和调整 QD029-27
472 NXT 机械手册

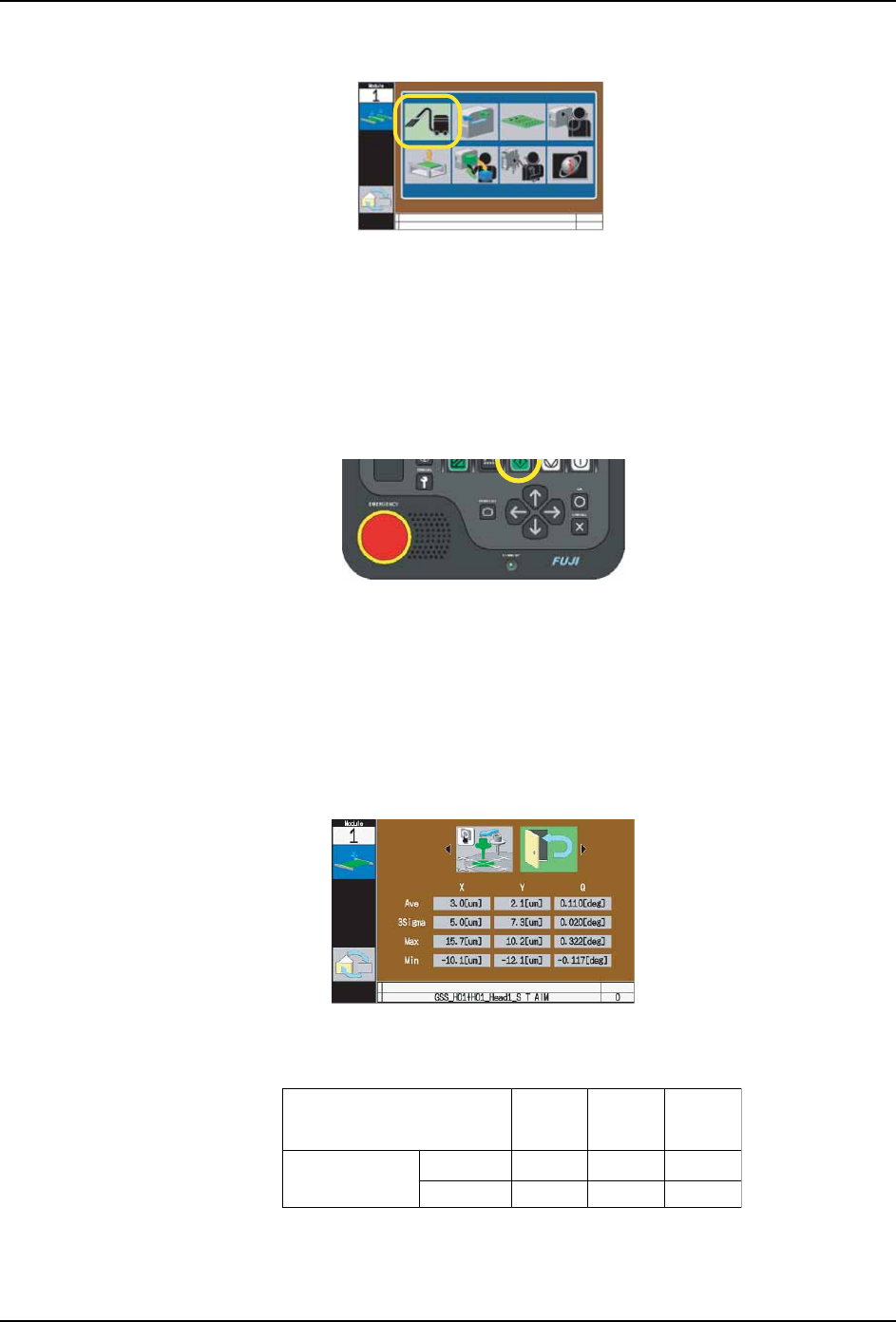

6. 请使用箭头键选择清扫指令，按下 OK 按键。夹紧模组后向前方移动一些。
7. 确认周围的安全，握住模组的手柄，解除刹车。请按原样慢慢地向前方拉出。
8. 请将准备的治具板安装在通道 1 上，测定 H01，H02，H04，G04，OF 贴装头精度时，将玻
璃元件安装在准备好的治具上。
9. 握住模组的手柄解除制动。请保持原样慢慢地将模组插入到后方。
10.按下 MANUAL 按钮，返回等待 START 画面后，请按下 START 按钮。机器开始贴装元件，测
定贴装精度。测定结束后，治具板自动地松开。
11.确认治具板的松开后，请按下 CYCLE STOP 按钮。返回到等待 START 画面。
12.按下 MANUAL 按钮，显示出手动指令画面后，请使用箭头键，选择排出电路板的指令，按
下OK按钮。
13.请根据向导画面拉出模组，取出治具板。然后慢慢地插入模组。
14.请按下 MANUAL 按钮。返回到等待 START 画面。
15.请纪录在操作画面上显示的贴装精度测定结果。
16.请将在玻璃电路板上贴装的玻璃元件返回到治具板上，在 1005 白色元件时将双面粘纸从
玻璃电路板上剥离，重新粘贴新的粘纸。
17.再次进行测定时，请将在玻璃电路板上贴装的玻璃元件返回到治具板上，在 1005 白色元
件时将双面粘纸从玻璃电路板上剥离，重新粘贴新的粘纸。
01MEC-0007
NXTOPE139
01MEC-0640
NXTBAS202Sa
OF,
H08
H12HS
H04
H01,
H02,
G04
Cpk҈1.00
Cpk҈1.33
r
r
r
r
r
r
䌈㺙㊒ᑺ³
