QD029-27 8. 部件的更换 NXT 机械手册 417 3. 请将防静电腕带戴在手腕上。 4. 拆除固定控制箱的螺栓 (2 根 )。 5. 拆除■所显示部分的插头。 6. 从基座中取出控制箱。 7. 以拆除新的控制箱的相反的步骤安装模组 主体。 NXTBAS0 5 3 fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
8. 部件的更换 QD029-27
416 NXT 机械手册
8.10 基座控制箱 3 的更换
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带
的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
8.10.1 必要工具
正十字螺丝刀、六角扳手套件
8.10.2 仅限于 8M 基座
1. 将主电源开关 OFF。
2. 拆下螺丝 (4 根 )，取下盖板。
警告
在进行更换操作时，请务必在切断电源后进行。
在进行更换模组伺服箱的操作时，请注意使其他的操作者不要进行插入模组的操作。
有手指被夹住而切断的危险。
注意
连接电缆的插接，请握住插头不要拉电缆。
取出伺服箱时，请注意不要强行拉出电缆。
在连接插头时，请确认插头名称注意不要错误。
安装伺服箱时，请注意不要夹住电缆。
在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 8. 部件的更换
NXT 机械手册 417

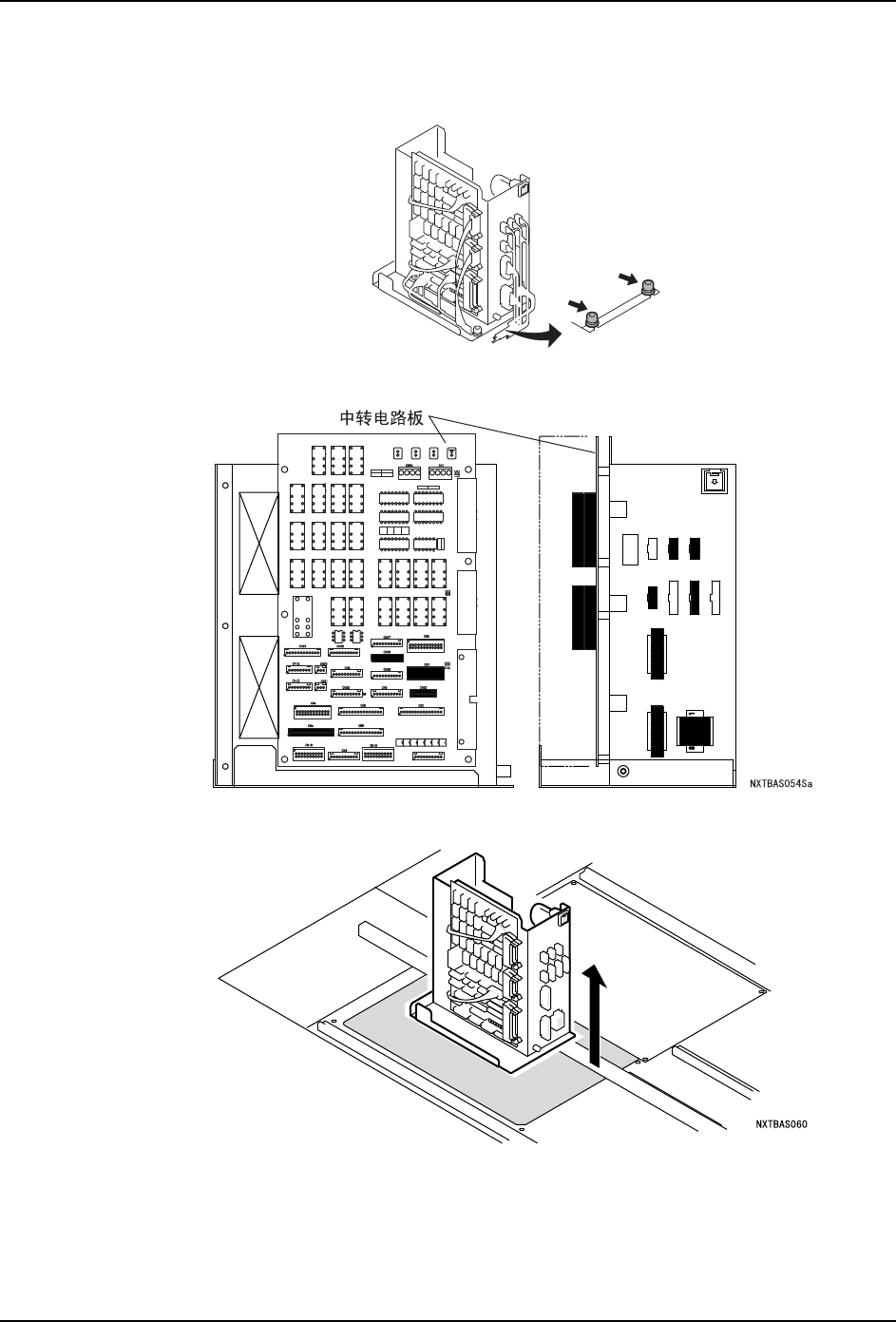

3. 请将防静电腕带戴在手腕上。
4. 拆除固定控制箱的螺栓 (2 根 )。
5. 拆除■所显示部分的插头。
6. 从基座中取出控制箱。
7. 以拆除新的控制箱的相反的步骤安装模组主体。
NXTBAS053
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
8. 部件的更换 QD029-27
418 NXT 机械手册
8.11 基座控制箱 4 的更换
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带
的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
8.11.1 必要工具
正十字螺丝刀、六角扳手套件

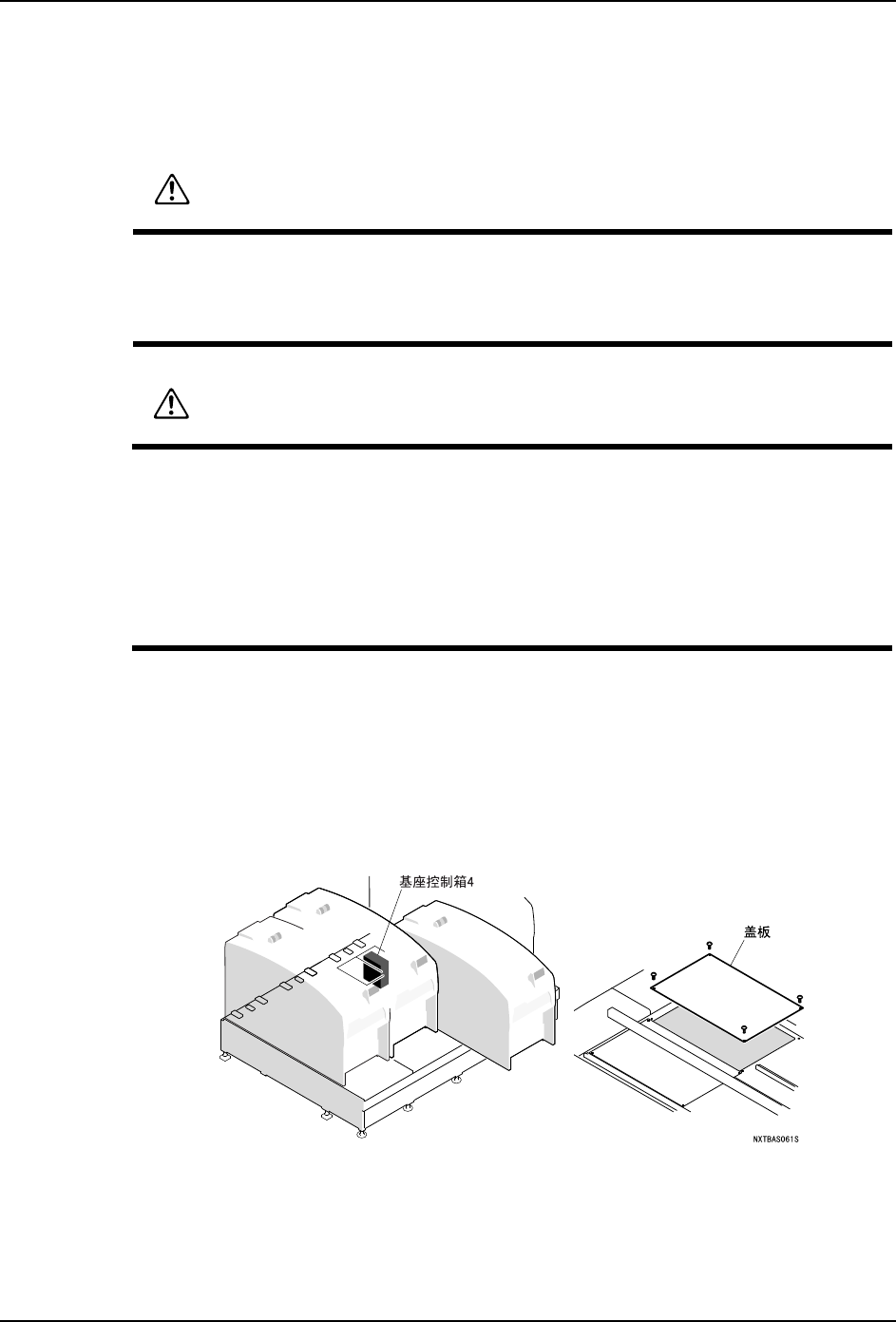

8.11.2 仅限于 8M 基座
1. 将主电源开关 OFF。
2. 拆下螺丝 (4 根 )，取下盖板。
警告
在进行更换操作时，请务必在切断电源后进行。
在进行更换模组伺服箱的操作时，请注意使其他的操作者不要进行插入模组的操作。
有手指被夹住而切断的危险。
注意
连接电缆的插接，请握住插头不要拉电缆。
取出伺服箱时，请注意不要强行拉出电缆。
在连接插头时，请确认插头名称注意不要错误。
安装伺服箱时，请注意不要夹住电缆。
在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
