QD029-27 8. 部件的更换 NXT 机械手册 463 2. 请取下下盖板 ( 右侧 )。 3. 请取下下盖板 ( 前面 )。 4. 请拆除下盖板的固定螺丝 (8 个 )。 5. 请拉出下盖板到面前。 01MEC-0 9 00S ԢⲪᵓ 㧔 েջ 㧕 01MEC-0 9 01S ԢⲪᵓ 㧔 ࠡջ 㧕 ԢⲪᵓ 01MEC-0 9 0 2 S fPAsb6Qk fPAsb6Qk Downloaded at 2012/05/31 1…

8. 部件的更换 QD029-27

462 NXT 机械手册

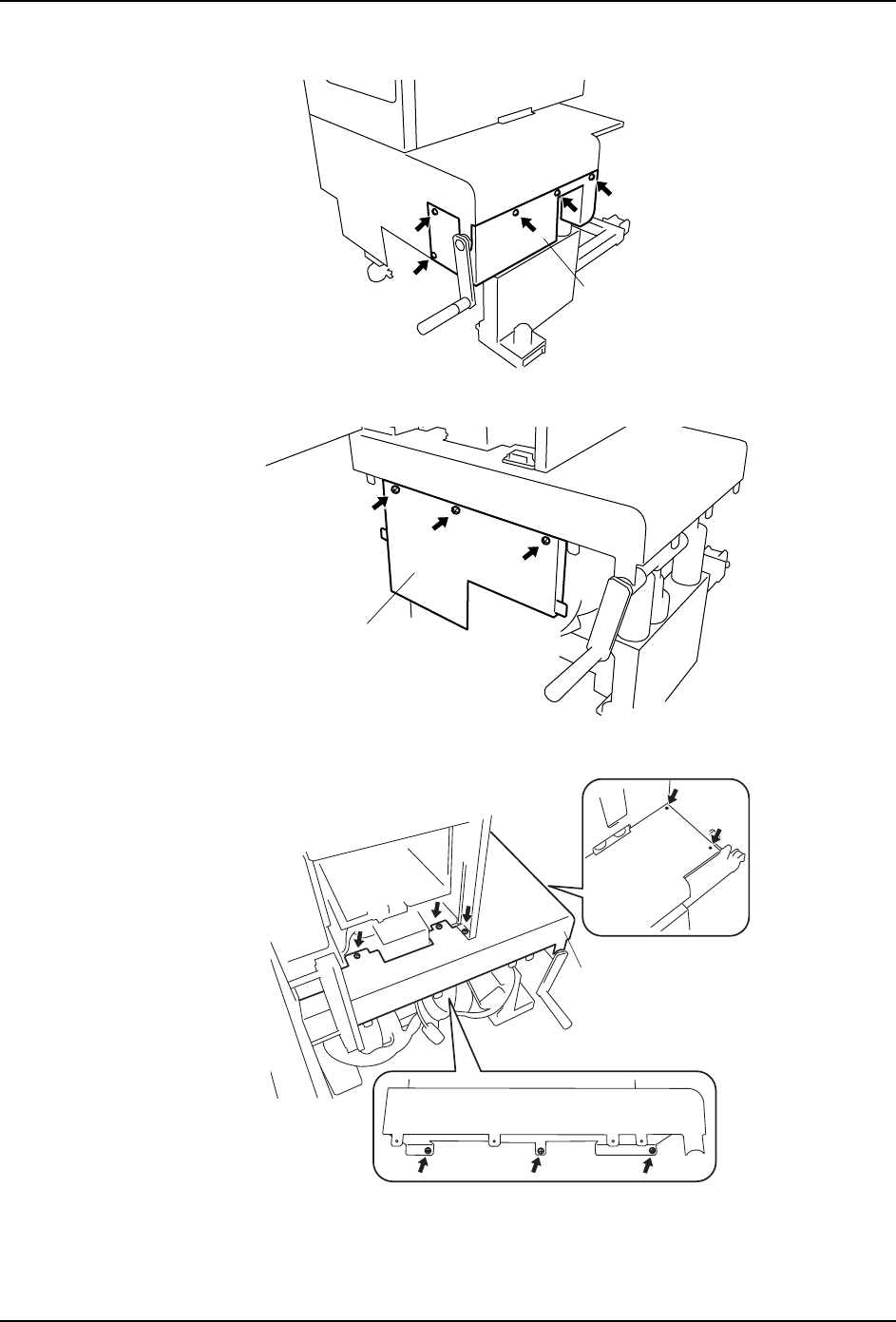

5. 请拆除固定螺丝 (8 个 )、侧盖板 ( 右侧 )。

备注 )不需要取下进口盖板 ( 图中暗部 )。

前盖板

1. 请从前盖板的上下及左侧面拆除固定螺丝。

2. 请拉前盖板到面前。

3. 请拆除各种导线接插头。

下盖板

1. 请取下下盖板 ( 左侧 )。

01MEC-0472

ࠡⲪᵓ

01MEC-0899S

01MEC-0895S

ԢⲪᵓᎺջ

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 8. 部件的更换

NXT 机械手册 463

2. 请取下下盖板 ( 右侧 )。

3. 请取下下盖板 ( 前面 )。

4. 请拆除下盖板的固定螺丝 (8 个 )。

5. 请拉出下盖板到面前。

01MEC-0900S

ԢⲪᵓ㧔েջ㧕

01MEC-0901S

ԢⲪᵓ㧔ࠡջ㧕

ԢⲪᵓ

01MEC-0902S

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

8. 部件的更换 QD029-27

464 NXT 机械手册

MEMO:
