7.11.7 基座控制 I/F 电路板 1 (2M 基座 )
1. 拆下基座控制箱 1 上方的盖板。
2. 请把防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 请从基座控制箱的中转电路板拔下保险丝 (F1， F2， F3， F4) 进行更换，基座控制箱的
保险丝 (M1F1，M1F2) 放在保险丝头内。请使用一字形螺丝刀等拆除保险丝头后更换保险
丝。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
NXTBAS083Sc
F1F2F3F4
M1F1
M1F2
F1ṁᢿ㧦PL0߇ᶖἮ
F2ṁᢿ㧦PL62߇ᶖἮ
F3ṁᢿ㧦PL63߇ᶖἮ
F4ṁᢿ㧦PL64߇ᶖἮ
F1
PL0
PL62PL63
PL64
F2
F3
F4
ᑻࠊㆅ
Ё䕀⬉䏃ᵓ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 7. 消耗品的更换
NXT 机械手册 351

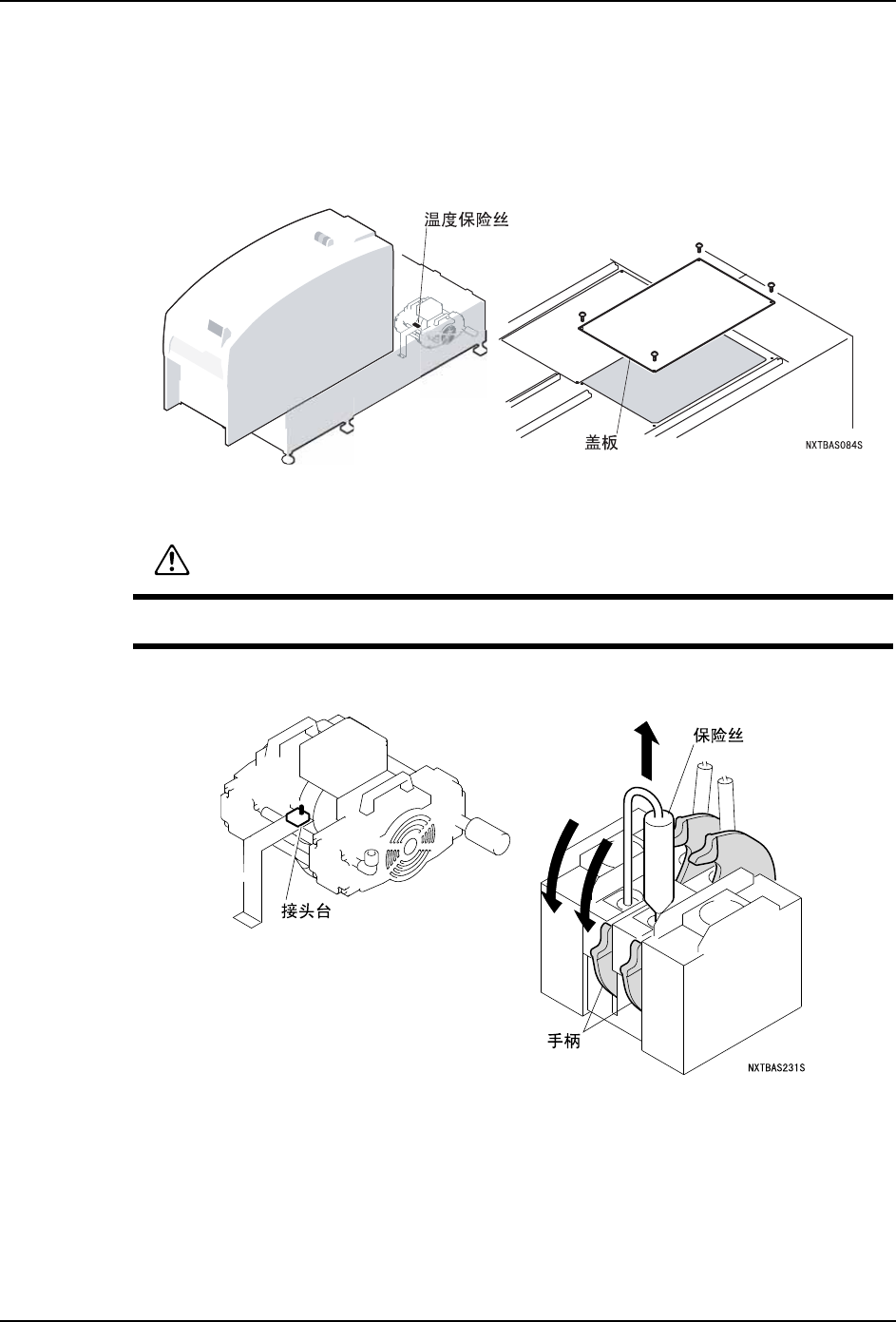

7.12 真空泵温度保险丝
更换温度保险丝时，有必要将 基座上右端的模组向前方拉出。
7.12.1 8M 基座 /4M 基座
1. 拆下真空泵上方的盖板。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 请同时按下接头台的固定保险丝用的 2 个手柄。在此状态下拔下保险丝。
4. 安装时也请在同时按下 2 个手柄的状态下将保险丝安装到接头台上。返回手柄后保险丝
被固定。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
7. 消耗品的更换 QD029-27
352 NXT 机械手册

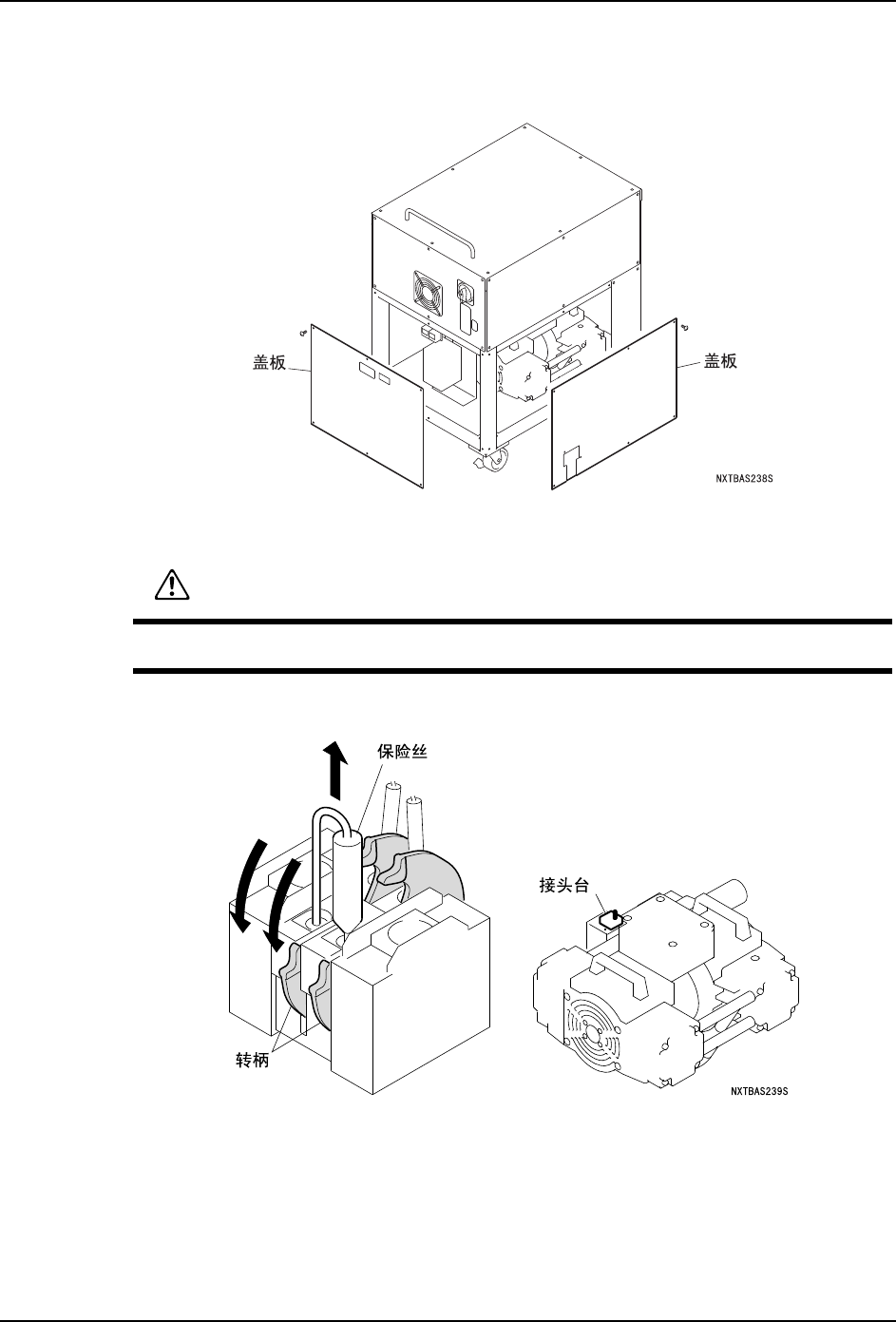

7.12.2 外接真空泵箱
