QD029-27 5. 基本操作 NXT 机械手册 113 5.5.2 安装方法 1. 将料盘单元 -LT 配置在模组前面。 2. 将料盘单元 -LT 的辊轮盒与料站基座的沟槽对齐，旋转手柄进行调整。 3. 慢慢地将料盘单元 -LT 压入模组内。请确实压入到最里面。料盘单元 -LT 自动地锁定在模组上。 0(&6 ᭭Ⲭऩܗⱘ䕞䕂 ᡬ঴ᓣ ᠟ᶘ ᭭キ෎ᑻⱘ≳ῑ 警告在将料盘单元 -LT 压入机器时，请确认料盘单…

5. 基本操作 QD029-27

112 NXT 机械手册

5. 请拆下定位螺丝，卸下废料带处理箱。

6. 拆下不良元件排出盒。

7. 移动元件相机的安装位置，变更到模组内的右侧。( 参考 " 8.1 元件相机的更换 ")

8. 安装对应于料盘 -LT 的吸嘴平台。　

9. 将模组返回到基座上。( 参考 " 5.1 模组的拉出 / 插入 ")

0(&6

ܗӊⳌᴎ

ϡ㡃ܗӊᥦߎⲦ

ᇍᑨѢ᭭Ⲭऩܗ/7ⱘ਌ఈᑇৄ

NXTMTU004

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 5. 基本操作

NXT 机械手册 113

5.5.2 安装方法

1. 将料盘单元 -LT 配置在模组前面。

2. 将料盘单元 -LT 的辊轮盒与料站基座的沟槽对齐，旋转手柄进行调整。

3. 慢慢地将料盘单元 -LT 压入模组内。请确实压入到最里面。料盘单元 -LT 自动地锁定在

模组上。

0(&6

᭭Ⲭऩܗⱘ䕞䕂

ᡬ঴ᓣ᠟ᶘ

᭭キ෎ᑻⱘ≳ῑ

警告

在将料盘单元 -LT 压入机器时，请确认料盘单元 -LT 和基座之间是否有别的操作者。

存在在料盘单元 -LT 和本机器之间将身体夹住而造成重伤和压死的危险。

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

5. 基本操作 QD029-27

114 NXT 机械手册

5.5.3 拆除方法

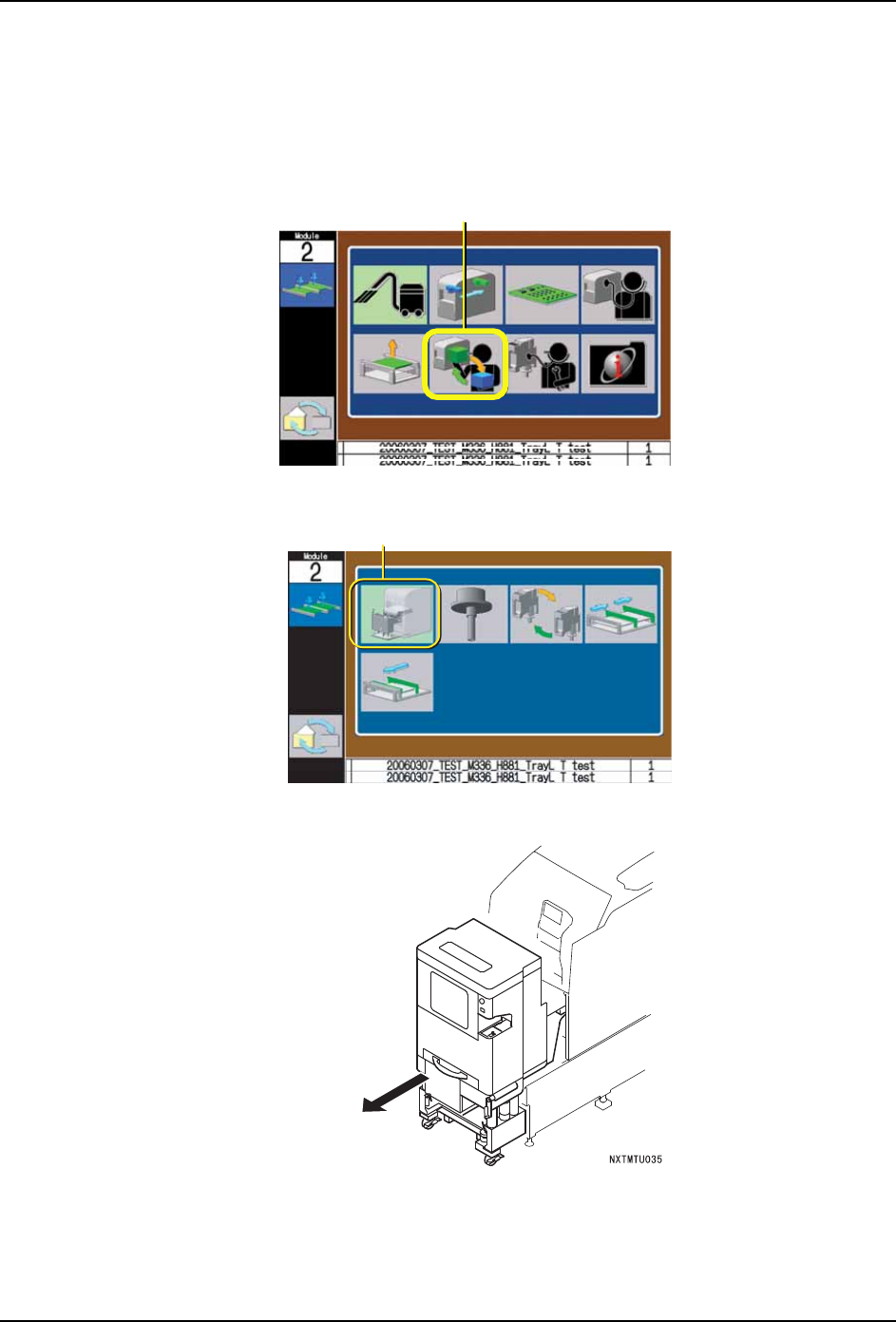

1. 停止模组的运转，使其处于 START 等待状态。

2. 按下「MANUAL」按钮，显示出手动指令。

3. 使用剪头键，选择更换单元示意图。按下「OK」按钮。显示出更换选项画面。

4. 选择更换托架示意图。按下「OK」按钮。松开料盘单元 -LT。

5. 松开脚轮的锁定，慢慢地将料盘单元 -LT 从模组中拉出。

6. 小心地移出料盘单元 -LT 后将脚轮锁定。

6<66

᳈ᤶऩܗ

6<66

᳈ᤶ᭭キᠬᶊ
