7. 按下一次号码盘后，此时的传感放大器的数值在数字显示屏上以闪烁显示。〔例∶ 90)
8. 旋转号码盘直到显示屏的显示变成 90。
9. 显示屏的显示成为 90 后，按下一次号码盘并输入此值后，显示出 「PH」。
10.再次按下号码盘时，模式光标指示器的 SET 变成闪烁显示。
11.显示出 「AA」，模式显示器的 RUN 处于闪烁状态。
12.再次按下号码盘时，数字显示屏的显示变成现在的实测值，模式指示器的 RUN 闪烁停止。
13.遮住调整后的传感器光轴。请确认在光轴被遮光的情况下，传感器的 LED 是否处于关灯
的状态。如光轴即使被遮光，而 LED 没有正确反应时，请重复上面的步骤。
14.关闭传感器放大器的盖罩，将模组插入原来的位置。（请参考 " 5.1.1 拉出方法 "。）
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
9. 测定和调整 QD029-27
484 NXT 机械手册
9.3 模组真空传感器的灵敏度调整
9.3.1 调整方法
1. 请向前方抽出要调整的模组。（请参考 " 5.1.1 拉出方法 "。）要调整的模组在基座的左
端，而模组的左侧带有盖罩时，要将侧面的盖罩取下以腾出传感器附近的空间。

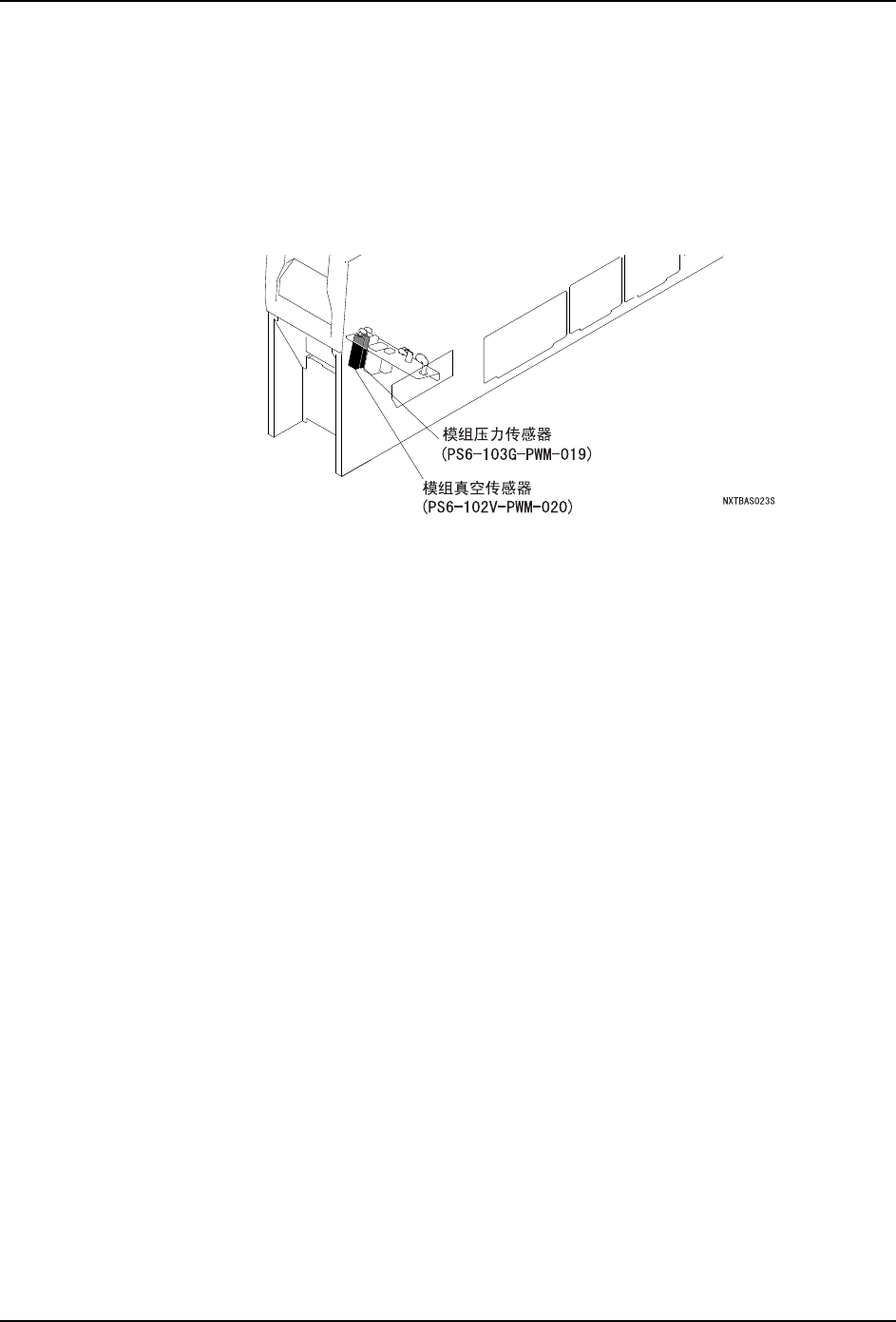

2. 模组压力传感器配置在前面左下方。这个位置上有编号的传感器有 2 个，从模组的前面
看过去位于后侧的一个为压力传感器。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 -59。
备注 )变更 MODE 开关的设定只能变更显示，调整 SET1 或 SET2 开关后即使开关的值不被显示
出来，调整值也会被变更。
5. 用螺丝刀将 MODE 开关变更到 “S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出现在的真空压，将 MODE 开关调回到 “ME”。
备注 )在未显示开关值的状态下变更开关时，在显示开关值后，务必将开关值调整至正确值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。（请参考 " 5.1.1 拉出
方法 "。）
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 9. 测定和调整
NXT 机械手册 485
9.4 模组压力传感器的灵敏度调整
9.4.1 调整方法
1. 请向前方抽出要调整的模组。（请参考 " 5.1.1 拉出方法 "。）要调整的模组在基座的左
端，而模组的左侧带有盖罩时，要将侧面的盖罩取下以腾出传感器附近的空间。
2. 模组压力传感器配置在前面左下方。这个位置上有编号的传感器有 2 个，从模组的前面
看过去位于后侧的一个为压力传感器。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 0.40。
备注 )变更 MODE 开关的设定只能变更显示，调整 SET1 或 SET2 开关后即使开关的值不被显示
出来，调整值也会被变更。
5. 用螺丝刀将 MODE 开关变更到 “S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出现在的真空压，将 MODE 开关调回到 “ME”。
备注 )在未显示开关值的状态下变更开关时，在显示开关值后，务必将开关值调整至正确值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。（请参考 " 5.1.1 拉出
方法 "。）
