8. 部件的更换 QD029-27
456 NXT 机械手册

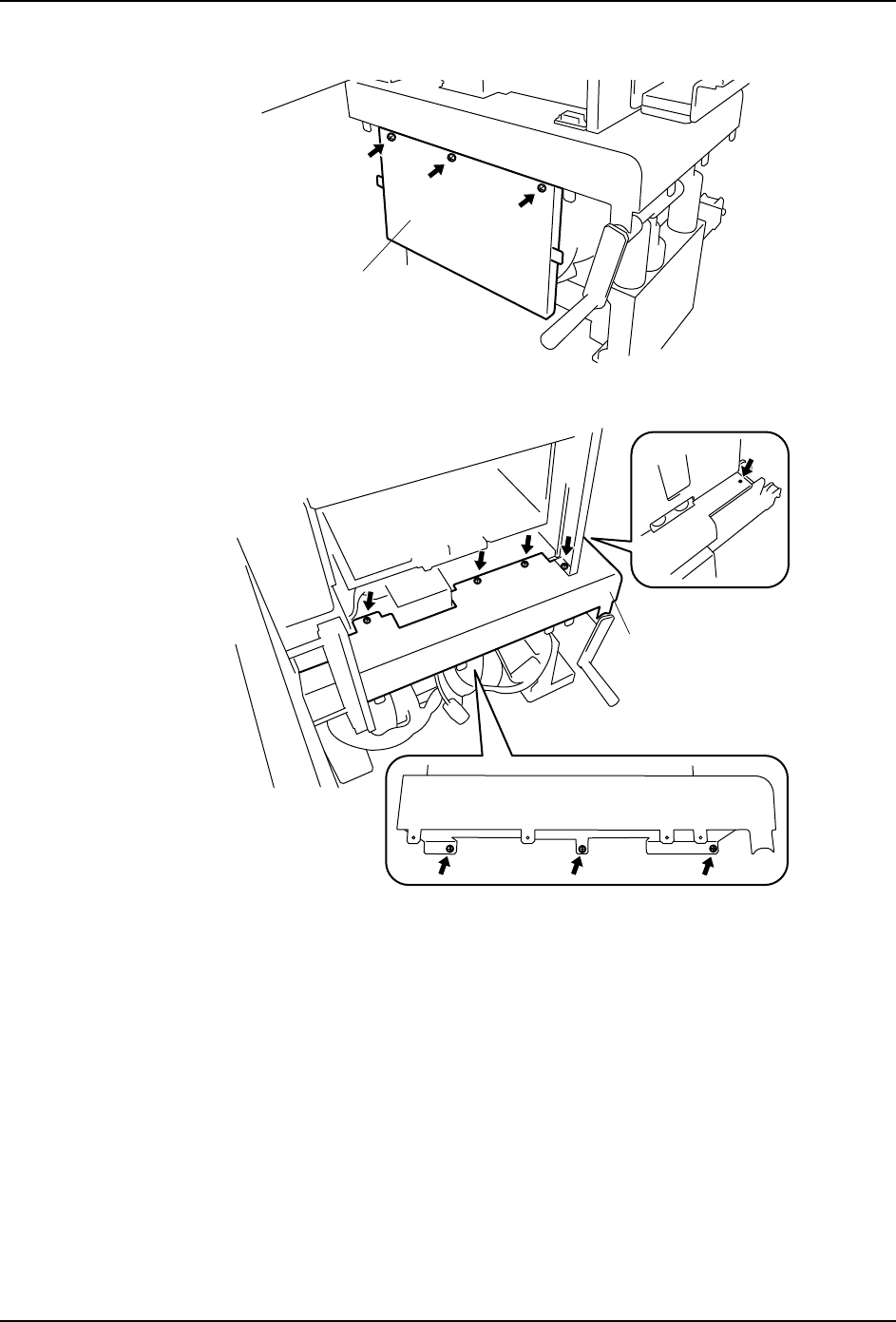

3. 请取下低盖板 ( 前面 )。
4. 请拆除低盖板的固定螺丝 (8 个 )。
5. 请拉出低盖板到面前。
ԢⲪᵓ㧔ࠡջ㧕
01MEC-0475S
ԢⲪᵓ
01MEC-0476S
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 8. 部件的更换
NXT 机械手册 457
8.21 料盘单元 -LTC· 基座之间插座的更换
8.21.1 必要工具
六角扳手一套
8.21.2 更换方法
万一分解料盘单元 -LTC· 基座部分插座的时候，请按照下述要点组装插座。
1. 将主电源开关 OFF。

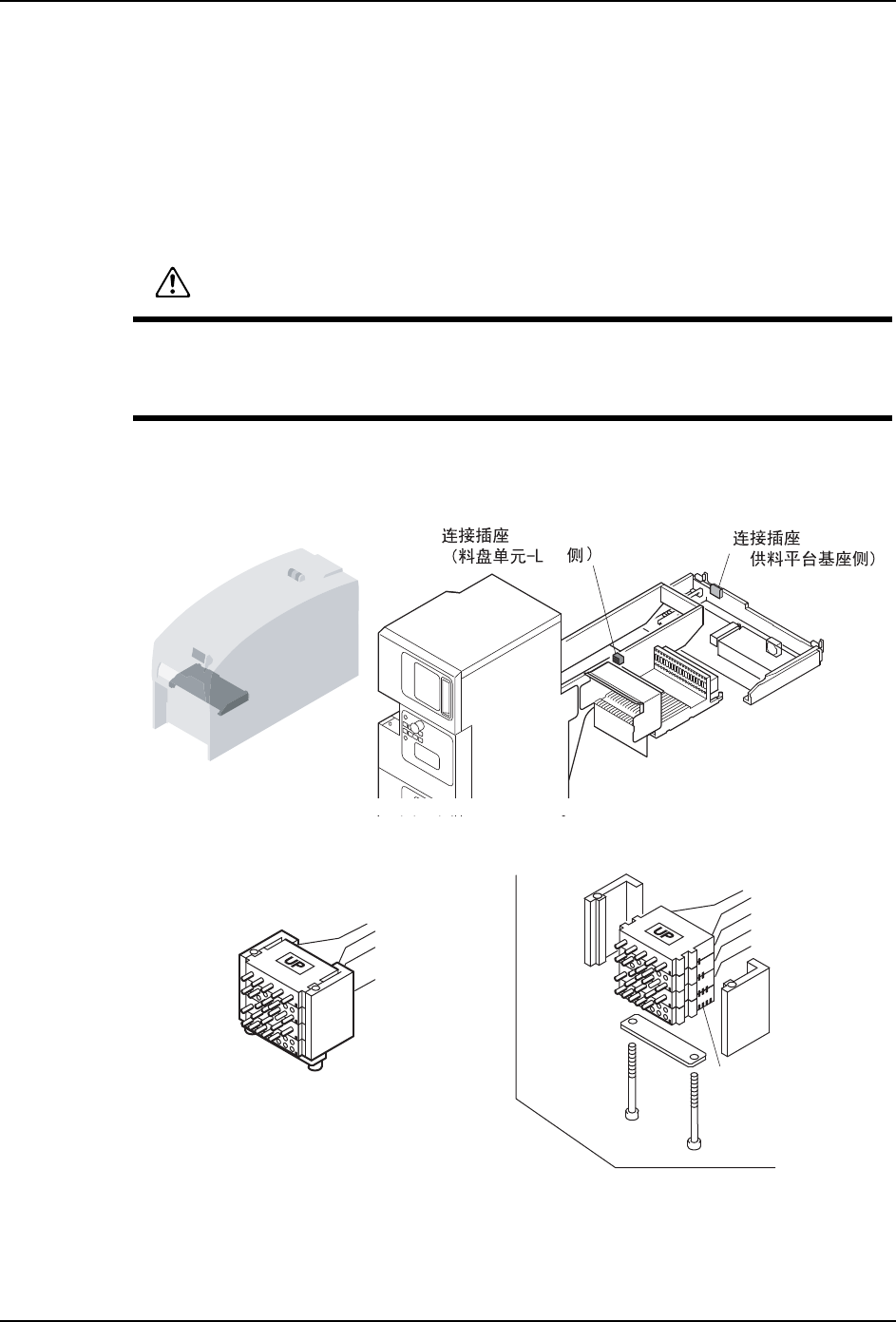

2. 在料盘单元 -LTC 和料站托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座时，在复原时请对齐侧面的识别线后装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
01MEC-0519S
7&
01MEC-0523S
䆚߿㒓
䖲ᦦᑻ˄᭭Ⲭऩܗ/7&ջ˅
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
8. 部件的更换 QD029-27
458 NXT 机械手册
8.22 拆下料盘单元 -LTC 盖板
8.22.1 必须工具
十字螺丝刀、六角扳手套件

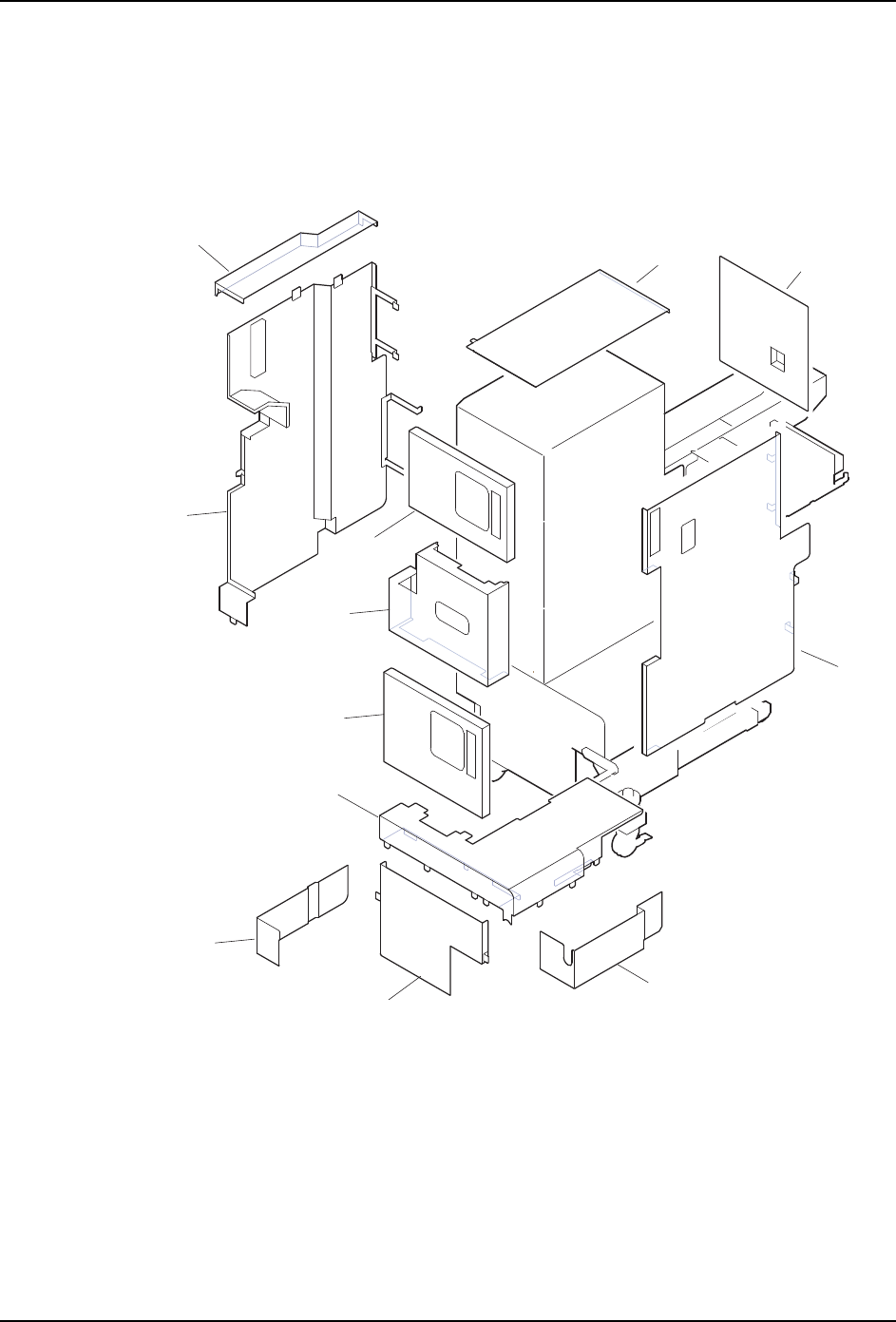

8.22.2 料盘单元 -LTC 盖板的构成部件
1. 顶盖罩 ( 左侧 ) 7. 前盖板
2. 顶盖罩 8. 下料盘箱门
3. 后盖罩 9. 下盖板 ( 左侧 )
4. 侧盖罩 ( 右侧 ) 10. 下盖板 ( 中央 )
5. 侧盖罩 ( 左侧 ) 11. 下盖板 ( 右侧 )
6. 上料盘箱门 12. 下盖板
01MEC-0894
12
11
10
9
8
7
5
6
4
3
2
1
