8. 部件的更换 QD029-27 396 NXT 机械手册 4. 拆除■所显示部分的插头。 5. 从模组主体中取出伺服箱。 备注 )下图表示 A 型的伺服箱，其他类型的拆除要领也同样。 6. 以拆除新的伺服箱的相反的步骤安装模组 主体。 No. 接插头名 No. 接插头名 No. 接插头名 A 型 1 J1 5 N1/11 9 N1/13 M2 2 J2 6 N1/11 CN2 1 0 DMD PG2 3 N1/12 7 N1/13 …
QD029-27 8. 部件的更换
NXT 机械手册 395
8.5 模组伺服箱的更换
8.5.1 必要工具
正十字螺丝刀、六角扳手套件
8.5.2 M6(S) 模组的时候
1. 将主电源开关 OFF。

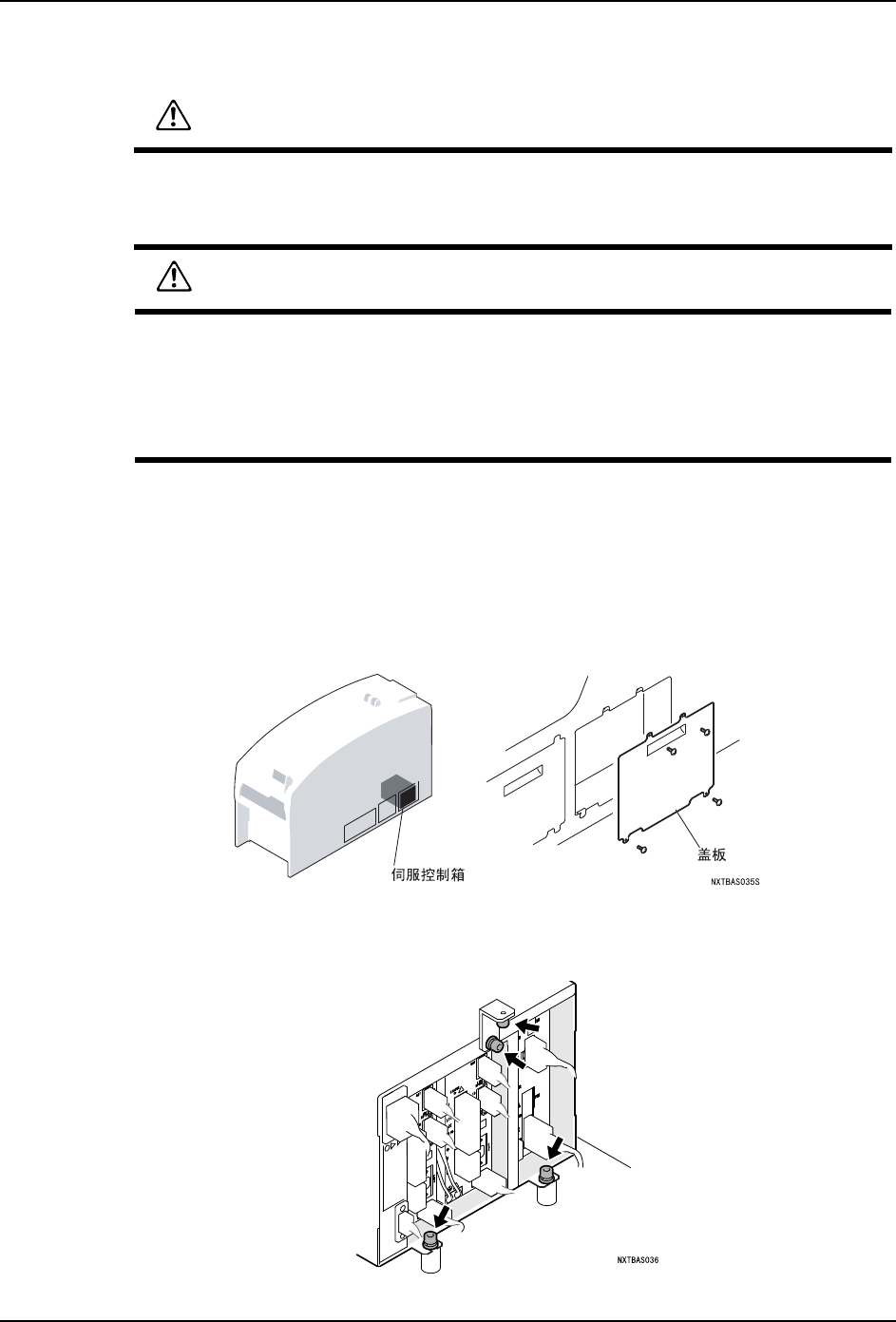

2. 拧下螺丝 (4 根 )，拆除盖罩。
3. 拆下固定伺服箱的螺栓 (4 根 )。
备注 )下图表示 A 型的伺服箱，其他类型的拆除要领也同样。
警告
·在进行更换操作时，请务必在切断电源后进行。
·在进行更换模组伺服箱的操作时，请注意使其他的操作者不要进行插入模组的操作。
有手指被夹住而切断的危险。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·取出伺服箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·安装伺服箱时，请注意不要夹住电缆。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
8. 部件的更换 QD029-27
396 NXT 机械手册

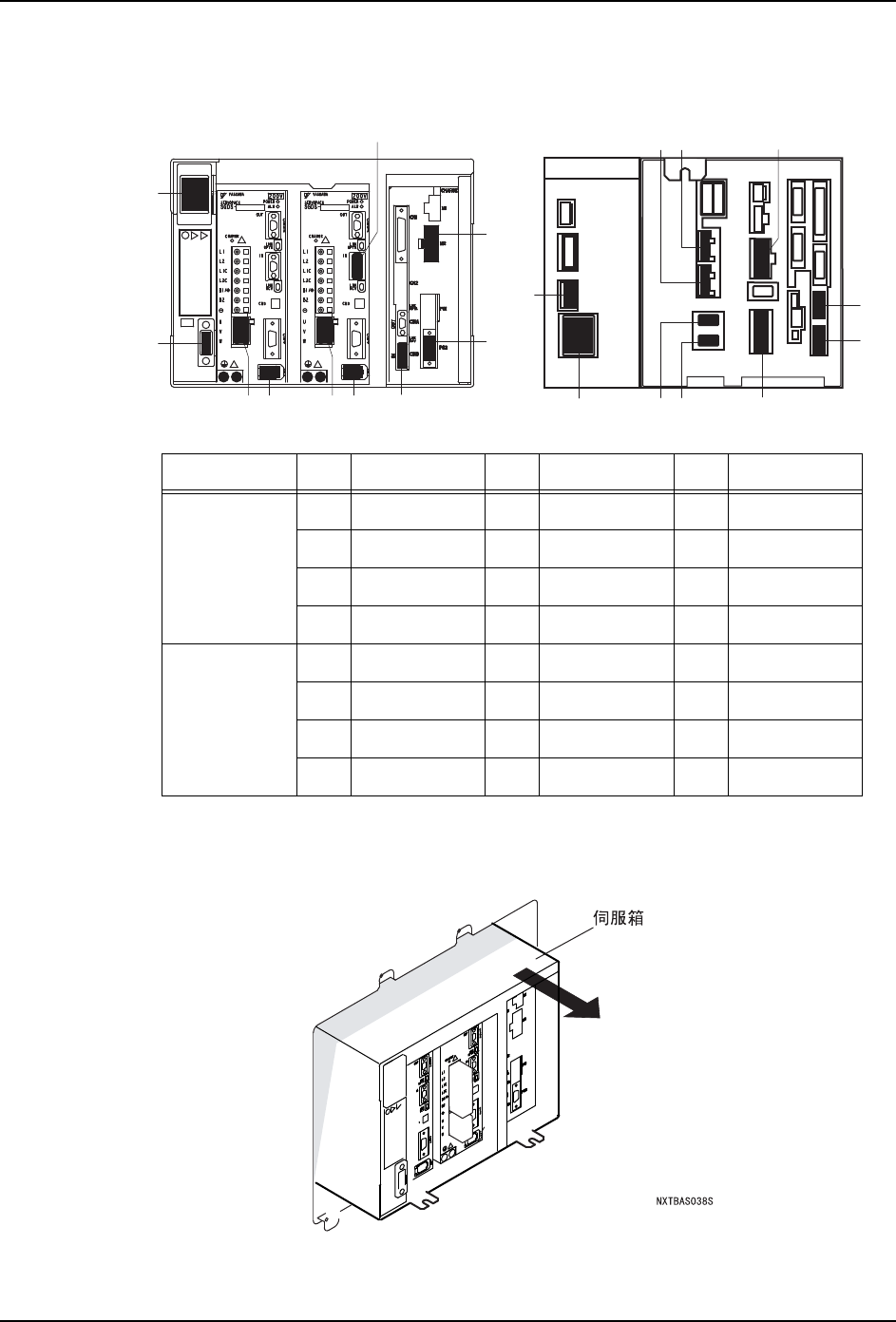

4. 拆除■所显示部分的插头。
5. 从模组主体中取出伺服箱。
备注 )下图表示 A 型的伺服箱，其他类型的拆除要领也同样。
6. 以拆除新的伺服箱的相反的步骤安装模组主体。
No. 接插头名 No. 接插头名 No. 接插头名
A 型 1 J1 5 N1/11 9 N1/13 M2
2 J2 6 N1/11 CN2 10 DMD PG2
3 N1/12 7 N1/13 M1 11 IN
4 N1/12 CN2 8 N1/13 PG1 12 OUT
B 型 1 J1 5 12SA1 9 13SA1 M2
2 J2 6 12SA1 CN2 10 13SA1 PG2
3 11SA1 7 13SA1 M1 11 IN
4 11SA1 CN2 8 13SA1 PG 12 OUT
㧨0㒘㧪
0(&6
$ൟ
%ൟ
;䕈<䕈
⬉⑤
=54䕈
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 8. 部件的更换
NXT 机械手册 397
8.5.3 M3(S) 模组的时候
1. 将主电源开关 OFF。

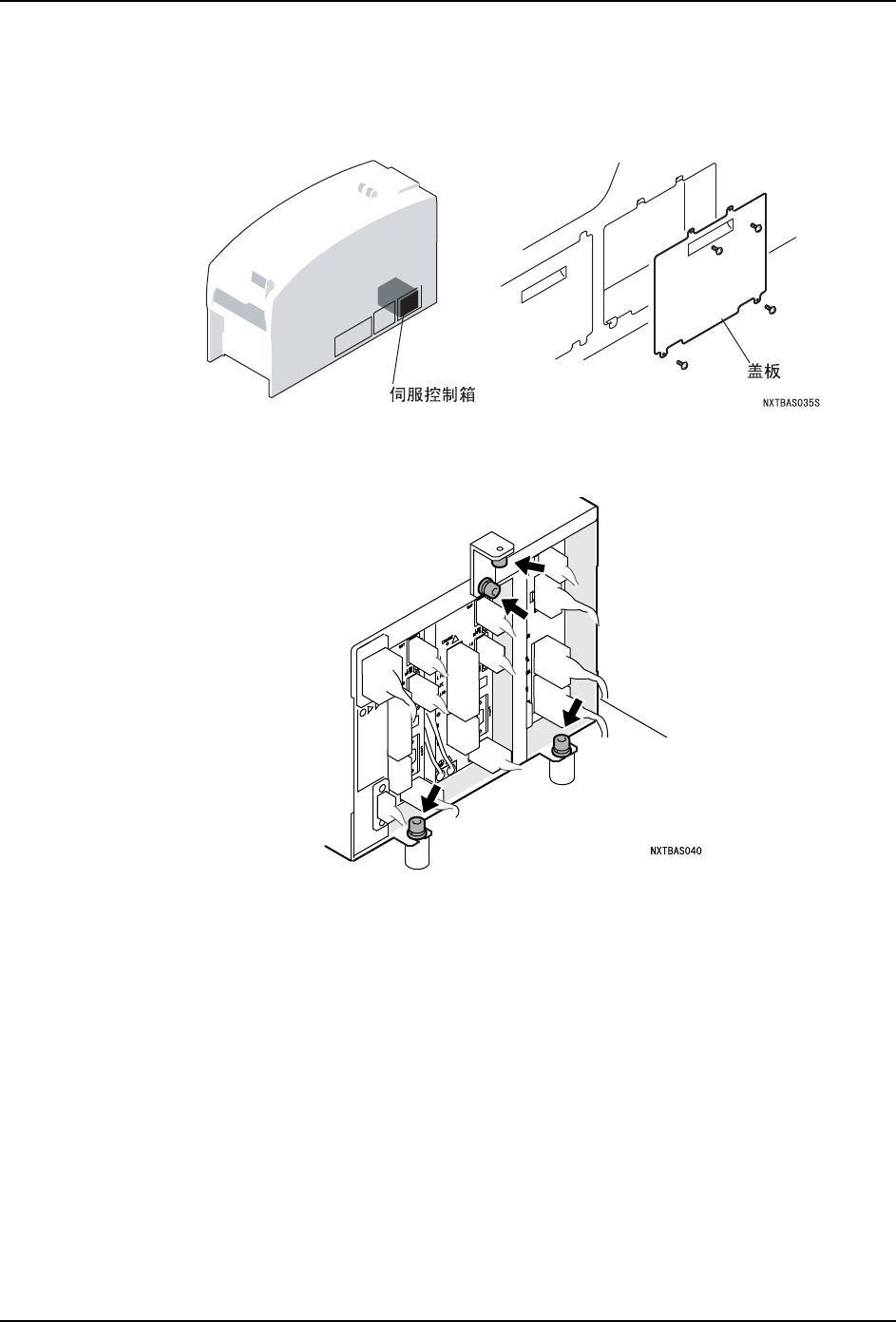

2. 拧下螺丝 (4 根 )，拆除盖罩。
3. 拆除固定伺服箱的螺栓 (4 根 )。
备注 )下图表示 A 型的伺服箱，其他类型的拆除要领也同样。
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
