NXT 机械手册 QD029-27S.pdf - 第233页
QD029-27 6. 预防保养 NXT 机械手册 211 〈H01 工作头〉 1. 拆下贴装工作头。 （详细请参考 " 5.8 贴装工作头的 拆除 / 安装 "。) 2. 使用一字型螺丝刀，松开过滤器套并卸下 过滤器。 3. 将过滤器盖罩浸在中性洗涤剂溶液中进行 清洗。污垢严重时，请更换 新的部件。 备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325C） 。请在中性洗涤 剂中浸泡 5 分钟后用…
6. 预防保养 QD029-27
210 NXT 机械手册
6.5.4 料盘单元 -LTC 的不良元件传送带和往复臂皮带的清扫
1. 拆除料盘单元 -LTC。（详细请参考 " 5.6 料盘单元 -LTC 的拆除 / 安装 "。)
2. 用清洁的布干擦不良元件传送带和往复臂皮带的表面。
6.5.5 贴装工作头真空过滤器的清扫
〈关于清洗用网笼〉
真空过滤器的清洗使用另售的网笼操作时比较方便。放入清洗用网笼的过滤器个数如下所
示。
·H04,H08,H12(S),H12HS 工作头用过滤器 : 最大 40 个。
·H01,H02 工作头用过滤器 : 最大 20 个。
01MEC-0509S
ܗӊᥦߎӴ䗕ᏺ
ᕔ㞖Ⲃᏺ
NXTPHD028
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
212 NXT 机械手册
〈H02 工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.8 贴装工作头的拆除 / 安装 "。)
2. 使用一字型螺丝刀，松开过滤器套并卸下过滤器。
3. 将过滤器盖罩浸在中性洗涤剂溶液中进行清洗。污垢严重时，请更换新的部件。
备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325C）。请在中性洗涤
剂中浸泡 5 分钟后用超声波清洗器清洗。

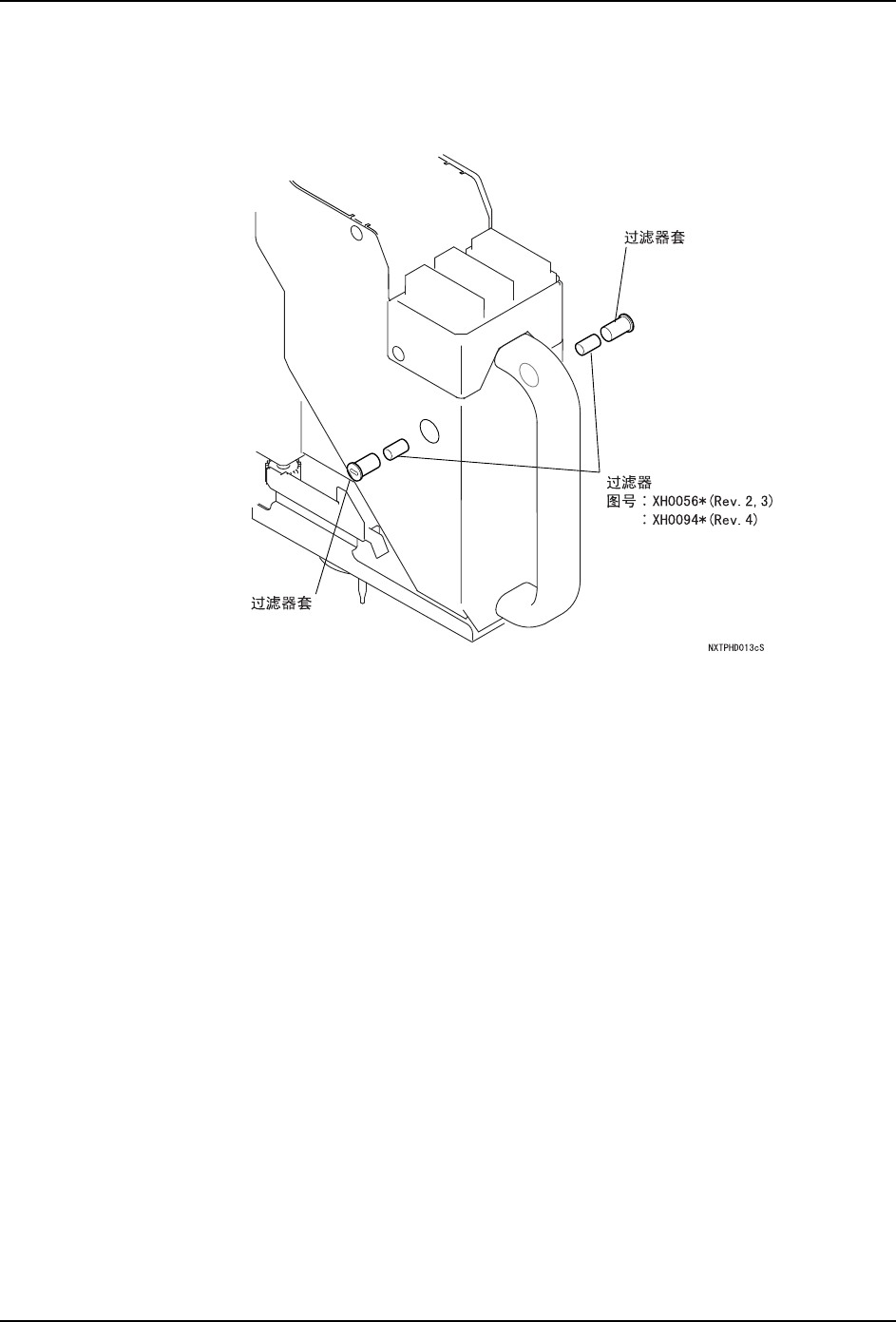

〈H04 工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.8 贴装工作头的拆除 / 安装 "。)
2. 旋转过滤器罩环，拆下过滤器套和过滤器。
3. 将过滤器套与过滤器浸在中性洗涤剂溶液中进行清洗。污垢严重时，请更换新的部品。
备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325B）。请在中性洗涤
剂中浸泡 5 分钟后用超声波清洗器清洗。
0(&6
ఈ༈%পఈ⫼
ఈ༈$পఈ⫼
ఈ༈%পܗӊ⫼
ఈ༈$পܗӊ⫼
䖛Ⓒ఼
োĩ;+
䖛Ⓒ఼༫
䖛Ⓒ఼༫
䖛Ⓒ఼༫
䖛Ⓒ఼༫
䖛Ⓒ఼
োĩ;+
䖛Ⓒ఼
োĩ;+
䖛Ⓒ఼
োĩ;+
1;73+'6D
䖛Ⓒ఼㔽⦃
䖛Ⓒ఼༫$$2$/
ݙ᳝䖛Ⓒ఼
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
