6. 预防保养 QD029-27 222 NXT 机械手册 〈H08/H12(S)/H12HS 工作头〉 H08 工作头 H12(S)/H12H S 工作头 1. 拆下贴装工作头。 （详细请参考 " 5.8 贴装工作头的 拆除 / 安装 "。) 2. 请拆除贴装工作头的侧盖板。 3. 请用清洁的布 （或者棉棒）擦去注油筒 （１）周围的污垢。 4. 用沾有 0.01cc 的 VG-EP No.1 的棉棒或者底纹笔涂敷在…
QD029-27 6. 预防保养
NXT 机械手册 221
11.将 MDV235-ZB 薄薄地涂在注油筒内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油 , 将涂敷用的注油棒也一起放入。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H04 专用的注油棒。
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在注油筒内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在注油筒的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个注油筒内涂敷。
$$5
1;73+'6D
ᆚᇕ⫊
⊼⊍ㄦݙ⍺⒥⊍⍖ᭋ⫼⊏
⊼⊍Ầ㧔+⫼
01MEC-0011Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
1;73+'6E
2ൟ
⊼⊍Ầ
㉬䰘ⱘ⍺⒥⊍
⊼⊍ㄦ
ῑ
᪺এ
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
6. 预防保养 QD029-27
222 NXT 机械手册
〈H08/H12(S)/H12HS 工作头〉
H08 工作头
H12(S)/H12HS 工作头
1. 拆下贴装工作头。（详细请参考 " 5.8 贴装工作头的拆除 / 安装 "。)
2. 请拆除贴装工作头的侧盖板。

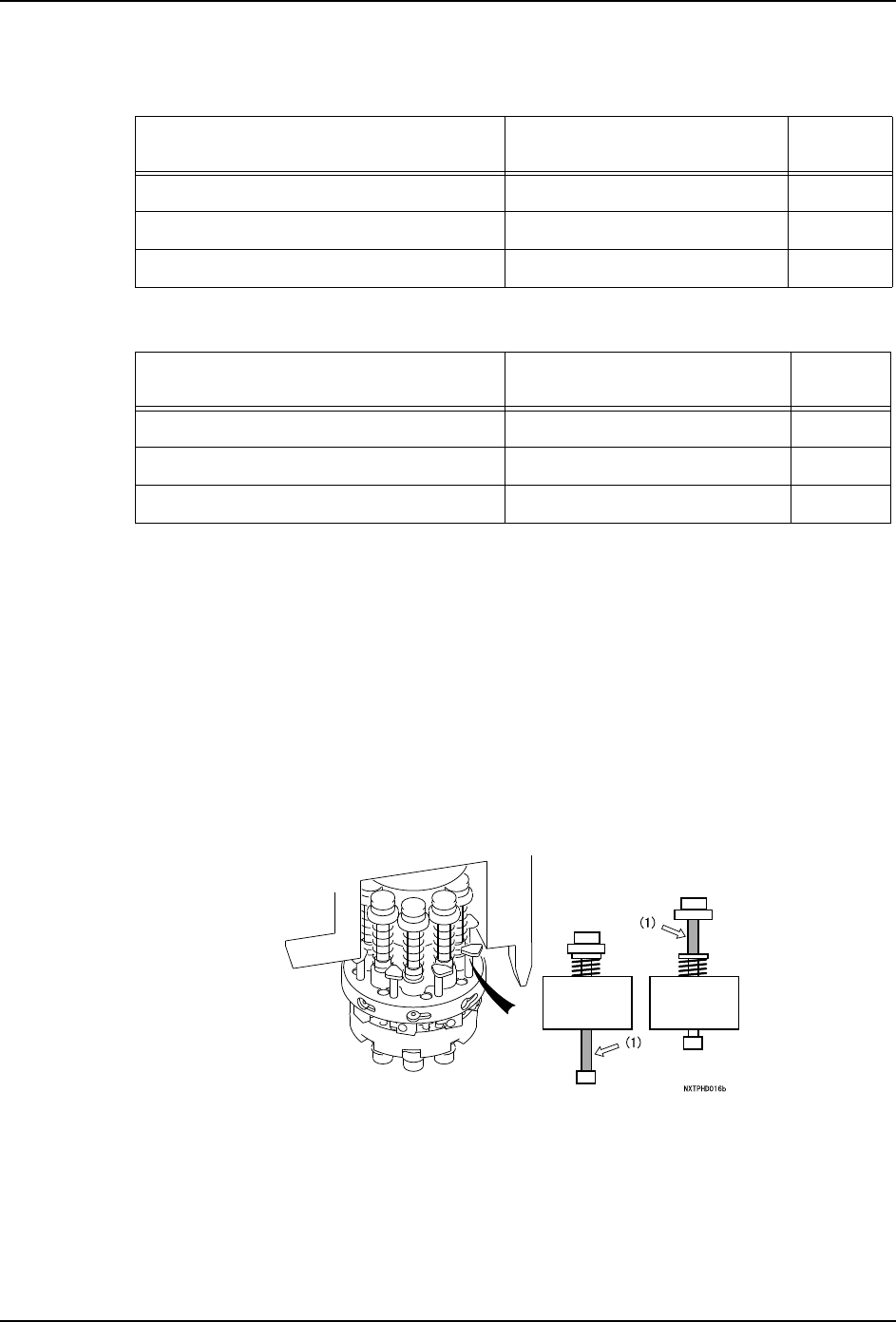

3. 请用清洁的布 （或者棉棒）擦去注油筒 （１）周围的污垢。
4. 用沾有 0.01cc 的 VG-EP No.1 的棉棒或者底纹笔涂敷在注油筒 （1）的上侧。
5. 将注油筒下降，涂敷 0.01cc 的 VG-EP No.1 在注油筒 （1）的下侧。
6. 将注油筒 (1) 上下移动，使润滑油适应。
7. 请用清洁的布，擦去渗出的多余的润滑油。
8. 请给所有的注油筒加油。
9. 用沾有 Biral T&D 的布，薄薄地涂在Q轴(2)的齿轮面上。
10.H12HS 工作头的时候，也请对各个注油筒 (2) 的齿轮涂敷 Biral T&D。
11.用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
润滑油 加油处 加油量
（cc）
VG-EP No.1( 和光化学 ) (1) 注油筒 0.02
Biral T&D （Sugai Chemical Industry） (2) Q 轴齿轮 ( 下部注油筒侧 ) 0.272
MDV235-ZB （黑田精工） (3) 注油筒内 O 型圈 -
润滑油 加油处 加油量
（cc）
VG-EP No.1( 和光化学 ) (1) 注油筒 0.02
Biral T&D （Sugai Chemical Industry） (2) Q 轴齿轮 ( 下部注油筒侧 ) 0.272
MDV235-ZB （黑田精工） (3) 注油筒内 O 型圈 -
fPAsb6Qk
fPAsb6Qk
Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk
QD029-27 6. 预防保养
NXT 机械手册 223

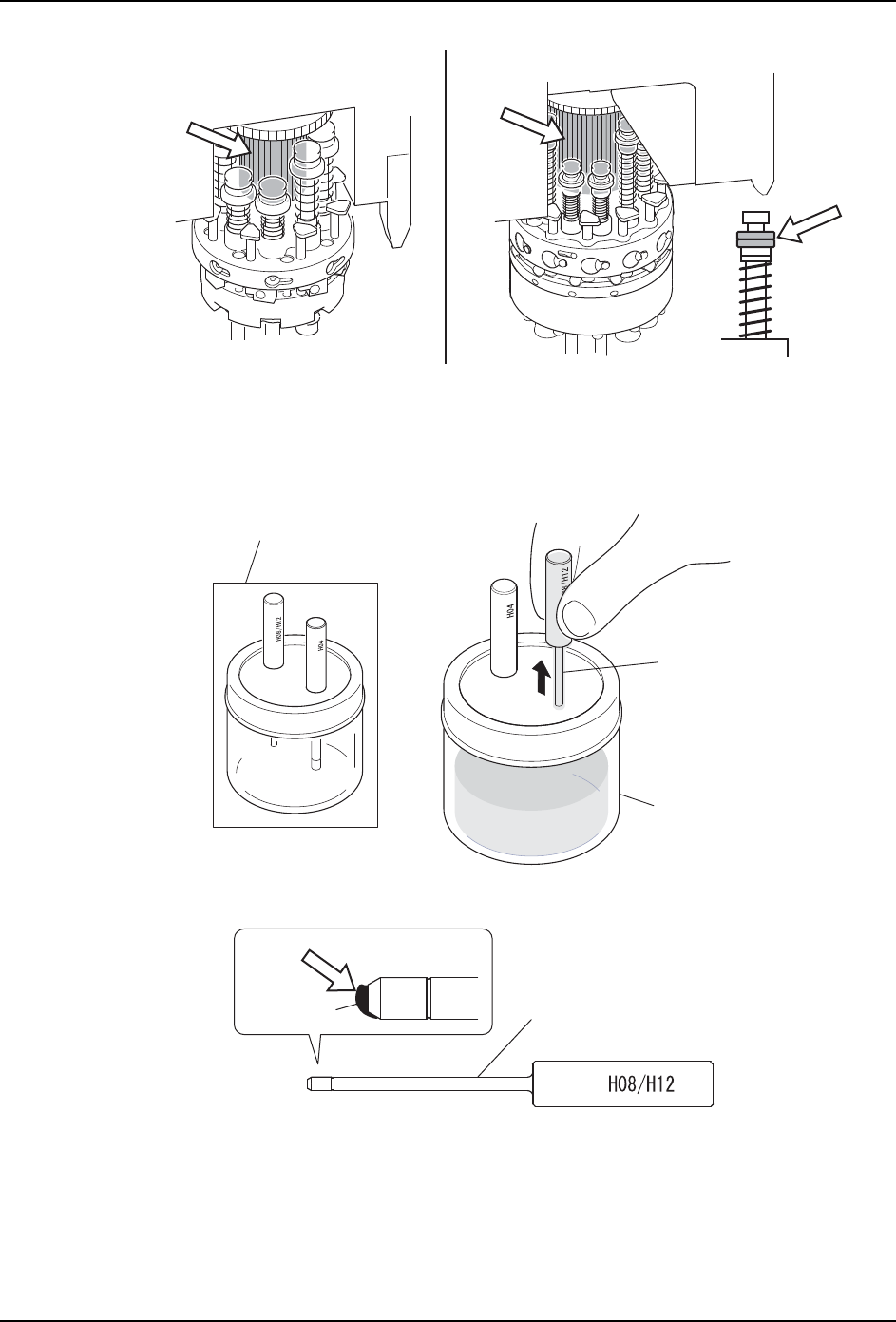

12.将 MDV235-ZB 润滑油薄薄地涂在注油筒内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H08/H12(S) 专用的注油棒。
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
(2)
(2)
01MEC-0440
(2)
H08 H12(S)/H12HS
<H12HS>
NXTPHD120Sa
⊼⊍Ầ
( H8/H12(S)↪)
(AA40R**)
ᆚᇕ⫊
⊼⊍ㄦݙ⍺⒥⊍⍖ᭋ⫼⊏
0(&6
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
