QD029-27 7. 消耗品的更换

NXT 机械手册 367

7.21 料盘单元 -LTC 伺服控制器的电池

对料盘单元 -LTC 的运转必要的数据保存在控制器 (MP2300) 内部的存储器中，这个存储器

用电池备份。为了稳定运行料盘单元 -LTC，请每 2 年必须更换电池。

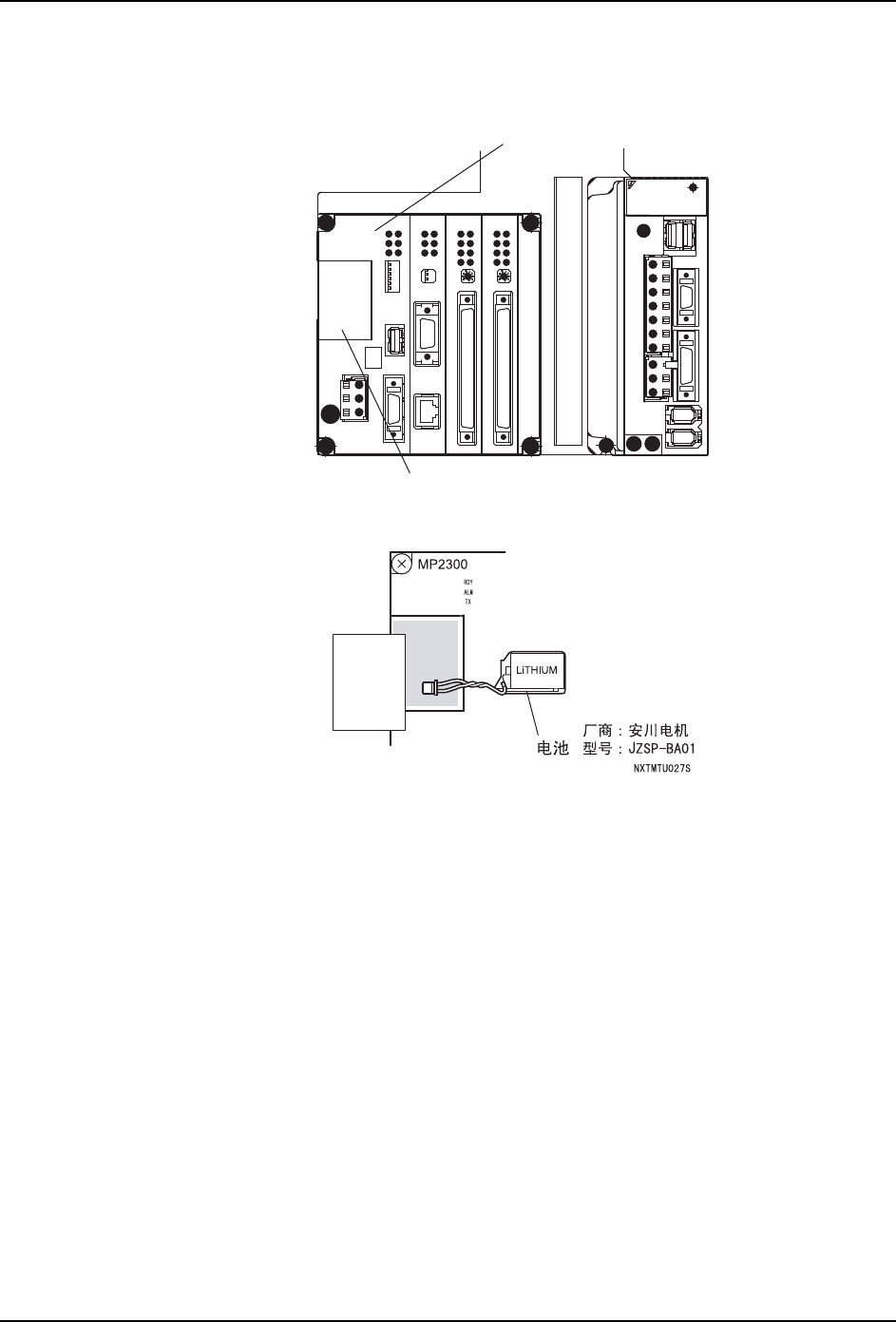

7.21.1 电池的种类

7.21.2 更换方法

1. 请接通模组的电源，安装料盘单元 -LTC。

2. 请拆除料盘单元 -LTC 的废料带箱。

3. 拧松螺丝，打开正面下部的盖板。详细请参考 " 8.23 拆下料盘单元 -LT 盖板 "。

图号 H10212

名称电池

型号 JZSP-BA01

规格 1日8小时运转:约3年

注意

·请不要使用指定以外的电池。

·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重

新设定马达的原点。

·使用完的电池请根据进行处理的地区的规定进行处理。

ᑳ᭭ᏺㆅ

01MEC-0887S

Ⲫᵓ

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

7. 消耗品的更换 QD029-27

368 NXT 机械手册

4. 确认控制的「RDY」LED( 绿色 ) 处于点亮状态。

5. 打开控制器前面的电池盖板。

6. 拆下电池的导线插头，与新品的电池更换。

7. 安装电池后，确认「BAT」LED 已经熄灭。

8. 关上电池盖板。

9. 关紧控制器的安全门。

㪤㪧㪉㪊㪇㪇

01MEC-0889S

⬉∴Ⲫᵓ

᥻ࠊㆅ

fPAsb6Qk

Downloaded at 2012/05/31 17:08 JST by 3MWW3275 DL#fPAsb6Qk

QD029-27 7. 消耗品的更换

NXT 机械手册 369

7.22 料盘单元 -LTC 的 TY 轴 ·TZ 轴伺服放大器的电池

7.22.1 更换时期

电池报警时。

7.22.2 更换方法

1. 请拆除基座内废料带处理输送槽（基座固定部分）。

2. 拧松螺丝，拆下料盘单元 -LTC 的左侧面下部的盖罩。

注意

·请不要使用指定以外的电池。

·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重

新设定马达的原点。

·使用完的电池请根据进行处理的地区的规定进行处理。

01MEC-0883S

෎ᑻݙᑳ᭭ᏺ໘⧚䕧䗕ῑ㨫

˄෎ᑻ೎ᅮ䚼ߚ˅

01MEC-0891S

Ⲫ㔽
