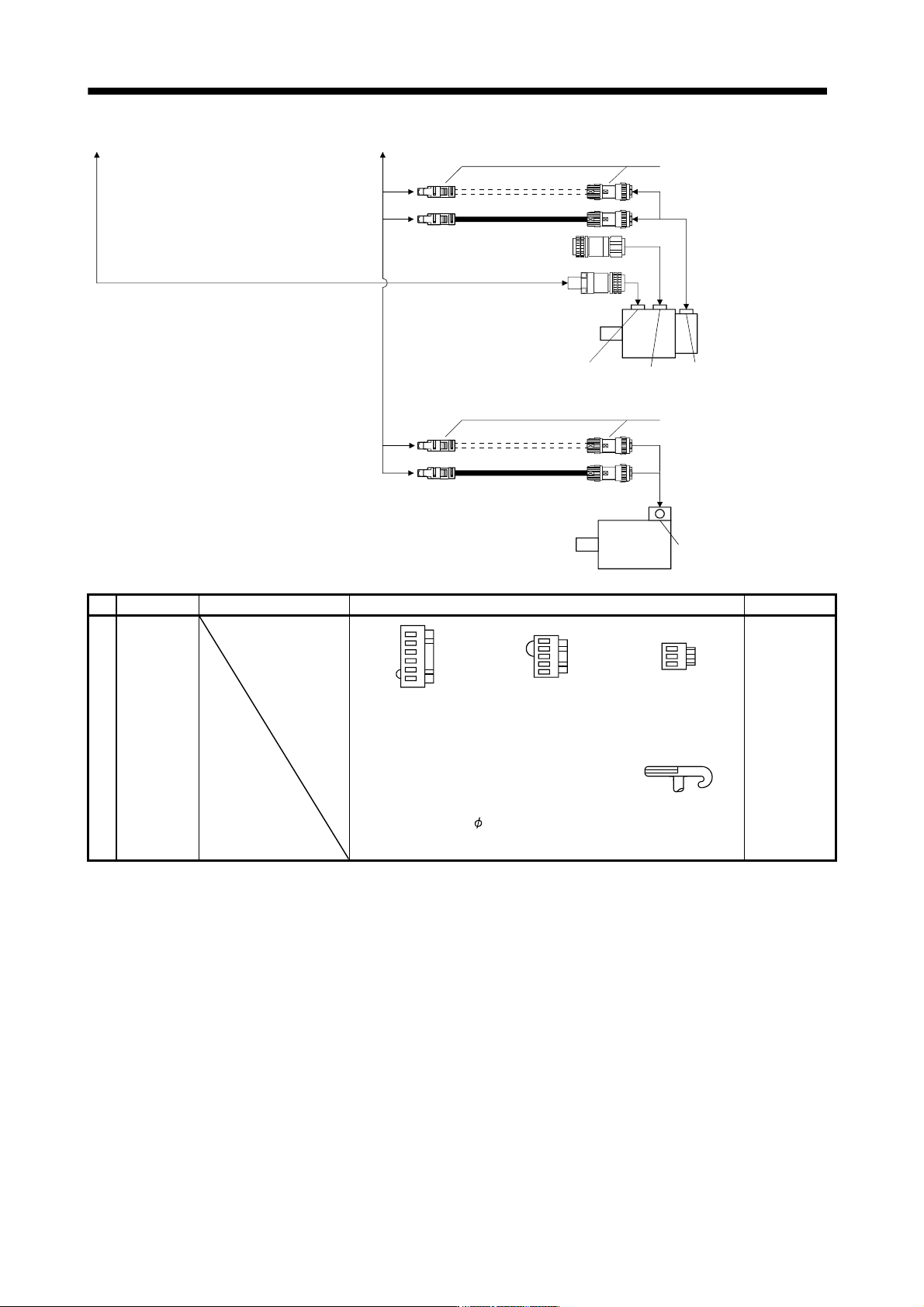

11 - 3
11. OPTIONS AND AUXILIARY EQUIPMENT
24)25)
26)
Servo motor
HC-RP
HC-UP
HC-LP
Encoder
connector
Brake
connector
Power supply
connector
24)25)
26)
Terminal box
Servo motor
HA-LP
38)
30)39)40)
From previous page a) From previous page b)
No. Product Model Description Application
1) Servo
amplifier
power supply
connector
Supplied with
servo
amplifiers of
1kW or less in
100V class
and 200V
class
CNP1
connector: 54928-0610
(Molex)
CNP2
connector: 54928-0520
(Molex)
CNP3
connector: 54928-0310
(Molex)
<Applicable cable example>
Wire size: 0.14mm
2
(AWG26) to 2.5mm
2
(AWG14)
Cable finish OD: to
3.8mm
REC. Lever:
54932-0000
(Molex)
11 - 4
11. OPTIONS AND AUXILIARY EQUIPMENT
No. Product Model Description Application
2) Servo
amplifier
power supply
connector
Supplied with
servo
amplifiers of
3.5kW in 200V
class
CNP1 connector:
PC4/6-STF-7.62-
CRWH
(Phoenix Contact)
CNP2 connector:
54928-0520
(Molex)
CNP3 connector:
PC4/3-STF-7.62-
CRWH
(Phoenix Contact)
<Applicable cable example>
Wire size: 0.2mm
2
(AWG24) to 5.5mm
2
(AWG10)
Cable finish OD: to
5mm
REC. Lever:
54932-0000
(Molex)
Supplied with
servo
amplifiers of
2kW in 200V
class and 2kW
in 400V class
CNP1 connector:
721-207/026-000
(Plug)
(WAGO)
CNP2 connector:
721-205/026-000
(Plug)
(WAGO)
CNP3 connector:
721-203/026-000
(Plug)
(WAGO)
<Applicable cable example>
Wire size: 0.08mm
2
(AWG28) to 2.5mm
2
(AWG12)
Cable finish OD: to
4.1
mm
REC. Lever: 231-131
(WAGO)
3) Motor power
supply cable
MR-PWS1CBL M-A1-L
Cable length: 2
5 10m
Power supply connector
HF-MP series
HF-KP series
Refer to section 11.1.3 for details.
IP65
Load side lead
4) Motor power
supply cable
MR-PWS1CBL M-A1-H
Cable length: 2
5 10m
IP65
Load side lead
Long flex life
5) Motor power
supply cable
MR-PWS1CBL M-A2-L
Cable length: 2
5 10m
Power supply connector
HF-MP series
HF-KP series
Refer to section 11.1.3 for details.
IP65
Opposite-to-
load side lead
6) Motor power
supply cable
MR-PWS1CBL M-A2-H
Cable length: 2
5 10m
IP65
Opposite-to-
load side lead
Long flex life
7) Motor power
supply cable
MR-PWS2CBL03M-A1-L
Cable length: 0.3m
Power supply connector
HF-MP series
HF-KP series
Refer to section 11.1.3 for details.
IP55
Load side lead
8) Motor power
supply cable
MR-PWS2CBL03M-A2-L
Cable length: 0.3m
Power supply connector
HF-MP series
HF-KP series
Refer to section 11.1.3 for details.
IP55
Opposite-to-
load side lead
11 - 5
11. OPTIONS AND AUXILIARY EQUIPMENT
No. Product Model Description Application
9) Motor brake
cable
MR-BKS1CBL M-A1-L
Cable length: 2
5 10m
Brake connector
HF-MP series
HF-KP series
Refer to section 11.1.4 for details.
IP65
Load side lead
10) Motor brake
cable
MR-BKS1CBL M-A1-H
Cable length: 2
5 10m
IP65
Load side lead
Long flex life
11) Motor brake
cable
MR-BKS1CBL M-A2-L
Cable length: 2
5 10m
Brake connector
HF-MP series
HF-KP series
Refer to section 11.1.4 for details.
IP65
Opposite-to-
load side lead
12) Motor brake
cable
MR-BKS1CBL M-A2-H
Cable length: 2
5 10m
IP65
Opposite-to-
load side lead
Long flex life
13) Motor brake
cable
MR-BKS2CBL03M-A1-L
Cable length: 0.3m
Brake connector
HF-MP series
HF-KP series
Refer to section 11.1.4 for details.
IP55
Load side lead
14) Motor brake
cable
MR-BKS2CBL03M-A2-L
Cable length: 0.3m
Brake connector
HF-MP series
HF-KP series
Refer to section 11.1.4 for details.
IP55
Opposite-to-
load side lead
15) Encoder
cable
MR-J3ENCBL M-A1-L
Cable length: 2
5 10m
Encoder connector
HF-MP series
HF-KP series
Refer to section 11.1.2 (1) for details.
IP65
Load side lead
16) Encoder
cable
MR-J3ENCBL M-A1-H
Cable length: 2
5 10m
IP65
Opposite-to-
load side lead
Long flex life
17) Encoder
cable
MR-J3ENCBL M-A2-L
Cable length: 2
5 10m
Encoder connector
HF-MP series
HF-KP series
Refer to section 11.1.2 (1) for details.
IP65
Opposite-to-
load side lead
18) Encoder
cable
MR-J3ENCBL M-A2-H
Cable length: 2
5 10m
IP65
Opposite-to-
load side lead
Long flex life
19) Encoder
cable
MR-J3JCBL03M-A1-L
Cable length: 0.3m
Encoder connector
HF-MP series
HF-KP series
Refer to section 11.1.2 (3) for details.
IP20
Load side lead
20) Encoder
cable
MR-J3JCBL03M-A2-L
Cable length: 0.3m
Encoder connector
HF-MP series
HF-KP series
Refer to section 11.1.2 (3) for details.
IP20
Opposite-to-
load side lead
