DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
89
机以-P9-13（回原点低速速度）反向低速搜索 Z 信号另一侧上升沿，接下来回原点动作分两种情
况：
① 机械偏移量（P9-19、P9-20）为 0：
反向加速或反向匀速运行过程中，遇到 Z 信号另一侧上升沿立即停机。
② 机械偏移量（P9-19、P9-20）不等于 0：
反向加速或反向匀速运行过程中，遇到电机 Z 信号另一侧上升沿立即停机，在电机完全停止后再
根据设定的机械偏移量脉冲个数以及方向（可以是正方向、也可以是负方向），电机再以 P9-13
（回原点低速速度）设定的速度走一段定量脉冲（P9-19、P9-20），之后电机停机。

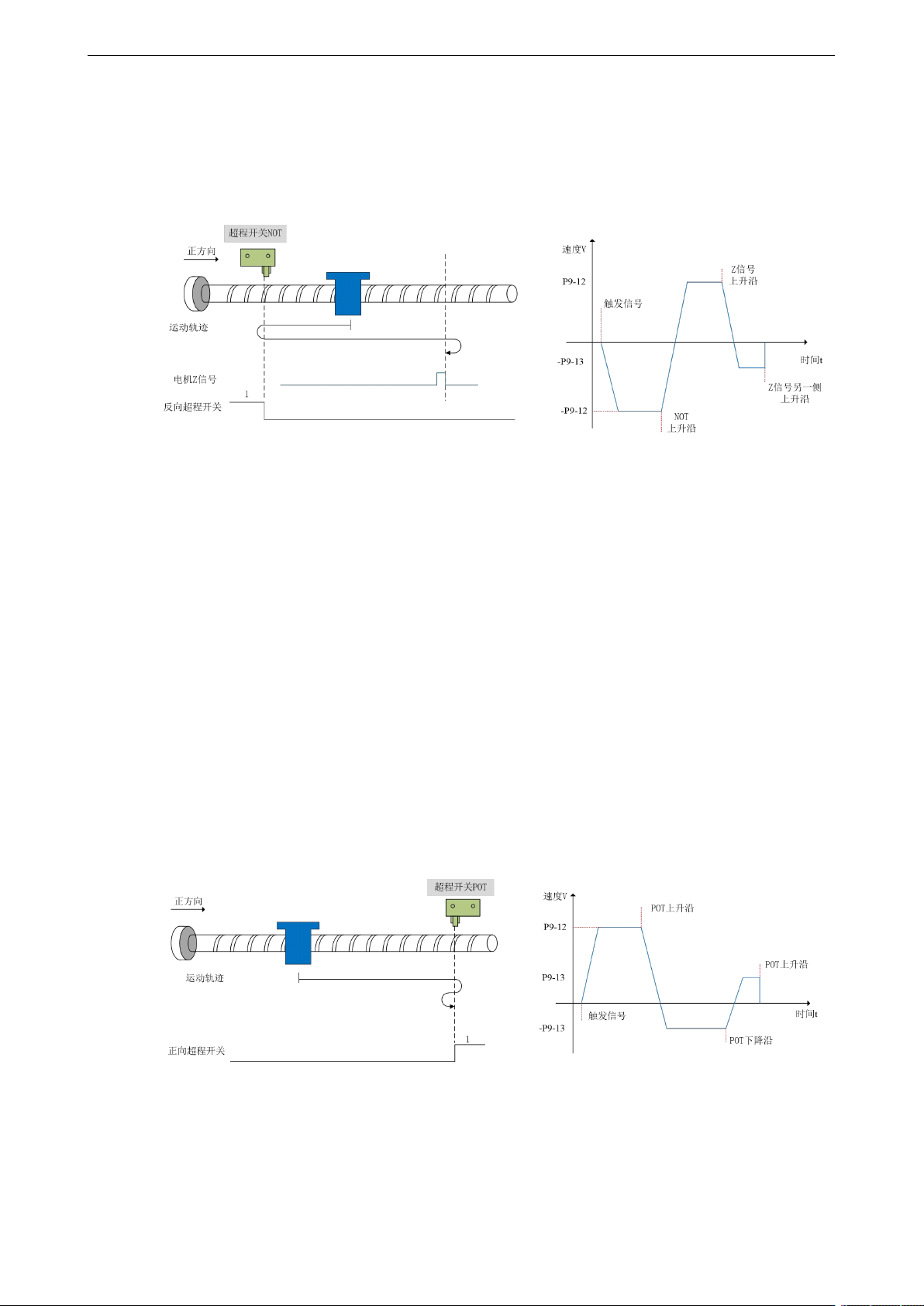

（五）回原点模式 4——正向回零，减速点、原点为正向超程开关 POT（P5-22）（P9-11.2=4）
使用该模式，需要接 NOT、POT。
1）电机开始运动时正向超程开关（POT）无效
伺服电机首先以 P9-12（回原点高速速度）设定值正向高速搜索正向超程开关，遇到正向超程开
关信号的上升沿后，按照 P9-14（回原点加减速时间）设定逐渐减速反向，伺服电机以-P9-13（回
原点低速速度）设定的低速反向搜索正向超程开关信号下降沿，遇到正向超程开关信号下降沿后，
接下来的回原点动作分四种情况：
① Z 相个数（P9-11.0）为 0 且机械偏移量（P9-19、P9-20）为 0：
减速反向（即恢复正向），并以 P9-13（回原点低速速度）正向低速搜索正向超程开关信号上升
沿，正向加速或正向匀速运行过程中，遇到正向超程开关信号上升沿立即停机。
② Z 相个数（P9-11.0）为 0 且机械偏移量（P9-19、P9-20）不为 0：
减速反向（即恢复正向），并以 P9-13（回原点低速速度）正向低速搜索正向超程开关信号上升
沿，正向加速或正向匀速运行过程中，遇到正向超程开关信号上升沿立即停机，在电机完全停止
后再根据设定的机械偏移量脉冲个数以及方向（只能是负方向，即必须在原点开关和 NOT 之间
DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
90
运动），电机再以 P9-13（回原点低速速度）设定的速度走一段定量脉冲，之后电机停机。
③ Z 相个数（P9-11.0）为 1 且机械偏移量(P9-19、P9-20)为 0：
继续以-P9-13（回原点低速速度）设定的低速反向运行，之后在遇到第一个 Z 相信号上升沿后立
即停机。
④ Z 相个数（P9-11.0）为 1 且机械偏移量（P9-19、P9-20）不为 0：
继续以-P9-13（回原点低速速度）设定的低速反向运行，之后在遇到第一个 Z 相信号上升沿后立
即停机，在电机完全停止后再根据设定的机械偏移量脉冲个数以及方向（可以是负方向，也可以
是正方向，但必须在原点开关和 NOT 之间运动），电机再以 P9-13（回原点低速速度）设定的速
度走一段定量脉冲，之后电机停机。

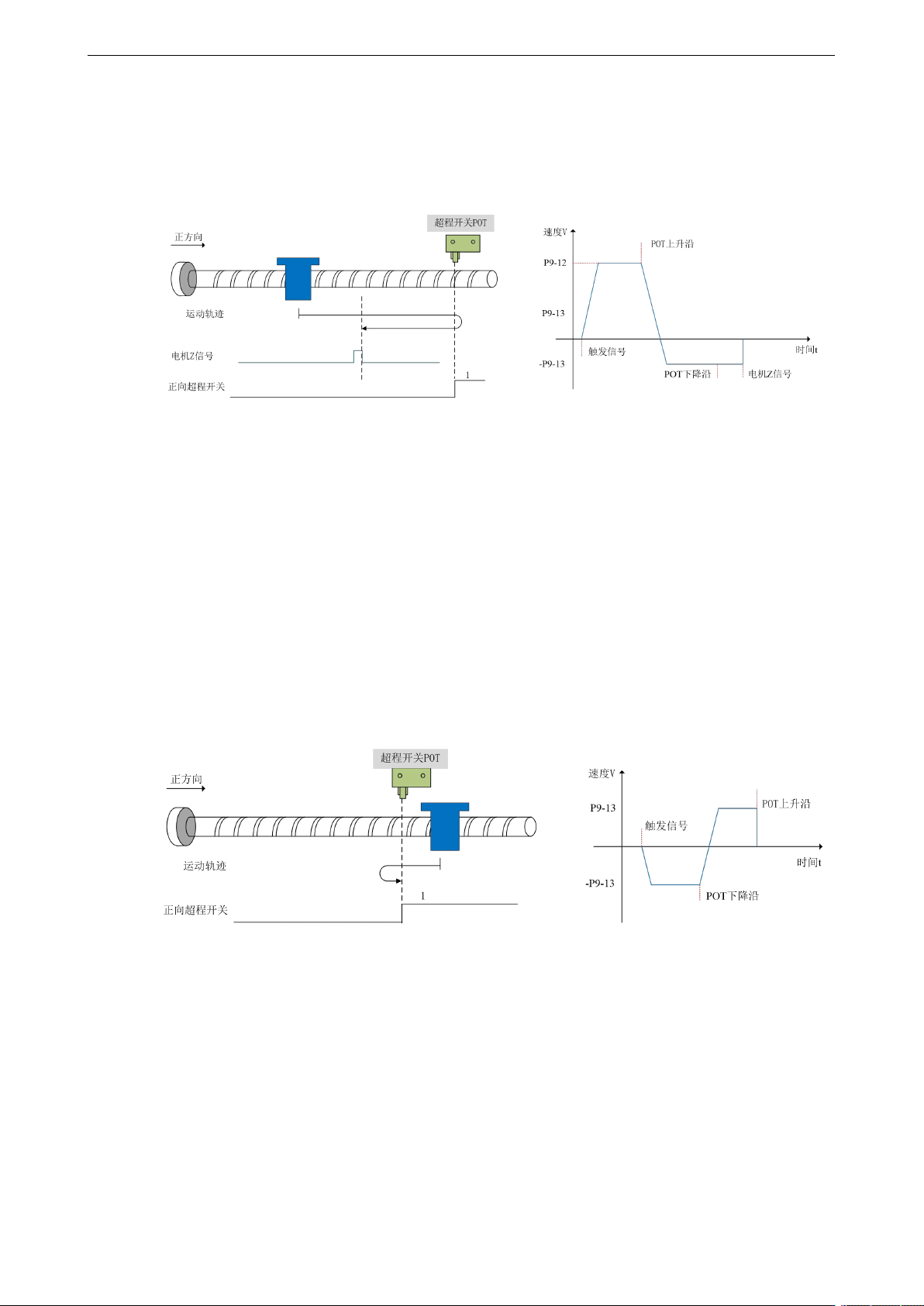

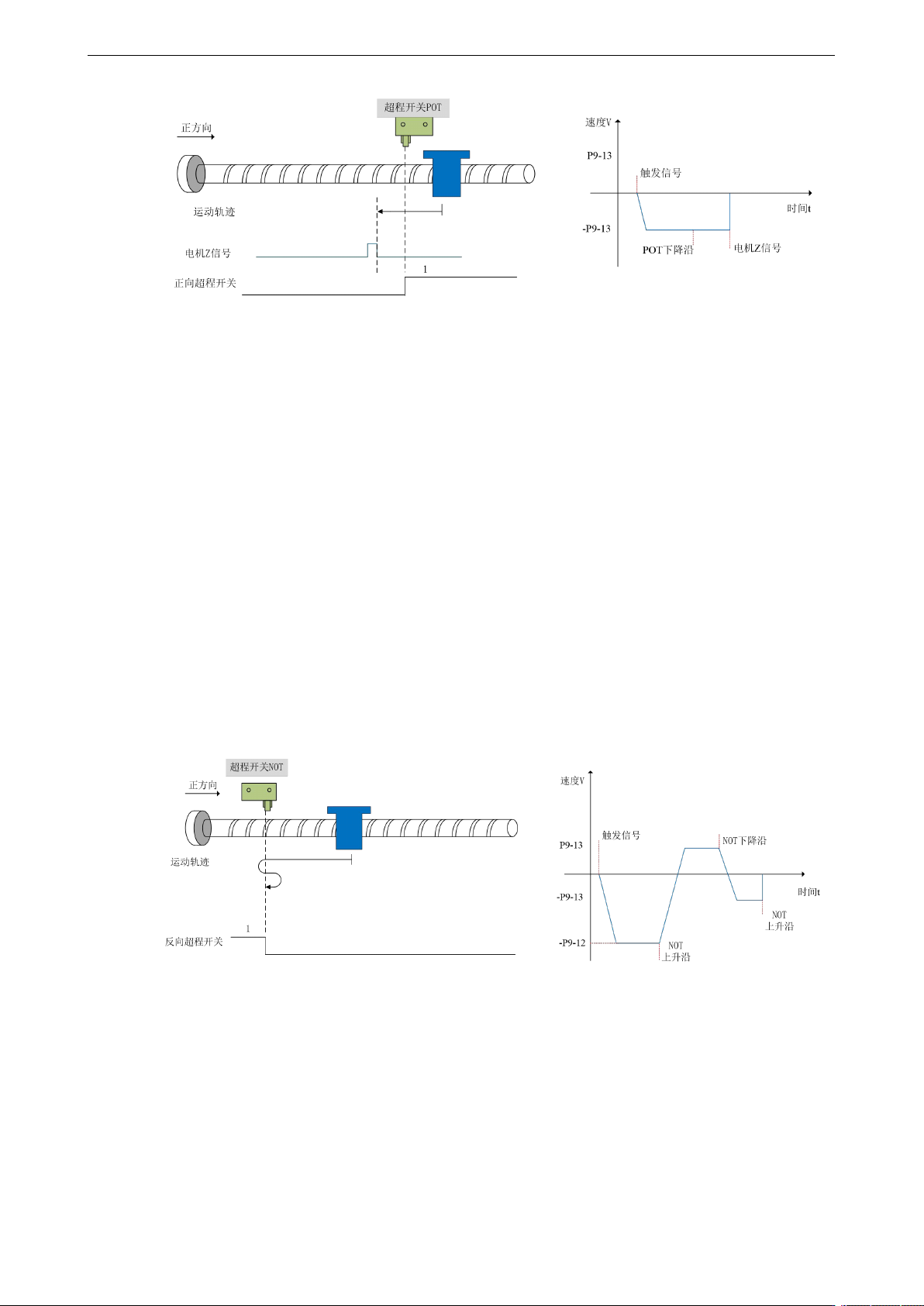

2）电机开始运动时正向超程开关（POT）（P5-22）有效
伺服电机直接以-P9-13（回原点低速速度）设定值反向低速搜索正向超程开关信号（POT）下降
沿，遇到 POT 下降沿后，接下来的回原点动作分四种情况：
① Z 相个数（P9-11.0）为 0 且机械偏移量（P9-19、P9-20）为 0：
减速反向（即恢复正向），以 P9-13（回原点低速速度）低速正向搜索 POT 上升沿，正向加速或
正向匀速运行过程中，遇到 POT 上升沿立即停机。
② Z 相个数（P9-11.0）为 0 且机械偏移量（P9-19、P9-20）不为 0：
减速反向（即恢复正向），以 P9-13（回原点低速速度）低速正向搜索 POT 上升沿，正向加速或
正向匀速运行过程中，遇到 POT 上升沿立即停机，在电机完全停止后再根据设定的机械偏移量
脉冲个数以及方向（只能是负方向，即必须在原点开关和 NOT 之间运动），电机再以 P9-13（回
原点低速速度）设定的速度走一段定量脉冲（P9-19、P9-20），之后电机停机。
③ Z 相个数（P9-11.0）为 1 且机械偏移量（P9-19、P9-20）为 0：
继续以-P9-13（回原点低速速度）设定的低速反向运行，之后在遇到第一个 Z 相信号上升沿后立
即停机。
DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
91
④ Z 相个数 P9-11.0=1 且机械偏移量（P9-19、P9-20）不为 0：
继续以-P9-13（回原点低速速度）设定的低速反向运行，之后在遇到第一个 Z 相信号上升沿后立
即停机，在电机完全停止后再根据设定的机械偏移量脉冲个数以及方向（可以是负方向，也可以
是正方向，但必须在原点开关和 NOT 之间运动），电机再以 P9-13（回原点低速速度）设定的速
度走一段定量脉冲（P9-19、P9-20），之后电机停机。
（六）回原点模式 5——反向回零，减速点、原点为反向超程开关 NOT（P5-23）（P9-11.2=5）
使用该模式，需要接 POT、NOT。
1）电机开始运动时反向超程开关（NOT）无效
伺服电机首先以-P9-12（回原点高速速度）设定值反向高速搜索反向超程开关（NOT），遇到 NOT
的上升沿后，按照 P9-14（回原点加减速时间）设定逐渐减速反向，伺服电机以 P9-13（回原点低
速速度）设定的低速正向搜索 NOT 下降沿，遇到 NOT 下降沿后，接下来的回原点动作分四种情
况：
① Z 相个数（P9-11.0）为 0 且机械偏移量（P9-19、P9-20）为 0：
减速反向（即恢复反向），并以-P9-13（回原点低速速度）反向低速搜索 NOT 上升沿，反向加速
或反向匀速运行过程中，遇到 NOT 上升沿立即停机。
② Z 相个数（P9-11.0）为 0 且机械偏移量（P9-19、P9-20）不为 0：
减速反向（即恢复反向），并以-P9-13（回原点低速速度）反向低速搜索反向超程开关信号（NOT）
上升沿，反向加速或反向匀速运行过程中，遇到 NOT 上升沿立即停机，在电机完全停止后再根
据设定的机械偏移量脉冲个数以及方向（只能是正方向，即必须在原点开关和 POT 之间运动），
电机再以 P9-13（回原点低速速度）设定的速度走一段定量脉冲（P9-19、P9-20），之后电机停
机。
③ Z 相个数（P9-11.0）为 1 且机械偏移量（P9-19、P9-20）为 0：
