DS5P 系列伺服驱动器用户手册 附录
260

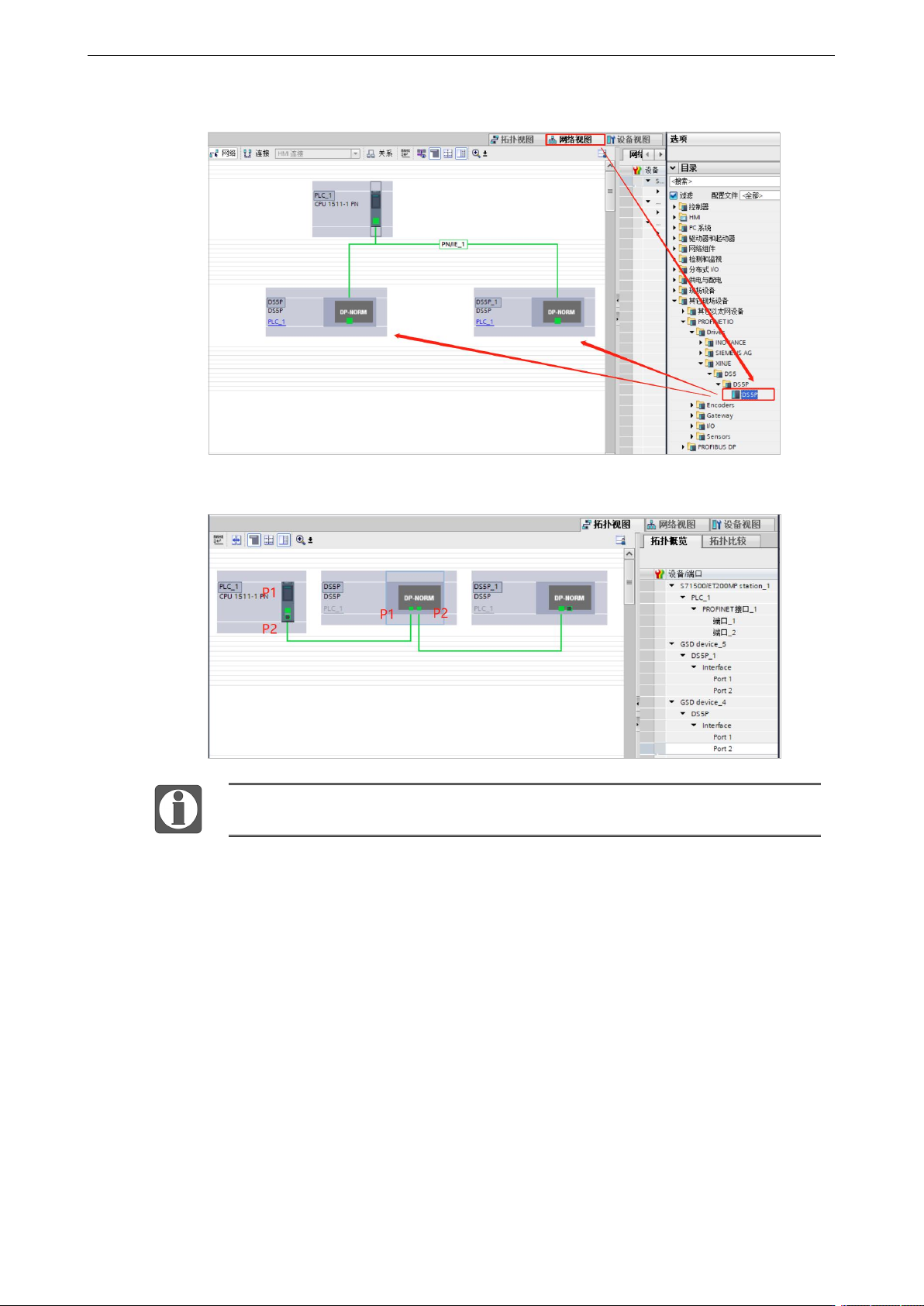

打开网络视图，添加设备并创建与 PLC 的网络连接；
打开拓扑视图，网口连线，本案例是 PLC 上网口 P1 对应伺服上网口 P1：
拓扑视图连接要和物理网线连接一致，不然会报错。
DS5P 系列伺服驱动器用户手册 附录
261

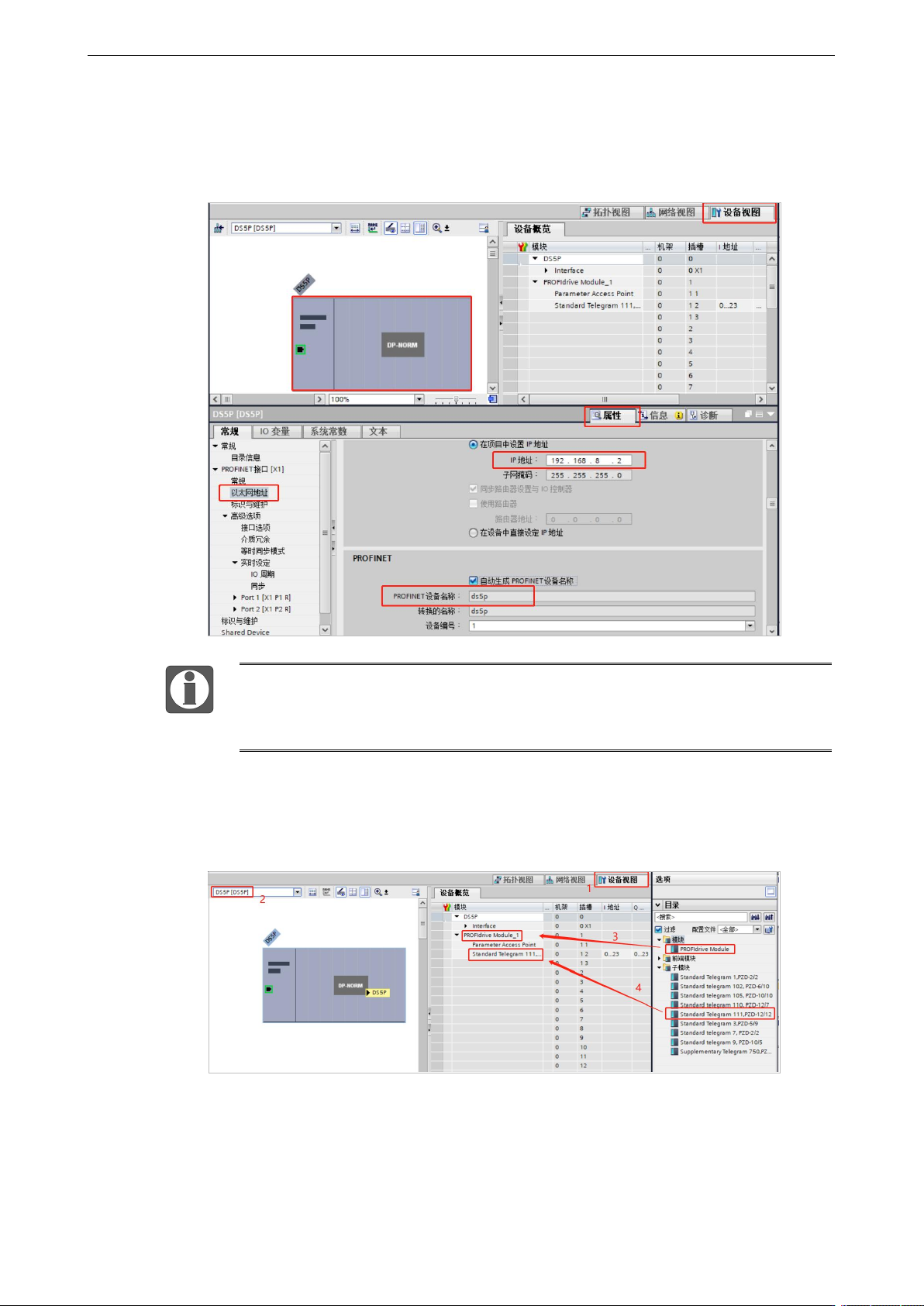

5、设置 IP 地址和设备名称
设备视图，选择设备，属性，以太网地址，设定 IP 地址和设备名称。保证和在线访问一致；
设备视图的 IP 地址和设备名称要和在线访问分配的 IP 地址和设备名称一致，不一
致会报错。多台设备连接时不确定设备名称地址，可通过 PLC 连单台设备在线访
问确定设备名称和 IP 地址。
6、添加报文
在设备视图选择从站，添加报文，先添加模块，再选择添加子模块中的报文；
DS5P 系列伺服驱动器用户手册 附录
262

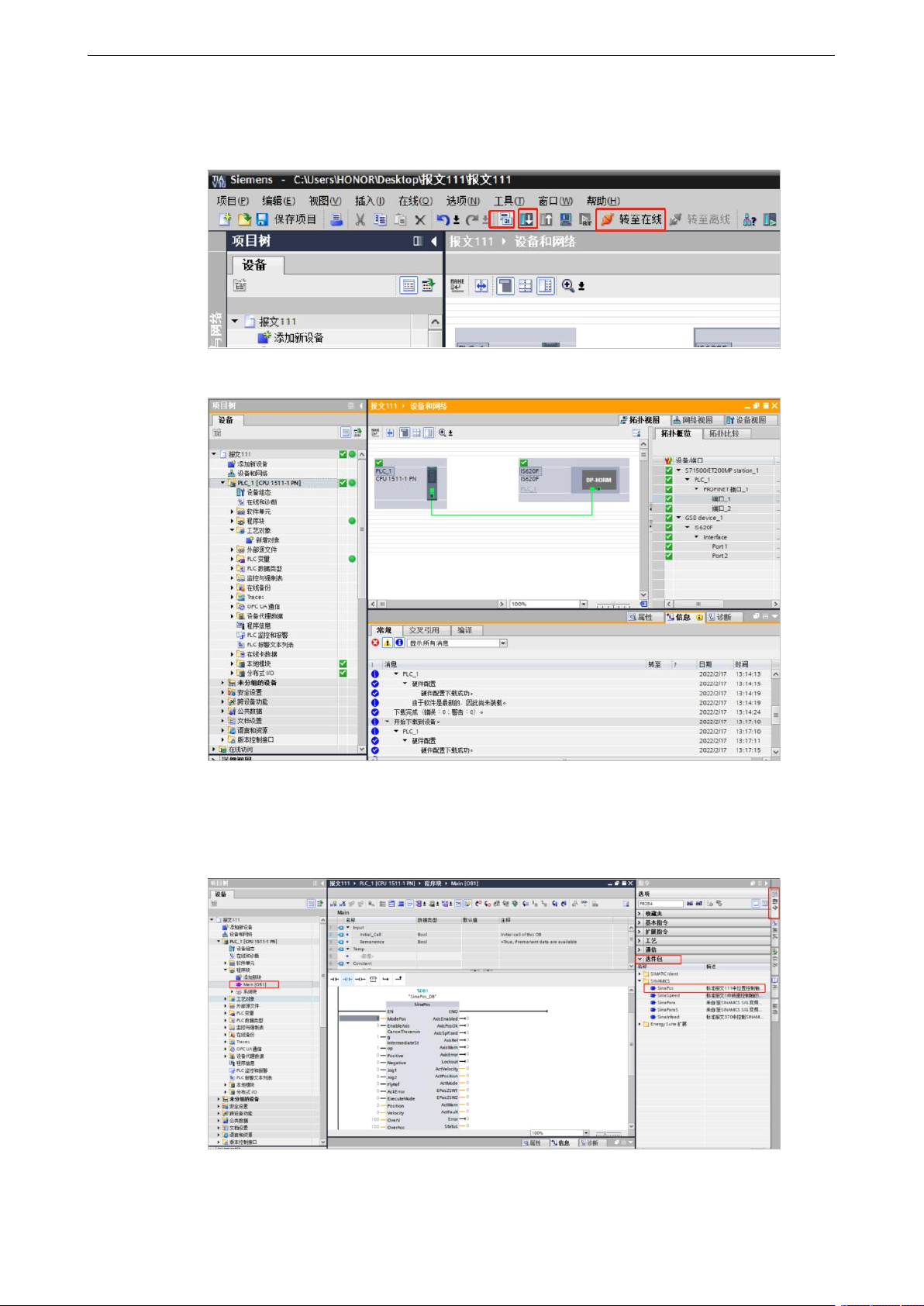

7、编译下载，转至在线
网络正常连接如下图所示：
8、编辑程序
程序块，添加 SinaPos；
