DS5P 系列伺服驱 动器用户手册 5 伺服 系统的与运行 73 5.3.1.3 定位接近信 号（/NEAR） 伺服电机位于 定位完成信号 附近的信号， 以便于设 备提前准备下 一步的动作。 关联参数 参数 含义 出厂设定 单位 设定范围 修改 生效 P5-06 接近信号输出 宽度 50 指令单位 0 ～ 65535 随时 即时 参数 信号名称 出厂设定 适用模式 意义 修改 生效 P5-46 /NEAR n.0000 5 定位接近…
DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
72

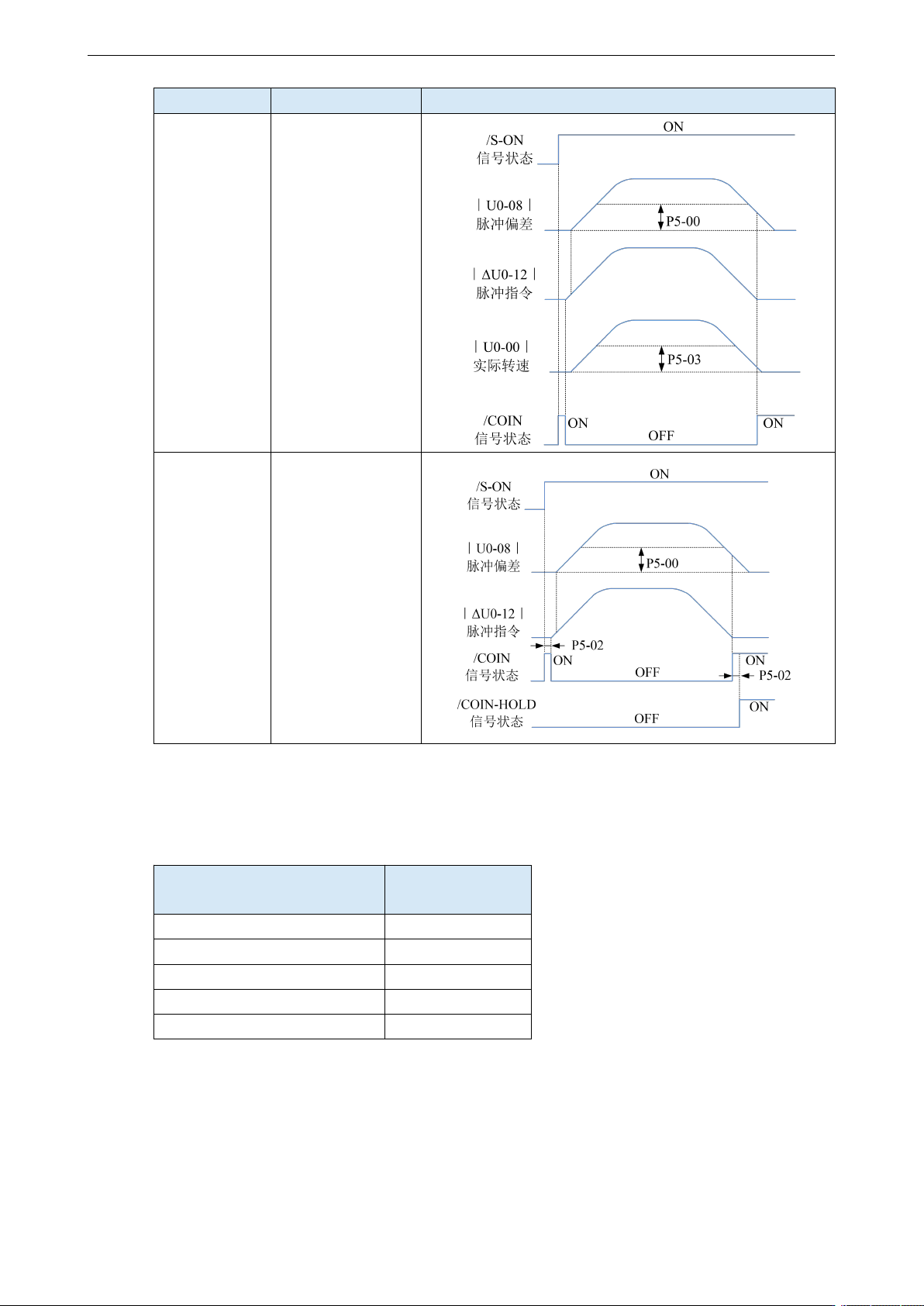

P5-01 的设定
内容
示意图
2
指令结束且电机转
速在旋转检测速度
（P5-03）之下，同
时偏差绝对值小于
P5-00 ， 则 输 出
COIN信号。
3
指令结束，偏差绝
对 值 在 P5-00 之 下
输出COIN信号。若
COIN保 持P5-02时
间 后 ， 则 输 出
COIN-HOLD信号。
2、定位完成宽度的说明
（1）定位完成宽度 P5-00 因电子齿轮比的变化而成比例变化，出厂默认为 11 指令单位。
以下表举例：
电机转一圈所需的指令脉冲数
定位完成宽度
P5-00
定位完成宽度 P5-00 随着电机转一圈所
需的指令脉冲数而成比例变化。
定位完成信号的输出取决于定位完成宽
度，宽度越小，定位完成信号输出越迟，
但信号输出不影响电机实际运行状态。
10000（默认）
11（默认）
20000
22
5000
6
3000
4
2000
3
（2）定位完成宽度也可以单独设置，其更改不会影响电机转一圈所需的指令脉冲数。
DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
73
5.3.1.3 定位接近信号（/NEAR）
伺服电机位于定位完成信号附近的信号，以便于设备提前准备下一步的动作。
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P5-06
接近信号输出宽度
50
指令单位
0～65535
随时
即时
参数
信号名称
出厂设定
适用模式
意义
修改
生效
P5-46
/NEAR
n.0000
5
定位接近
随时
即时
硬件接线详情可参考章节 3.2.2。
如果需要从 SO2 输出信号定位接近，则可将 P5-46 设置为 n.0002/0012。

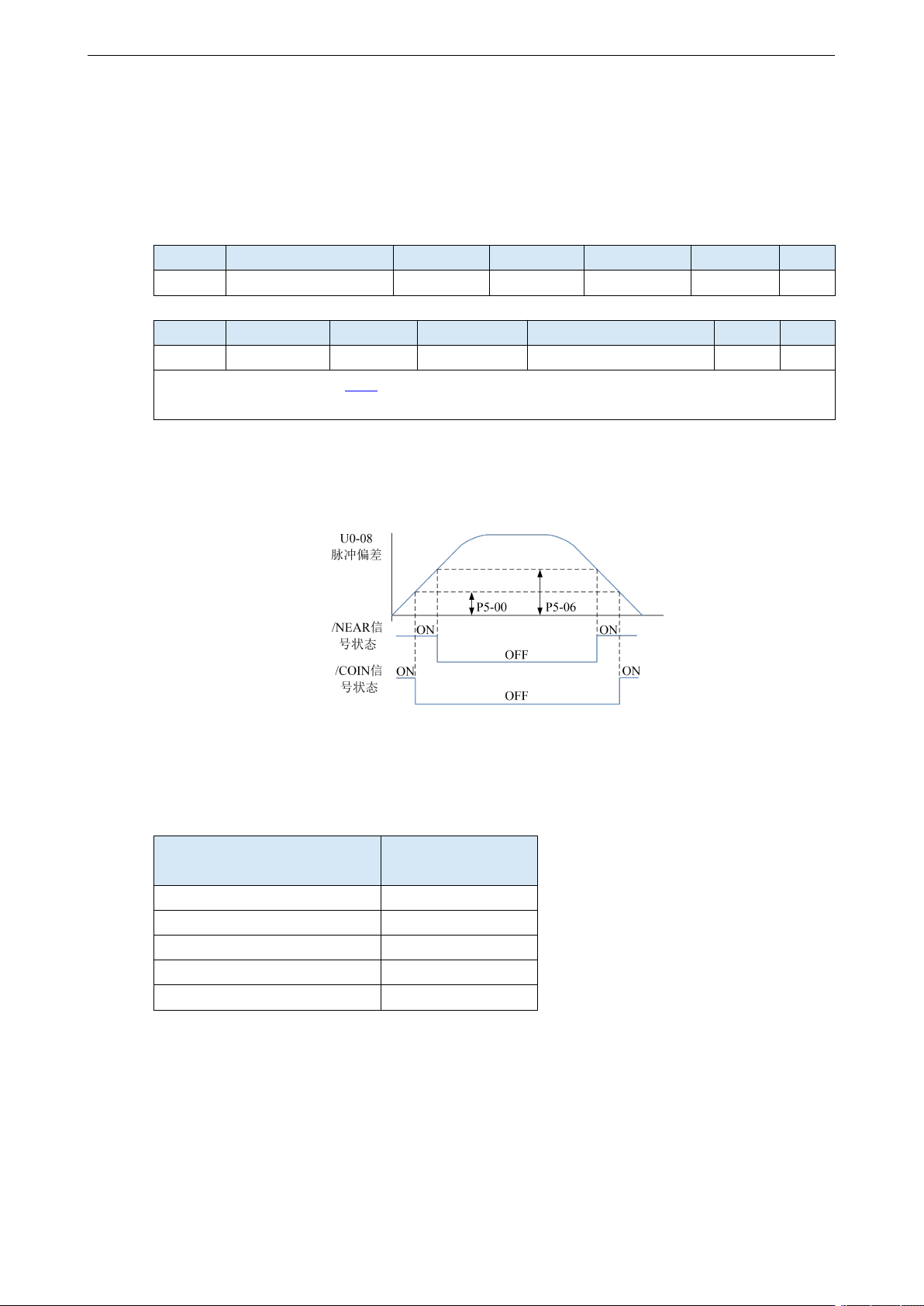

1、定位接近信号输出条件
当伺服驱动器的脉冲偏差值 U0-08 低于 P5-06 设定值时，输出定位接近信号（/NEAR）。
2、接近信号输出的说明
（1）接近信号输出宽度 P5-06 因电子齿轮比的变化而成比例变化，出厂默认为 50 指令单位。
以下表举例：
电机转一圈所需的指令脉冲数
接近信号输出宽度
P5-06
接近信号输出宽度 P5-06 随着电机转一圈
所需的指令脉冲数而成比例变化。
定位完成信号的输出取决于定位完成宽
度，宽度越小，定位完成信号输出越迟，
但信号输出不影响电机实际运行状态。
10000（默认）
50（默认）
20000
100
5000
25
3000
15
2000
10
（2）接近信号输出宽度也可以单独设置，其更改不会影响电机转一圈所需的指令脉冲数。
（3）请将此参数设定得比定位完成宽度大。
DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
74
5.3.1.4 指令脉冲禁止（/INHIBIT）
位置指令禁止，含内部和外部位置指令。在位置控制时停止指令脉冲输入的功能。当/INHIBIT 信
号为 ON 时，不再对脉冲指令进行计数。
关联参数
参数
信号名称
出厂设定
适用模式
意义
修改
生效
P5-32
/INHIBIT
n.0000
5|6
指令脉冲禁止
随时
即时
参数范围 n.0000-001A，通过参数 P5-32 分配到其他输入端子。
如果需要从 SI2 输入信号指令脉冲禁止，则可将 P5-32 设置为 n.0002/0012。硬件接线详情可参
考章节 3.2.1。
1、/INHIBIT 端子有效性说明
参数设置状态
信号/INHIBIT 端子输入状态
信号/INHIBIT 端子逻辑
P5-32=n.0000
无需外接端子输入
无效
P5-32=n.000□
SI□端子无信号输入
P5-32=n.001□
SI□端子有信号输入
P5-32=n.0010
无需外接输入端子
有效
P5-32=n.000□
SI□端子有信号输入
P5-32=n.001□
SI□端子无信号输入
2、/INHIBIT 端子信号对电机运行状态的影响
控制模式
电机运行状态
/INHIBIT 端子逻辑有效
/INHIBIT 端子逻辑无效
5-内部位置控制
暂停当前段
/INHIBIT 信号为 ON→OFF，继续从暂停点继续
运行。
5.3.1.5 偏差清除（/CLR）
位置偏差=（位置指令
-
位置反馈）（编码器单位）
位置偏差清除功能是指驱动器在伺服 OFF 或者接收到/CLR 信号时，可将位置偏差清零。
关联参数
参数
信号名称
出厂设定
适用模式
意义
修改
生效
P5-34
/CLR
n.0000
所有
脉冲偏差清除
随时
即时
参数范围 n.0000-001A，通过参数 P5-34 分配到其他输入端子。
如果需要从 SI2 输入信号偏差清除，则可将 P5-34 设置为 n.0002/0012。硬件接线详情可参考章节
3.2.1。
