DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
62
5.2.3 旋转方向切换
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-05
旋转方向定义
0：正模式
1：反模式
0
-
0~1
伺服 bb
重新上电
用户可以通过参数P0-05改变伺服电机的旋转方向。规定电机的“正转”为“逆时针转动”，“反
转”为“顺时针转动”。（均为面对电机轴观看）
模式
正转
反转
P0-05 设置
标准设定
CCW 为正转
P0-05=0
反转模式
CW 为正转
P0-05=1
5.2.4 停止方式设定
伺服停机按停机方式分为自由停机和减速停机，以下对伺服停机方式做出解释说明。
停机方式
自由停机
减速停机
停机原理
伺服驱动不使能，伺服电机不通电，自由减速到 0，
减速时间受机械惯量、设备摩擦等影响。
伺服驱动器输出反向制动
转矩，电机迅速减速到 0。
停机特点
优点：平滑减速，机械冲击小。
缺点：减速过程较慢。
优点：减速时间短。
缺点：存在机械冲击。
根据伺服停机出现的场景不同，分为伺服 OFF 停机、报警停机和超程停机。
1、伺服 OFF 以及报警停机
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-30
停止超时时间
20000
1ms
0～65535
伺服 bb
即时
P0-27
伺服关使能停机模式
0
-
0/2
伺服 bb
即时
P0-29
报警停止方式
2
-
0/2
伺服 bb
即时
DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
63
参数
数值
意义
P0-27
0
自由运行停止，停止后保持自由运行状态
2
减速制动停止，停止后保持自由运行状态
P0-29
关使能属性报警
0/2
自由运行停止，停止后保持自由运行状态
不关使能属性报警
0
自由运行停止，停止后保持自由运行状态
2
减速制动停止，停止后保持自由运行状态
注意：
1）伺服关使能停机模式（P0-27）
① 当 P0-27=0 时，若发生伺服 OFF 后，电机开始依靠自由停车，无报警；
② 当 P0-27=2 时，若发生伺服 OFF 后，电机开始依靠减速停车，直到速度小于 50rpm 后转为自
由停车。同时伺服会对减速停止阶段计时，在减速停止过程中如果计时时间已经大于 P0-30，电
机转速还没有降到 50rpm 以下，则报警 E-262。
2）伺服报警停车方式（P0-29）
（1）关使能属性报警
① 当 P0-29=0/2 时，若发生伺服报警后，电机开始依靠自由停车；
（2）不关使能属性报警
① 当 P0-29=0 时，若发生伺服报警后，电机开始依靠自由停车；
② 当 P0-29=2 时，若发生伺服报警后，电机开始依靠减速停车，直到速度小于 50rpm 后转为自
由停车，同时伺服会对减速停止阶段计时。在减速过程中如果计时时间已经大于 P0-30，伺服会
直接进行自由停车，此时由于伺服处于报警状态，则不论 P0-29 的值为多少，均不会报警 E-262。
停止后保持自由运行状态；
3）伺服驱动 SO 端子分配了抱闸功能，不论 P0-27/P0-29=0 还是 2，均以减速方式停车。
4）伺服驱动设置 P0-27/29=1/3/4/5 没有意义，均以自由停车方式停车。
2、超程时的停车方式
伺服单元的超程防止功能是指当机械的可动部超出所设计的安全移动范围时，通过输入限位开关
的信号，使伺服电机强制停止的安全功能。
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-28
伺服超程停止模式
2
-
0～3
伺服 bb
即时
P0-30
停止超时时间
20000
1ms
0～65535
伺服 bb
即时
P5-22
禁止正转 /P-OT
n.0000
-
0~ff
随时
即时
P5-23
禁止反转 /N-OT
n.0000
-
0~ff
随时
即时
DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
64

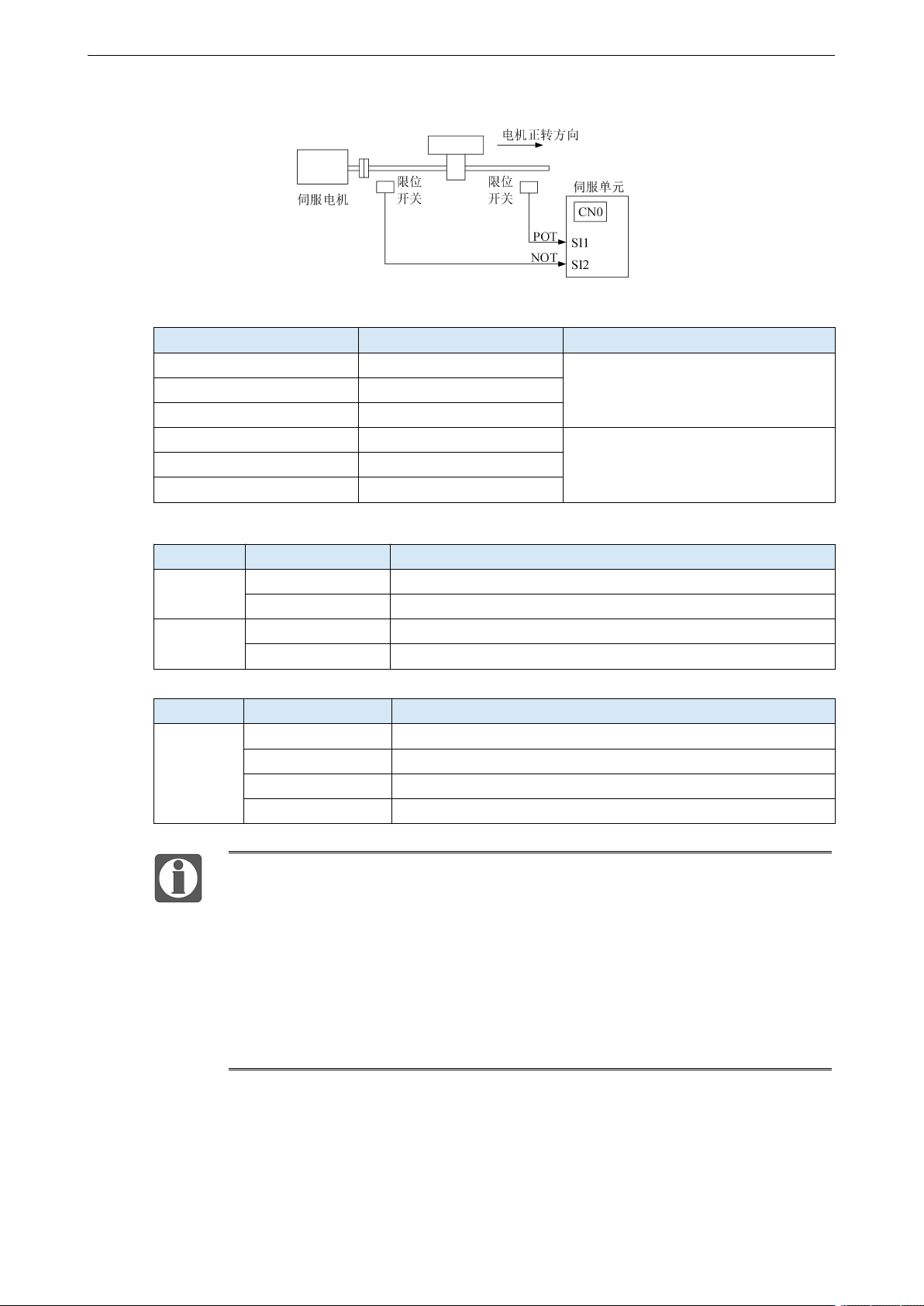

请务必按下图所示连接限位开关。
圆台及输送机等旋转型用途无需超程防止功能，此时无需对超程防止用输入信号进行接线。
参数设置状态
信号/POT、端子输入状态
超程信号（/POT、/NOT）端子逻辑
P5-22/P5-23=n.0000
无需外接端子输入
无效
P5-22/P5-23=n.000□
SI□端子无信号输入
P5-22/P5-23=n.001□
SI□端子有信号输入
P5-22/P5-23=n.0010
无需外接输入端子
有效
P5-22/P5-23=n.000□
SI□端子有信号输入
P5-22/P5-23=n.001□
SI□端子无信号输入
正转限位信号/POT、反转限位信号/NOT 内参数设置不能同时设置为同一个端子输入。
运行方向
遇到限位
运行状态
正转
正限位有效
POT，按 P0-28 设置伺服超程停止模式停车
反限位有效
报警 E-261
反转
正限位有效
报警 E-261
反限位有效
NOT，按 P0-28 设置伺服超程停止模式停车
参数
数值
意义
P0-28
0
减速停止 1，停止后超程方向力矩为 0，接收指令
1
自由停止，停止后超程方向力矩为 0，接收指令
2
减速停止 2，停止后超程方向不接收指令
3
报警（E-260）
P0-28=0/2 时，电机接收到超程停止信号后开始减速停止，同时超程处理过程中
停止超时时间也起作用。
位置控制时，用超程信号使电机停止运行时，可能会有位置偏差脉冲，要清除
位置偏移脉冲，必须输入清除信号/CLR。如果伺服单元仍然接收到脉冲，这些
脉冲将会累积直至伺服单元报警。
转矩控制时，伺服驱动 SO 端子分配了抱闸功能，无法通过超程信号端子 P5-22，
P5-23 分配端子。
伺服驱动 SO 端子分配了抱闸功能，P0-28 自动设置成 2。
