DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
108
参数
设定值
意义
修改
生效

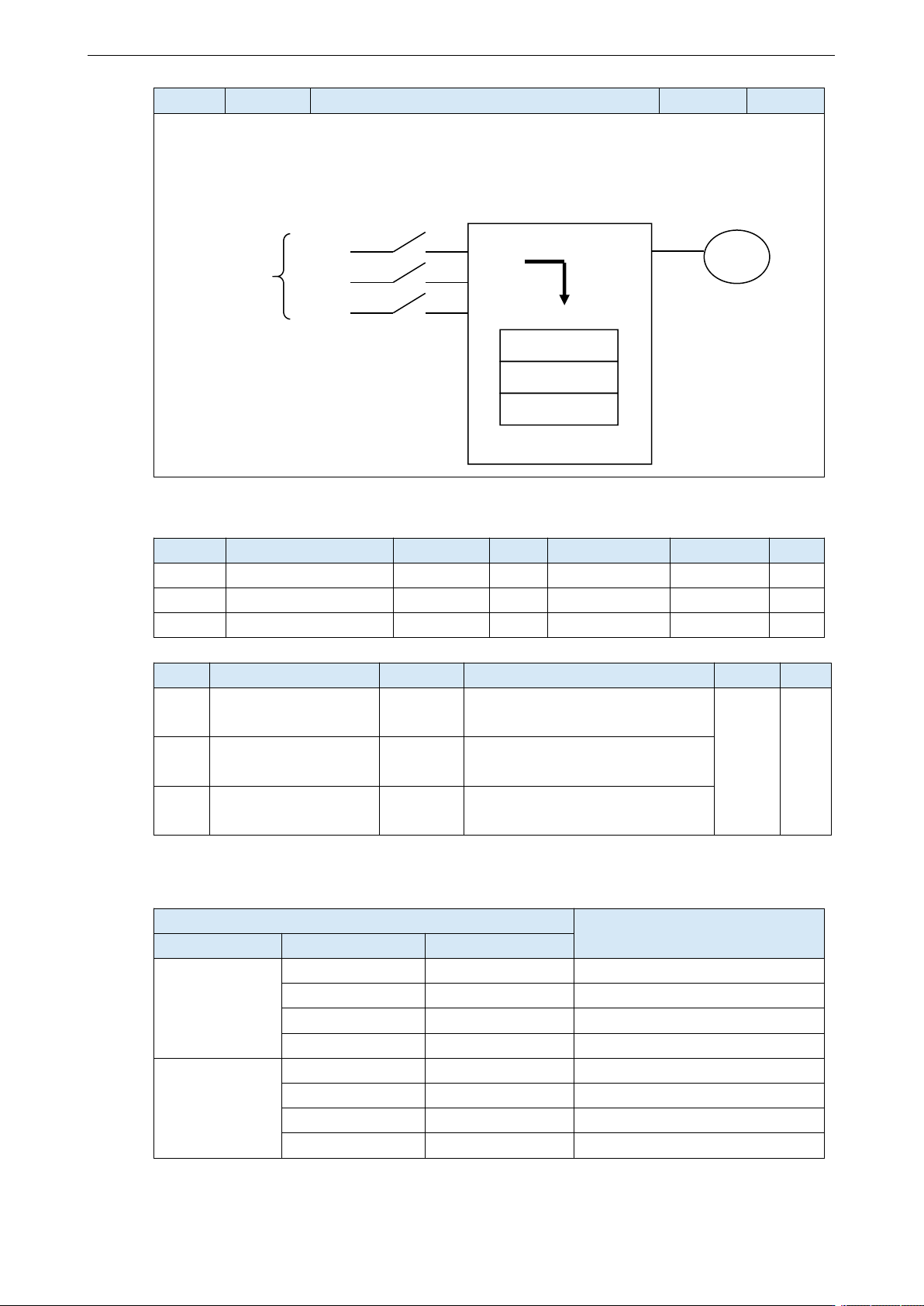

功能概述：内部设定速度选择是通过伺服单元内部的用户参数事先设定 3 种电机转速并利用
外部输入信号选择其速度以进行速度控制运行的功能。不必再外部配置速度发生器或者脉冲
发生器。
M
伺服电机
以 设 定 的 速
度运行电机。
伺服单元
速度选择
SPEED1 P3-05
SPEED2 P3-06
SPEED3 P3-07
用户参数
/SPD-D
/SPD-A
/SPD-B
接点输入
不需要外部的速度设定
器与脉冲发生器。
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P3-05
内部设定速度 1
0
rpm
-9999～+9999
随时
即时
P3-06
内部设定速度 2
0
rpm
-9999～+9999
随时
即时
P3-07
内部设定速度 3
0
rpm
-9999～+9999
随时
即时
参数
信号名称
出厂设定
设定范围
修改
生效
P5-27
内部方向选择/SPD-D
n.0000
参数范围 0000-0014，通过参数
P5-27 分配到其他输入接口。
随时
即时
P5-28
内部速度选择/SPD-A
n.0000
参数范围 0000-0014，通过参数
P5-28 分配到其他输入接口。
P5-29
内部速度选择/SPD-B
n.0000
参数范围 0000-0014，通过参数
P5-29 分配到其他输入接口。
1、运行转速与端子信号的关联
输入信号
运行速度
/SPD-D（P5-27）
/SPD-A（P5-28）
/SPD-B（P5-29）
0<正转>
0
0
内部指令 0 速
0
1
P3-05：SPEED1
1
1
P3-06：SPEED2
1
0
P3-07：SPEED3
1<反转>
0
0
内部指令 0 速
0
1
P3-05：SPEED1
1
1
P3-06：SPEED2
1
0
P3-07：SPEED3
DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
109

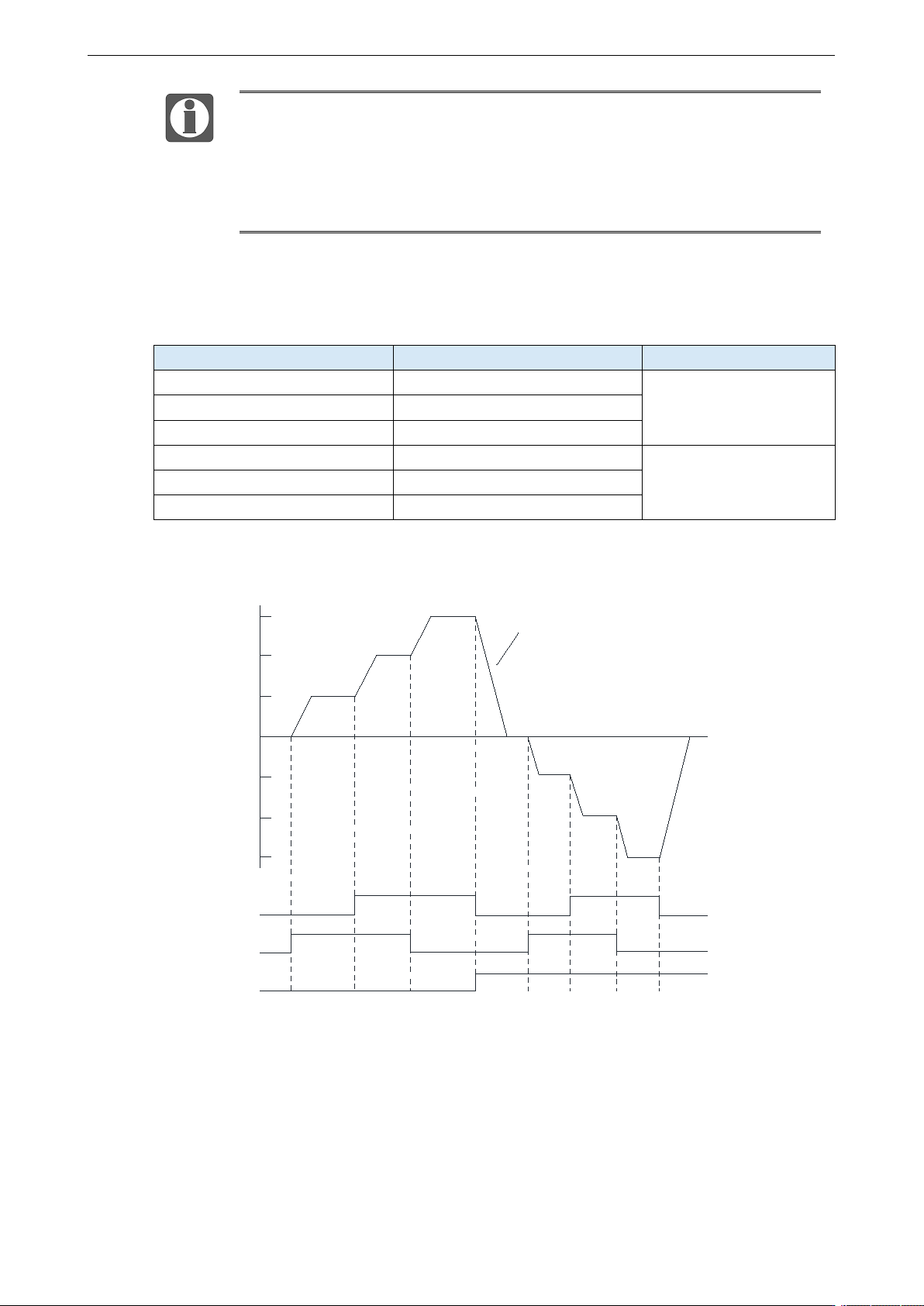

/SPD-D 信号为方向控制，可根据 P5-27 更改输入 SI 端子。端子信号的有效
性决定电机方向。
/SPD-A 和/SPD-B 输入端子有效性的组合决定多段段速。
上述表格中的 0/1 均带表信号的有效性。0 为端子输入无效，1 为端子输入
有效。
2、端子有效性说明
下表以/SPD-D 为例，/SPD-A、/SPD-B 信号同理。
参数设置状态
信号/SPD-D 端子输入状态
信号/SPD-D 端子逻辑
P5-27=n.0000
无需外接端子输入
无效
P5-27=n.000□
SI□端子无信号输入
P5-27=n.001□
SI□端子有信号输入
P5-27=n.0010
无需外接输入端子
有效
P5-27=n.000□
SI□端子有信号输入
P5-27=n.001□
SI□端子无信号输入
3、运行示例
0
+SPEED1
停止
+SPEED2
+SPEED3
-SPEED1
-SPEED2
-SPEED3
段速1
段速2
段速3
停止
段速1
段速2
段速3
停止
加减速过程由参数
P3-09、P3-10决定
SPD-A
SPD-B
SPD-D
OFF OFF OFF OFFOFF
OFF
OFF
OFF OFF OFF OFF
OFF OFF OFF
ON ON ON ON
ONON ON ON
ON ON ON ONON
DS5P 系列伺服驱动器用户手册 5 伺服系统的与运行
110
5.5 转矩控制
参数
概要
参考章节
P0-01 控制方式选择
设置为 1：内部转矩模式
5.5.1 转矩控制（内部
设定）
P3-33 内部转矩指令给定
给定值为额定转矩的百分
比值
5.5.1.1 内部转矩指令
给定
P3-16 转矩控制时的内部正向速度限制
P3-17 转矩控制时的内部反向速度限制
P3-14 正向最大速度限制（MAX 速度）
P3-15 反向最大速度限制（MAX 速度）
转矩模式下的速度限制
5.4.2.1 内部速度模式
P5-27 速度方向切换/SPD-D
换向，默认为 n.0000；
如通过 SI2 端子给定换向，
可将 P5-27 设置为 n.0002
5.5.1 转矩控制（内部设定）
参数
设定值
意义
修改
生效
P0-01
1
转矩控制：内部设定
伺服 bb
即时
功能概述：利用内部设定转矩作为转矩指令来进行转矩控制。
5.5.1.1 内部转矩指令给定
参数
含义
出厂设定
单位
设定范围
修改
生效
P3-33
内部转矩指令给定
0
1%额定转矩
-1000～
+1000
随时
即时
本参数的设定单位是 1%的额定转矩，正负给定对应电机正反转。
例如：P3-33 设定为 50，代表电机以 50%的额定转矩正转；
P3-33 设定为-20，代表电机以 20%的额定转矩反转；
除了使用转矩的数值控制伺服运行方向，还可以使用/SPD-D 控制方向。
5.5.1.2 转矩控制时的内部速度限制
参数
含义
出厂设定
单位
设定范围
修改
生效
P3-16
转矩控制时的内部正向速度限
制
电机额定
rpm
5～65535
随时
即时
P3-17
转矩控制时的内部反向速度限
制
电机额定
rpm
5～65535
随时
即时
注意：即使本参数的设定速度大于 P3-14 速度限制，实际生效的速度限制也只是较低速度限制
值。（最高转速为 P3-14/P3-15 与 P3-16/P3-17 中的较小值）
