DS5P 系列伺服驱动器用户手册 3 伺服系统的配线
42

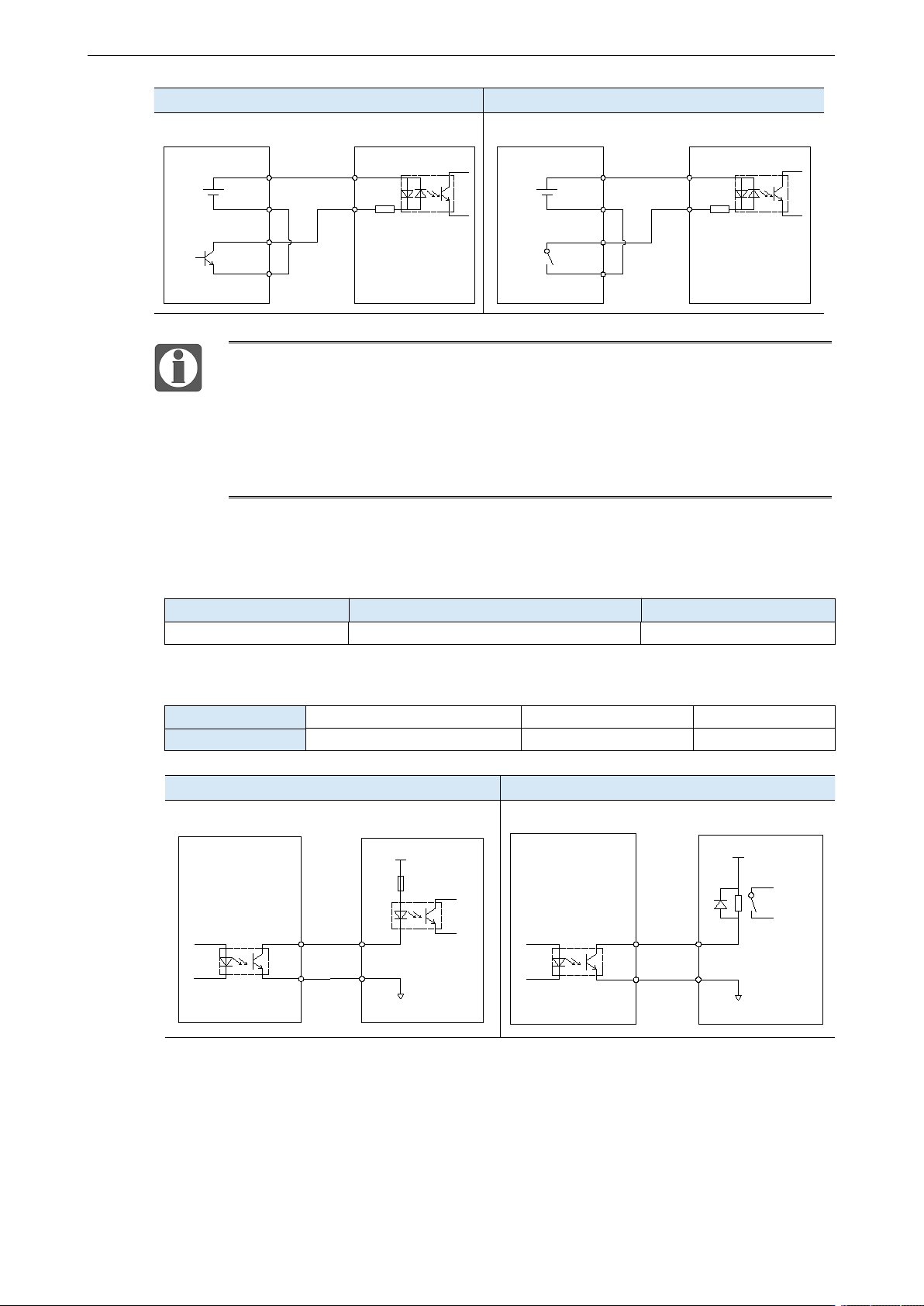

集电极开路型(24V电源、SI3/SI4/SI5)
继电器型(24V电源、SI3/SI4/SI5
上级装置(NPN 伺服驱动器
SI
+24V
+
COM2
Y2
0V
+24V
R=3.3KΩ R=3.3KΩ
SI
+24V
+
COM2
Y2
0V
+24V
上级装置(NPN 伺服驱动器
SI
+24V
+
COM2
Y2
0V
+24V
R=3.3KΩ R=3.3KΩ
SI
+24V
+
COM2
Y2
0V
+24V
SI1SI2 +-标识,SI3SI4SI5 的公共端为“+24V”端子;
其中SI1/2 NPN 接法SI3/4/5 支持 NPN PNP 接法(同一时刻只能使
用一种);
集电极开路输出电路的最大允许电压、电流容量如下所示:
电压:DC 30V(最大)
电流:DC 50mA(最大)
3.2.2 SO 输出信号
分类
输入端子
功能
开关量输出
SO1~SO3
多功能输出信号端子
输出端子的出厂分配
端子
SO1
SO2
SO3
功能
COIN/定位完成
ALM/报警
未分配
光耦型
继电器型
伺服驱动器 上级装置
X3
COM
0V
+24V +24V
0V
COM
X3
SO1+
SO1-
SO1-
SO1+
伺服驱动器 上级装置
X3
COM
0V
+24V +24V
0V
COM
X3
SO1+
SO1-
SO1-
SO1+
DS5P 系列伺服驱动器用户手册 3 伺服系统的配线
43
SO1SO2SO3 +-标识
SO1-SO2-SO3-可使用同 COM 连在一起SO 支持 NPN PNP
法;
最大负载电流所有 SO 都为 50mA 输出,支持 24VDC最高不超 30VDC
因此抱闸需通过中间继电器转接,防止因电流过大烧毁端子,或无法打开导
致磨坏抱闸。

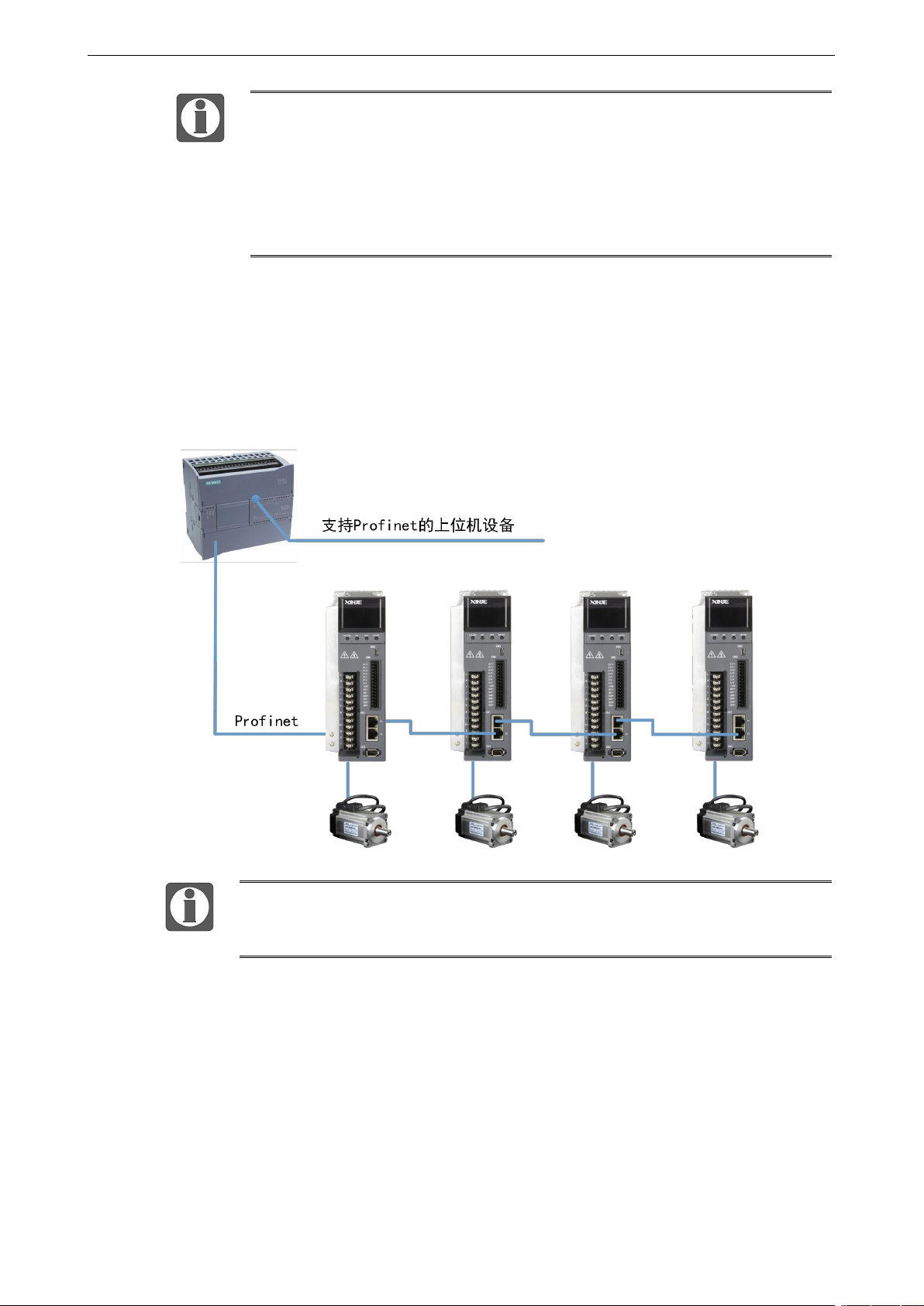

3.2.3 Profinet 通讯
Profinet 一种新的以太网通讯系统Profinet 成了基于 Profibus 的系统,也可以集成其它现场
总线系统。作一种开式架构,Profinet 支持线型、星、树型型等网拓扑结构,可
根据需要需求灵活添加或删除节点。其接线方式如下图所示:
通讯传输的过中不可避免地受到周围磁环境的影响建议户使用业级
超五类网线,也可在我司选购。
DS5P 系列伺服驱动器用户手 4 运行调试与面板操作
44
4. 运行调试与面板操作
4.1 新机调试程序
新机调试顺序如下图流程所示:
4.1.1 上电前接线检查&周围环境确认
确认伺服驱动器与伺服电机的电源线,编码器线和电机现是否连接正常,电源部分是否存在
短路等现象。线缆是部分没有施加过大的外力,本身弯折程度在可承受范围内
电机是否安装正确;
电机与机械部分是否存在移位现象;
现场环境不存在会造成信号线和电源线短路的金属屑等异物。
