DS5P 系列伺服驱动器用户手册 10 伺服增益的调整
192
3
、
整定配置界面设置；
4
、
点击【确认】，开始推定惯量；
DS5P 系列伺服驱动器用户手册 10 伺服增益的调整
193

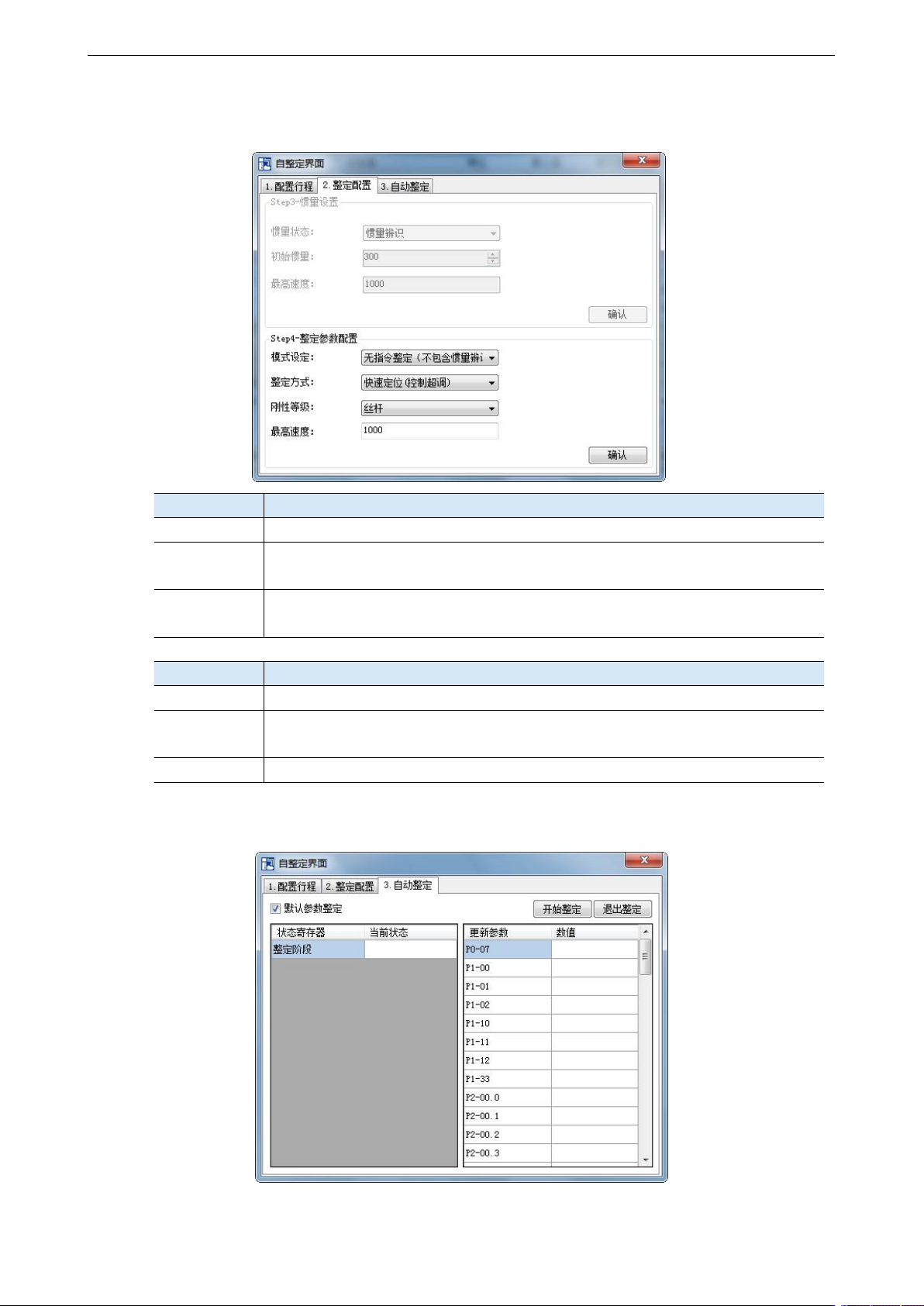

5
、
整定参数配置；
整定方式
说明
柔和
进行柔和的增益调整。除增益调整之外，还自动调整陷波滤波器
快速定位
进行定位用途专用调整。除增益调整之外，还自动调整模型环增益、陷波滤
波器
快速定位
（控制超调）
在定位用途中进行注重不超调的调整。除增益调整之外，还自动调整模型环
增益、陷波滤波器
刚性等级
说明
同步带
进行适合于同步带机构等刚性较低机构的调整。
丝杆
进行适合于滚珠丝杠机构等刚性较高机构的调整。无相应机构时请选择此类
型。
刚性连接
进行适合于刚体系统等刚性较高机构的调整。
6
、
开始整定；
DS5P 系列伺服驱动器用户手册 10 伺服增益的调整
194
7
、
等待整定完成。
10.4.5 外部指令自整定操作步骤
一、驱动器面板自整定步骤
1
、
进行惯量辨识，参照转动惯量推定中的驱动器面板推定惯量步骤 10.2.4 操作步骤；
2
、
关闭自适应功能（P2-01.0 改为 0），重新上电；
3
、
进入参数 F0-08 显示 Eat-（Exteral Refrence Auto-tuning）；
4
、
短按 ENTER 键，若使能未打开，面板显示 Son 并闪烁，等待开启使能，若使能已经打开跳
过此步；
5
、
开伺服使能，面板显示 tune 并闪烁，进入整定状态；
6
、
上位装置开始发送脉冲指令运行，若整定成功，显示 done 并闪烁；
7
、
短按 STA/ESC 键退出外部指令自整定。
在整定过程中，任何时候短按 STA/ESC 都将退出整定操作，并使用退出时刻的增益
参数。
