2. 伺服系统的安装
2.1 伺服驱动器的安装
2.1.1 安装场所
请安装在无日晒雨淋的安装柜内；
请勿在有硫化氢、氯气、氨、硫磺、氯化性气体、酸、碱、盐等腐蚀性及易燃性气体环境、
可燃物等附近使用本产品；
请不要安装在高温、潮湿、有灰尘、有金属粉尘的环境下；
无振动场所。
2.1.2 环境条件
项目
描述
使用环境温度
-10～+55℃（-10~45℃无需降额，温度超过 45℃时需降额使用，每升高 1℃，
需降额 2%）
使用环境湿度
20~90%RH（不结露）
储存温度
-20~60℃
存储湿度
20~90%RH（不结露）
海拔高度
不高于 1000m，高于 1000m 时请降额使用（每高 100m 降额 1%）
DS5P 系列伺服驱动器用户手册 2 伺服系统的安装
16
2.1.3 安装标准

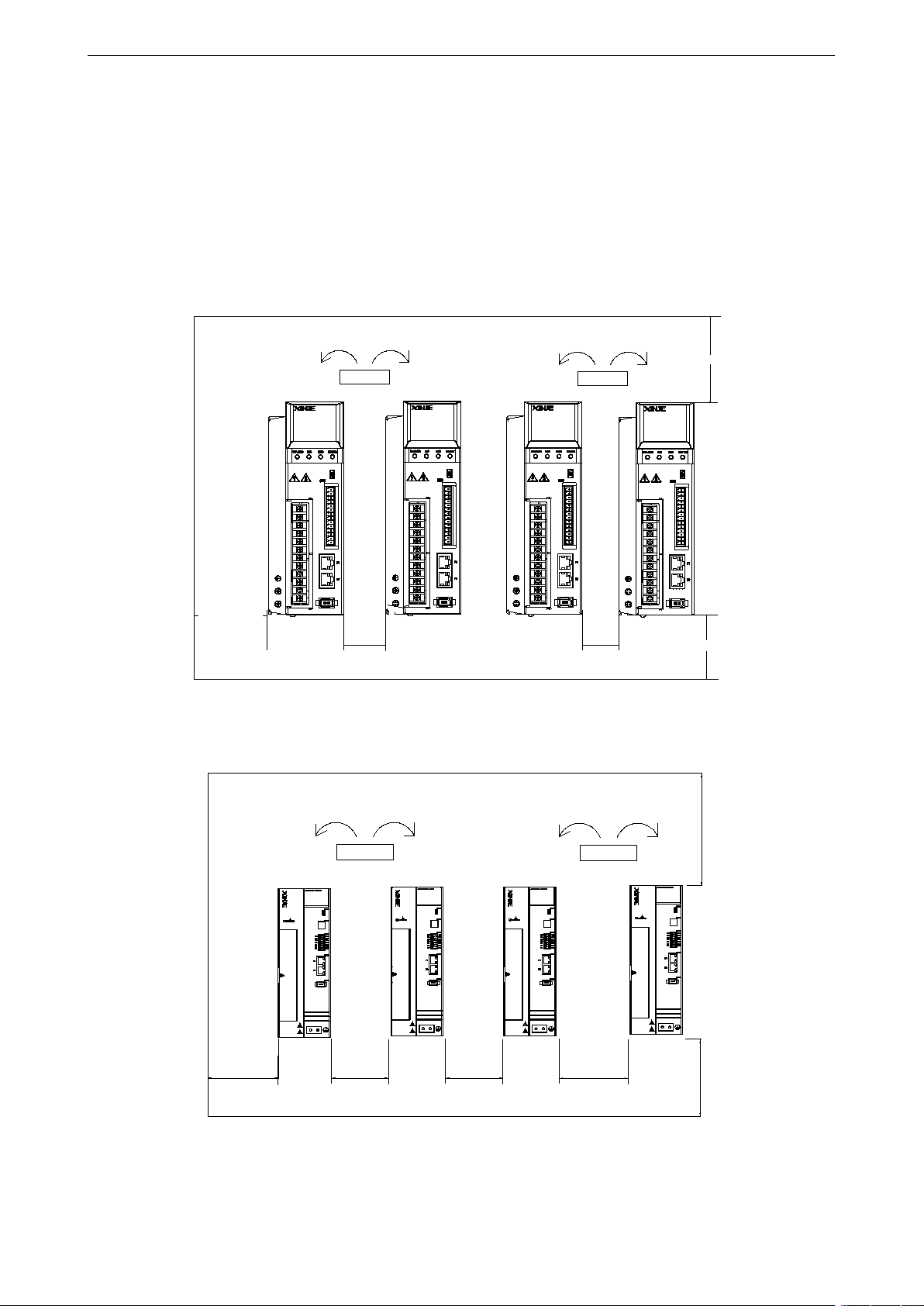

请务必遵守下图所示的控制柜内的安装标准，该标准适用于将多个伺服驱动器并排安装在控制柜
内的场合（以下简称“并排安装时”）。
3kW 及以下驱动器安装标准
30mm以上
50mm以上
风扇
风扇
10mm以上
10mm以上
50mm以上
CN3
SO3-
SO3+
SO2-
SO2+
SO1-
SO1+
+24V
SI5
SI4
SI3
SI2-
SI2+
SI1-
SI1+
CN2
L
N
·
·
U
V
W
·
P+
D
C
CN1
P-
CN3
SO3-
SO3+
SO2-
SO2+
SO1-
SO1+
+24V
SI5
SI4
SI3
SI2-
SI2+
SI1-
SI1+
CN2
L
N
·
·
U
V
W
·
P+
D
C
CN1
P-
CN3
SO3-
SO3+
SO2-
SO2+
SO1-
SO1+
+24V
SI5
SI4
SI3
SI2-
SI2+
SI1-
SI1+
CN2
L
N
·
·
U
V
W
·
P+
D
C
CN1
P-
CN3
SO3-
SO3+
SO2-
SO2+
SO1-
SO1+
+24V
SI5
SI4
SI3
SI2-
SI2+
SI1-
SI1+
CN2
L
N
·
·
U
V
W
·
P+
D
C
CN1
P-
5.5/7.5kW 驱动器安装标准
80mm以上
风扇
风扇
40mm以上
40mm以上
80mm以上
40mm以上40mm以上
DS5P 系列伺服驱动器用户手册 2 伺服系统的安装
17
伺服驱动器的朝向
安装时，请使伺服驱动器的正面（操作人员的实际安装面）面向操作人员，并使其垂直于墙壁。
对于底部配有制动电阻的驱动器，请注意安装面的散热，避免驱动器过热，产生火灾。
冷却
为保证能够通过风扇以及自然对流进行冷却，请参照上图，在伺服驱动器的周围留有足够的空间。
并排安装时
如上图所示，在横向两侧各留10mm以上，在纵向两侧各留50mm以上的空间。另外，请在伺服驱
动器的上部安装冷却用风扇。为了不使伺服驱动器的环境温度出现局部过高的现象，需使控制柜
内的温度保持均匀。
控制柜内的环境条件
伺服驱动器的工作环境温度：-10～+55℃（-10~45℃无需降额，温度超过45℃时需降额使用，
每升高1℃，需降额2%）
湿度：90%RH（相对湿度）以下。
震动：4.9m/s
2
。
请不要使其发生冻结、结露等现象。
为了保证长期使用的可靠性，请在低于50℃的环境温度条件下使用。
