第 2 部 功能详解篇 第 12 章 选项组件
12-118
从手动安装吸嘴，返回到使用 ATC 的生产时，请按照以下步骤实施。
No
流程
备注
1
参照使用说明书“第 8 章机器设置”
2
3
参照使用说明书“第 2 章 生产”
4
(参照“第 4-4-1 章”)
5
参照使用说明书“第 2 章 生产”
6
参照使用说明书“第 8 章机器设置”
7
参照使用说明书“第 4 章 程序”
8
参照使用说明书“第 2 章 生产”
9
参照使用说明书“第 2 章 生产”
10
参照使用说明书“第 2 章 生产”
11
定期实施。
(参照使用说明书“第 3 章 维护”)
取下手动安装吸嘴
电源 ON
原点复位
生产
生产结束
电源 OFF
解除相邻贴片头的固定
使手动安装吸嘴无效
配置吸嘴
制作・编辑生产程序
日常检查
第 2 部 功能详解篇 第 12 章 选项组件
12-119
机器设置
设定手动吸嘴功能的使用/未使用
从菜单选择[机器设定]-[机器设置]，打开机器设置画面，在[使用单元]-[Head] 页面设置「手动吸嘴」
的使用/未使用。
1) 生产程序为了结束贴片而使用上述机器设置所选择的单元时，实际上是否执行贴片如下表所示。
No.
单元
生产动作
1
手动吸嘴
对于使用手动吸嘴的生产，在生产开始前的检查中发生错
误无法进行生产。
第 2 部 功能详解篇 第 12 章 选项组件
12-120
吸嘴配置

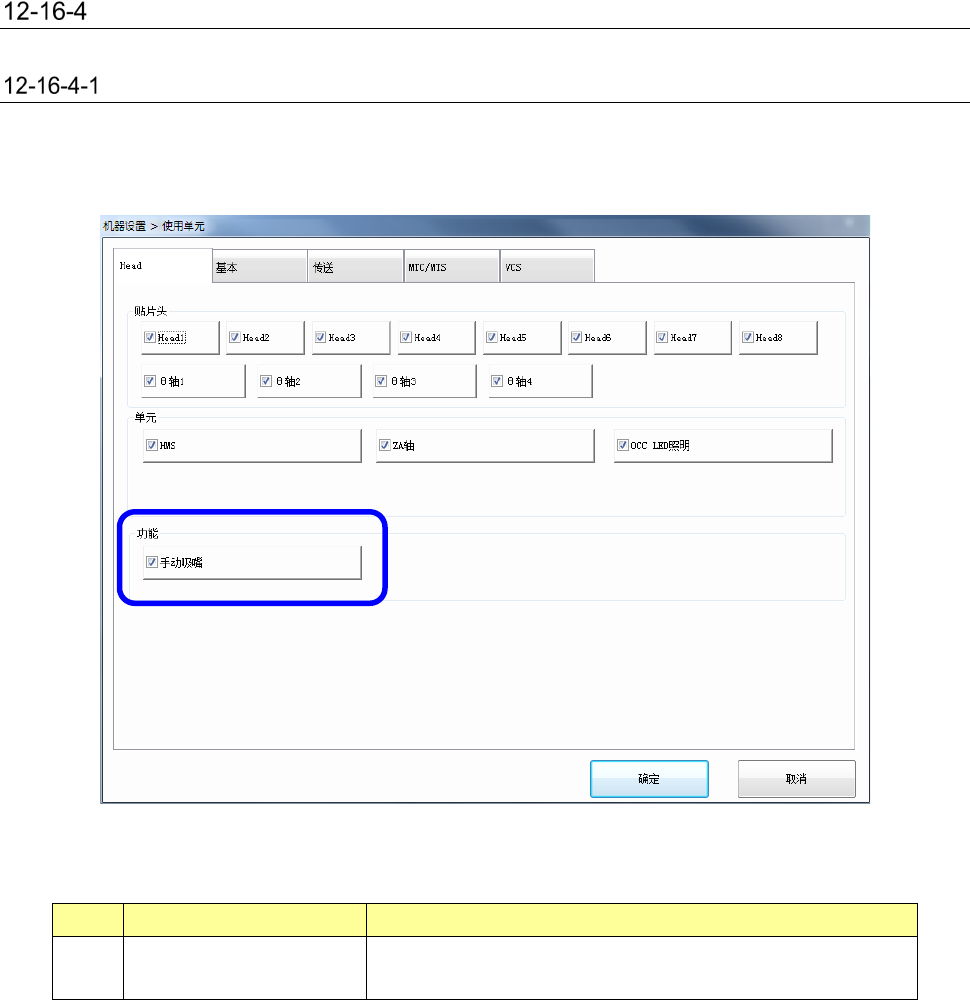

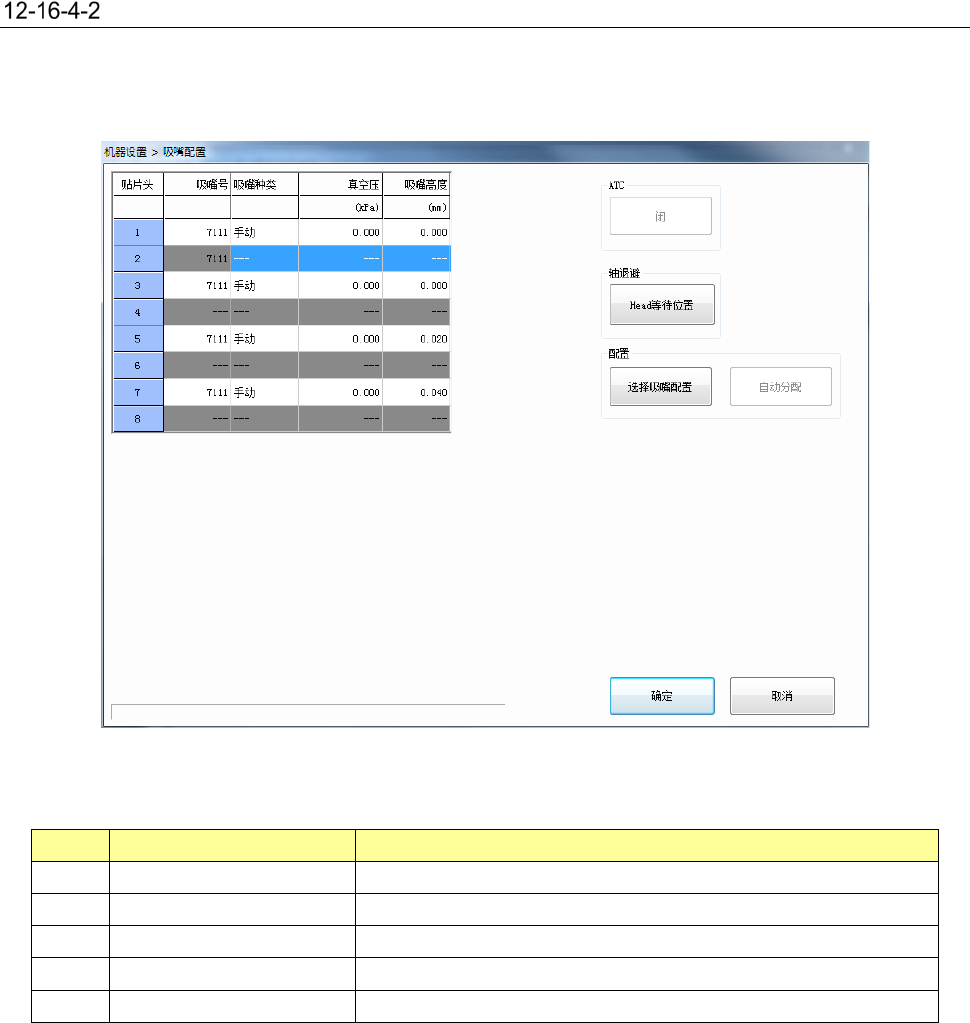

在 [使用单元]-[Head] 处设定为使用「手动吸嘴」功能时，吸嘴配置画面为如下所示。
未使用的贴片头的行显示为灰色，不能进行设定。
(1) 设定项目
No.
项目
设定内容
1
贴片头编号
实施吸嘴配置的贴片头编号：
1
～
8
2
吸嘴号 对贴片头配置的吸嘴号
3
吸嘴种类 对贴片头配置的吸嘴种类(仅自动取得)
4
真空值 安装吸嘴的真空值（仅自动取得）
5
吸嘴高度 相对于基准吸嘴的长度偏移量 (仅自动取得)
