第 1 部 基本篇 第 2 章 生产
2-182
2-18 MTC（TR-6D）、MTS（TR-5D）、DTS 的不间断操作功能
2-18-1 机器动作模式的变更

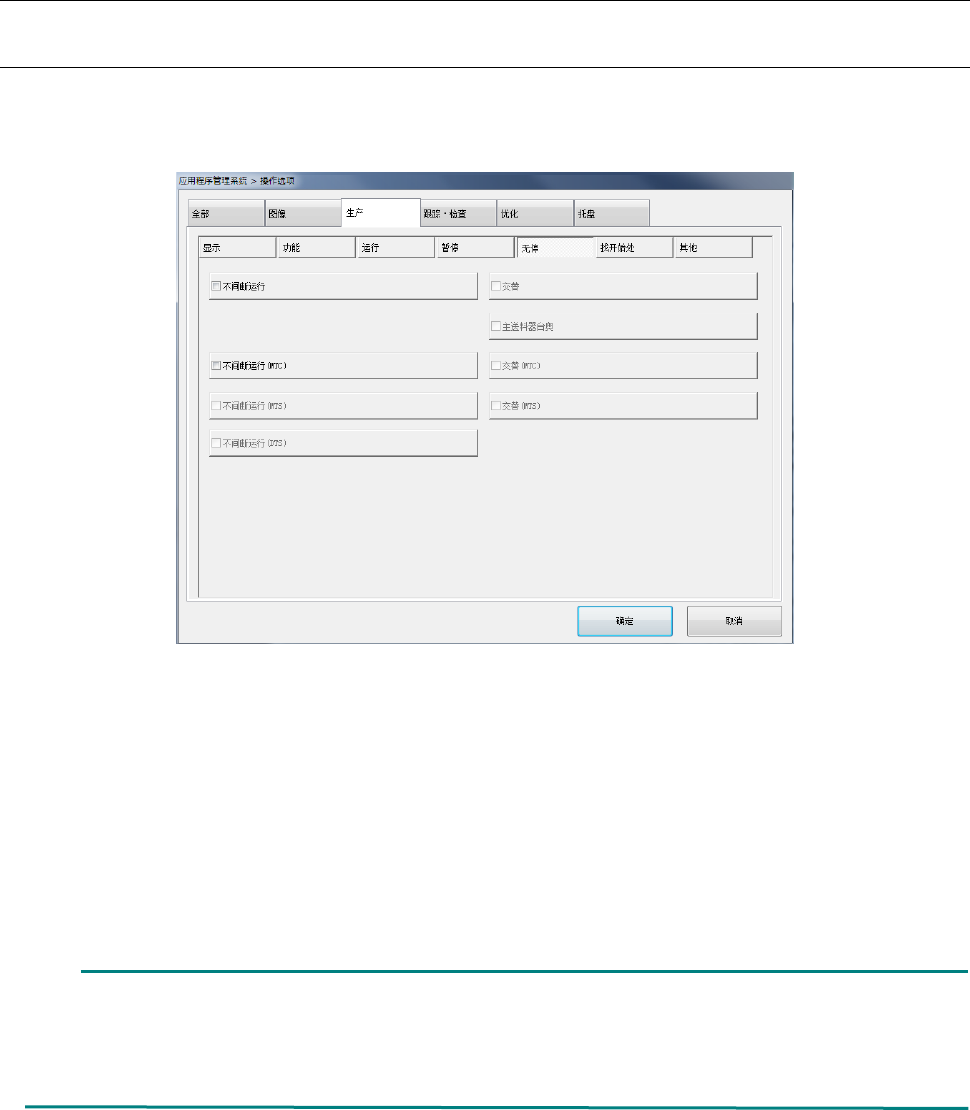

动作模式切换，在「操作选项」的「生产」页的「无停」处实施。
通过在「生产」-「无停」的「不间断运行(MTC)」、「 不间断运行(MTS)」、「 不间断运行(DTS)」勾选
框变更 MTC、MTS、DTS 为｢不间断操作模式｣。
在不间断操作模式下，优先从主送料器台吸取。即使从副存储箱吸取时，若向主存储箱侧补充元件，
则下一元件的吸取将从主存储箱开始。
通过勾选「交替(MTC)」、「交替(MTS)」项，变为｢交替生产模式｣。在交替生产模式下，MTC 或者 MTS
的不间断操作生产，是元件用尽后才切换存储箱的交替生产（即使主存储箱补充元件，也会在副存储
箱元件用尽前一直从副存储箱吸取）。
若在本体侧设置，将自动在 MTC/MTS 侧也设置。
MTC/MTS 也和本体相同，若生产程序中不是不间断操作用的数据（主存储箱和副存储箱中有相
同元件），则不会执行不间断操作功能。
但是，在不间断操作模式下使用了非不间断操作用的数据时，只要不执行不间断操作功能，动作
就没有问题。
第 1 部 基本篇 第 2 章 生产
2-183
2-18-2 生产动作
2-18-2-1 生产开始时
(1) 主侧存储箱为有效时，从主侧存储箱取出元件。
(2) 主侧存储箱为无效，副侧存储箱为有效时，从副侧存储箱取出元件。
(3) 主侧、副侧存储箱都无效时，机器显示重试列表画面，处于暂停状态。
2-18-2-2 发生元件用尽时
发生元件用尽，则小型信号灯点亮，显示对应侧存储箱状态的存储箱开关的灯熄灭。
(1) 因存储箱处于无效，请从机器取下存储箱。
(2) 交换发生元件用尽的托盘，将存储箱安装在机器上
(3) 请按下存储箱开关，存储箱为有效。
元件用尽信号灯熄灭
2-18-2-3 元件废弃动作
在 MTC/MTS 并不废弃元件，而是返回到取出的托盘。
在生产中途结束时也返回到取出的托盘。
但以下情况，不执行返回动作。
(1) 图像元件使用 IC 回收带时
(2) 图像元件选择元件保护时
(3) MTC 的往复焊盘为机械卡盘时（BGA 元件等）
(4) 发生无法回收错误时。
第 1 部 基本篇 第 2 章 生产
2-184
2-18-2-4 存储箱开关
此开关有主／副，可以选择是否执行从对应侧存储箱取出元件的动作。
开关内的灯点亮时按下开关，存储箱为无效。（ 此时灯熄灭。）
同样，灯熄灭时按下开关，存储箱为有效。
（此时灯点亮。但存储箱未正常设置时，灯不点亮，存储箱也不为有效状态。）
灯点亮时，表示执行元件取出动作，灯熄灭时，表示不执行元件取出动作。
(1) 存储箱正常安装在机器上时，每按下一次开关就循环点亮／熄灭（存储箱有效／无效）。
在生产中按下开关使存储箱无效时，存储箱并不会马上变为元件补充状态，在 开关未完全熄灭（动
作时的闪亮状态）状态下不会变为元件补充状态，门锁不能解除。
(2) 存储箱未正常安装在机器上时，即使按下开关也不点亮。
(3) 在本体操作选项为「JUKI 标准模式」时，按下单侧的开关则主・副两侧都熄灭，两侧的门都解
锁。
