第 1 部 基本篇 第4 章 制作生产程序
4-201
5) 标记注册
结束示教后，显示将标记注册到数据库的对话框。
要将示教数据注册到标记数据库时，请输入名称，按[注册]按钮。
要替换已注册的示教数据时，请选择要替换的数据或直接输入名称，按[注册]按钮。显示以下对
话框，选择[是]。
如果不想将示教数据注册到标记数据库时，请按[关闭]按钮。
完成识别示教后，在标记数据的旁边项目上会记入“确定”，表示已示教完成。请对所要使用的标
记，全部进行相关的识别示教。
※当画面上没有想要示教的模式图形（Pattern）时，请检查输入的坐标是否正确。
※如系陶瓷基板标记(为白色标记时)，请按[示教]按钮后，按选择设备的摄像机按钮。
可切换极性，相对于基板较黑映像的标记会变成较白的映像。使用摄像机按钮切换
极性仅在刻度框的输入时有效。
第 1 部 基本篇 第4 章 制作生产程序
4-202
●当标记识别不稳定时，请按下照明条件设置按钮，设置照明模式
。
请在指定测量框的左上方前，设置照明模式。
照明模式
处 理
标准照明 识别通常的基板标记时使用。
阻剂/保护胶片照明 在标记上有阻剂/保护胶片，标准照明时标记反射不佳，
识别不稳定时使用。
用户定义照明
当上述
2
种情况下标记的反射均不佳，识别不稳定时，
直接设定垂直、角度、外圈照明的光量时使用。
在选择了用户定义时，需要直接输入照明值。
请选择[角度照明]、[垂直照明]或[外圈照明]按钮，在编辑框里输入数值，
或按[+]、[-]按钮变更数值。
※ 选择用户定义照明模式时，一般设置在 50～200 之间。
设置 50 以下时，有时光量不稳定。
[外圈照明]按钮，仅当设置了「焊锡印刷识别贴片位置校正（选项）」时显示。
与标记相关的信息相同，仅需要对检出框进行重新示教时，按下[NEXT]按钮，即可略
过③的操作。
新识别标记时，[NEXT]按钮无效。
第 1 部 基本篇 第4 章 制作生产程序
4-203
(2) 用户指定模版的示教
基板或电路上没有 BOC 标记时，可以将电路图案作为 BOC 标记进行注册。
只要图案是可与其他图案等区别识别的，都可使用（丝网、电路等 ）。
请选择不会因基板不同而产生不均匀的稳定图案。如有可能，最好把模式图形（Land）作为标记使用。
进行用户指定模版的示教时，示教开始后请按以下步骤进行操作。
1) 设置测量框
将刻度框的上边及左边分别对准标记的上端及左端，按[确定]按钮确定。
确定后，同样将下边及右边分别对准标记的下端及右端，按[确定]按钮确定。
此时，将自动识别标记，取得校正所需数据。
2) 设置降噪级别
自动获得标记周围的降噪级别，显示到监视器上。请用上下方向按钮调整，使标记清晰可见，把
周围的干扰降低到最低。调整结束后请按下[确定]按钮。

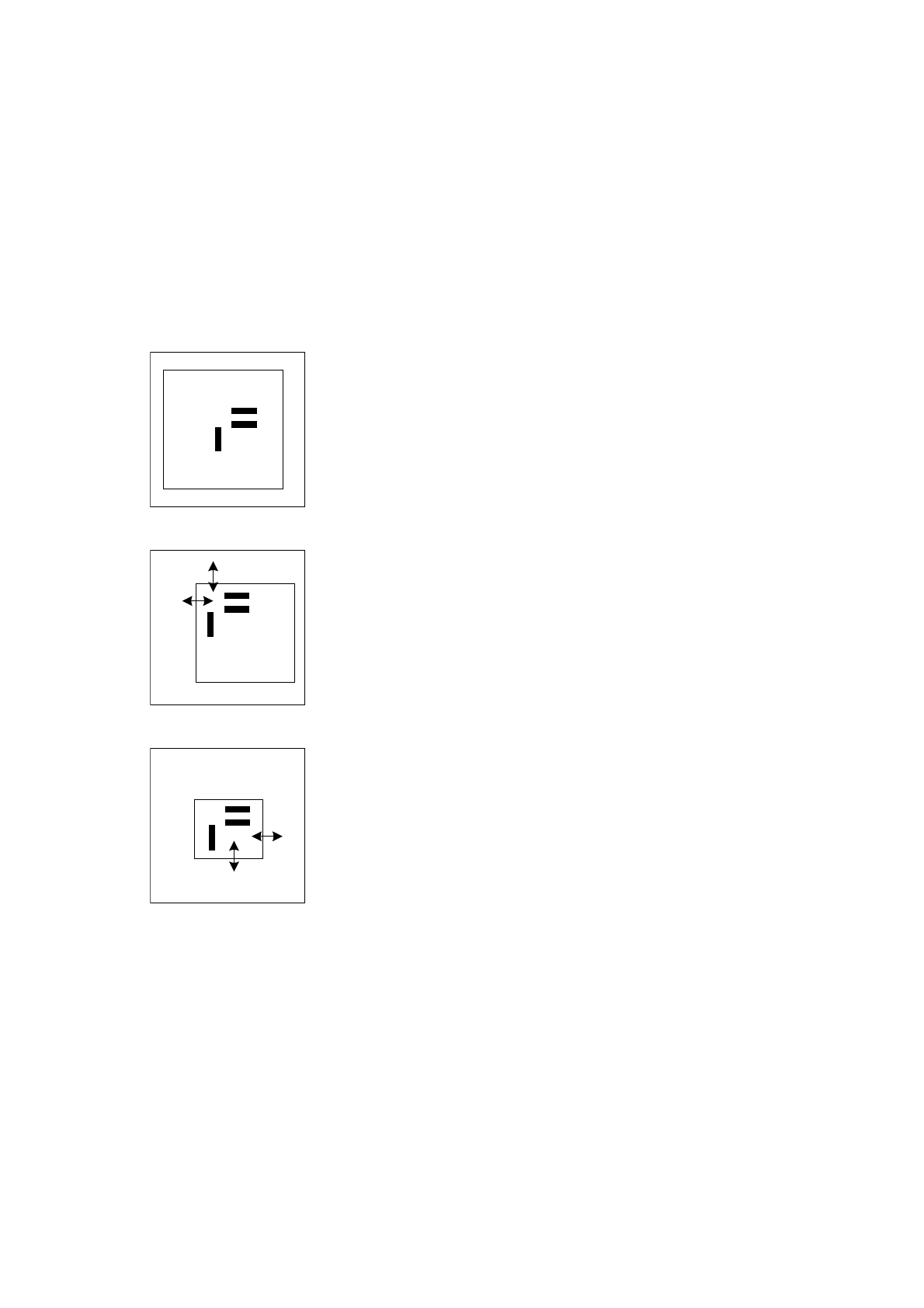

显示摄像机图像和刻度框。
PAD 印刷部分
首先设定上面及左面的刻度框。
设定需要识别的上面及左面(移动箭头部分的边)。
设定完成后按下[确定]按钮。
画面下部会显示”Set Left-Top Point”。
以同样的方式设定下面及右面的刻度框。
调整完成后按下[确定]按钮。
画面下部会显示” Set Right-Bottom Point”。
**********
**********
